تُعد دائرة القيادة في سخان الحث القائم على IGBT هي مرحلة التبديل عالية الطاقة التي تتحكم في تدفق التيار إلى ملف الحث. مكونها الأساسي هو الترانزستور ثنائي القطب ذو البوابة المعزولة (IGBT)، والذي يعمل كمفتاح إلكتروني فائق السرعة. تتمثل الوظيفة الأساسية لدائرة القيادة في أخذ مدخل تيار مباشر (DC) من مصدر الطاقة وتقطيعه إلى خرج تيار متردد (AC) عالي التردد، والذي يتم بعد ذلك تغذيته إلى ملف التسخين.
الغرض الأساسي لدائرة القيادة هو العمل كمضخم طاقة عالي. إنها تترجم الأوامر منخفضة الطاقة من دائرة التحكم إلى التذبذبات القوية وعالية التردد المطلوبة لتوليد مجال مغناطيسي مكثف ومؤدي للعمل في ملف الحث.
الوظيفة الأساسية: من طاقة التيار المستمر إلى عمل التيار المتردد
لا يمكن لسخان الحث أن يعمل على التيار المستمر الثابت الذي يوفره مصدر الطاقة. فهو يتطلب تيارًا سريع التغير لإحداث تيارات دوامية في قطعة العمل. ودائرة القيادة هي المسؤولة عن هذا التحويل الحاسم.
المدخل: طاقة تيار مستمر مستقرة
يبدأ النظام بأكمله بمصدر طاقة، والذي يوفر جهد تيار مستمر ثابت وعالي التيار (على سبيل المثال، 12 فولت). هذا هو مصدر الطاقة الخام لعملية التسخين.
IGBT كمفتاح عالي السرعة
يُعد IGBT قلب دائرة القيادة. فكر فيه كمفتاح إضاءة للخدمة الشاقة يمكن تشغيله وإيقافه عشرات الآلاف من المرات في الثانية. عندما يكون "قيد التشغيل"، يسمح بتدفق التيار؛ وعندما يكون "متوقفًا"، فإنه يمنعه.
توليد التذبذب عالي التردد
من خلال التبديل السريع لطاقة التيار المستمر تشغيلًا وإيقافًا، تقوم دائرة القيادة بإنشاء تيار متردد موجة مربعة بشكل فعال. هذا التيار المتردد عالي التردد هو المكون الأساسي للتسخين بالحث.
دور دائرة القيادة في النظام الكامل
لا تعمل دائرة القيادة بمعزل عن غيرها. إنها الرابط الحاسم بين "عقل" النظام منخفض الطاقة و"عضلاته" عالية الطاقة.
"العقل": دائرة التحكم
تُملي دائرة تحكم منفصلة، غالبًا ما تستخدم متحكمًا دقيقًا، عملية التشغيل. ترسل إشارات منخفضة الجهد إلى دائرة القيادة، تخبر IGBTs بالضبط متى وكم من الوقت يجب التبديل. يحدد هذا التحكم طاقة خرج السخان وتردد التشغيل.
"العضلة": دائرة الخزان الرنان
يتم تغذية خرج التيار المتردد لدائرة القيادة إلى دائرة خزان رنان، والتي تتكون من ملف الحث ومكثف واحد أو أكثر. تتمثل مهمة دائرة القيادة في ضخ الطاقة في هذا الخزان عند تردد الرنين الطبيعي الخاص به. هذا يشبه دفع أرجوحة في اللحظة المثالية، مما يتسبب في بناء التيار المتذبذب داخل الخزان إلى مستويات عالية للغاية، أعلى بكثير مما يمكن لمصدر الطاقة توفيره مباشرة. يولد هذا التيار المتذبذب الهائل في الملف المجال المغناطيسي القوي اللازم للتسخين.
فهم المقايضات
يُحكم أداء دائرة القيادة بمقايضات هندسية رئيسية. فهمها أمر بالغ الأهمية لاستكشاف الأخطاء وإصلاحها والتحسين.
سرعة التبديل مقابل الحرارة
يمكن أن توفر ترددات التبديل الأعلى تحكمًا أكثر دقة، ولكن كل عملية تبديل تولد كمية صغيرة من الحرارة المهدرة في IGBT. مع زيادة التردد، تتراكم "خسارة التبديل" هذه، مما يتطلب تبريدًا أكثر قوة وقد يقلل من كفاءة النظام الكلية.
سلامة إشارة القيادة
يجب أن تكون الإشارة من دائرة التحكم إلى بوابة IGBT نظيفة وحادة وقوية بما يكفي لتشغيلها وإيقافها بشكل حاسم. يمكن أن تتسبب إشارة قيادة البوابة الضعيفة أو "غير الدقيقة" في قضاء IGBT وقتًا طويلاً جدًا في حالة التشغيل الجزئي، مما يؤدي إلى توليد حرارة هائلة وفشل سريع.
فشل المكونات
نظرًا لأنها تتعامل مع طاقة هائلة في حالة ديناميكية، فإن IGBTs في دائرة القيادة هي نقطة فشل شائعة. يمكن أن يؤدي ارتفاع درجة الحرارة، أو ارتفاعات الجهد الزائدة، أو تجاوز تصنيف التيار الخاص بها إلى تدميرها على الفور.
اتخاذ القرار الصحيح لهدفك
يعتمد نهجك تجاه دائرة القيادة على هدفك.
- إذا كان تركيزك الأساسي هو بناء سخان أساسي: ركز على تصميم مثبت وموثق جيدًا. العلاقة بين دائرة القيادة ودائرة التحكم والخزان الرنان حاسمة ويصعب إتقانها بدون مرجع قوي.
- إذا كان تركيزك الأساسي هو استكشاف الأخطاء وإصلاحها في سخان معطل: تعد IGBTs الخاصة بالقيادة مشتبهًا رئيسيًا. تحقق منها بحثًا عن دوائر قصيرة واستخدم راسم الذبذبات للتحقق من وصول إشارة قيادة نظيفة وصحيحة إلى بوابات IGBT.
- إذا كان تركيزك الأساسي هو تحسين الكفاءة: تأكد من أن دائرة القيادة تعمل بتردد الرنين الدقيق لدائرة الخزان. تعد الترددات غير المتطابقة مصدرًا رئيسيًا لفقدان الطاقة وإجهاد المكونات.
من خلال إتقان دائرة القيادة، يمكنك التحكم في قلب سخان الحث، مما يفتح إمكاناته الكاملة للأداء والموثوقية.
جدول ملخص:
| المكون/الوظيفة | الوصف |
|---|---|
| IGBT (الترانزستور ثنائي القطب ذو البوابة المعزولة) | يعمل كمفتاح عالي السرعة لتقطيع التيار المستمر إلى تيار متردد. |
| دائرة التحكم | توفر إشارات منخفضة الجهد لتحديد توقيت التبديل والتردد. |
| دائرة الخزان الرنان | تتضمن ملف الحث والمكثفات؛ تضخم التيار لتوليد المجال المغناطيسي. |
| الوظيفة الأساسية | تحول مدخل التيار المستمر إلى خرج تيار متردد عالي التردد للتسخين بالحث. |
| اعتبارات رئيسية | سرعة التبديل مقابل الحرارة، سلامة إشارة القيادة، موثوقية المكونات. |
أطلق العنان لأقصى أداء مع حلول التسخين بالحث المخصصة من KINTEK
من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK لمختبرات متنوعة حلول أفران متطورة عالية الحرارة. يكتمل خط إنتاجنا، الذي يشمل أفران الكتم، الأفران الأنبوبية، الأفران الدوارة، أفران التفريغ والجو، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة. سواء كنت تقوم ببناء أو استكشاف الأخطاء وإصلاحها أو تحسين سخان الحث، فإن خبرتنا تضمن أداءً موثوقًا وفعالًا مصممًا خصيصًا لتلبية احتياجاتك.
اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز قدرات مختبرك من خلال حلولنا المتطورة!

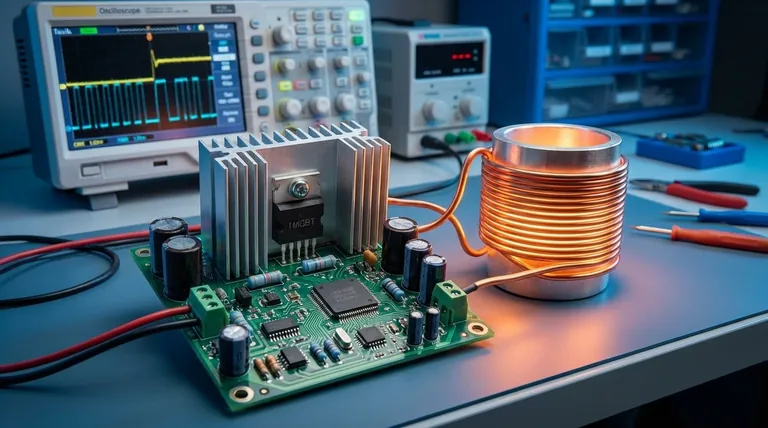

دليل مرئي
