ما هو فرن الأنبوب ذو الغلاف الجوي؟ أطلق العنان للمعالجة الدقيقة في درجات الحرارة العالية

في جوهره، فرن الأنبوب ذو الغلاف الجوي هو قطعة متخصصة من المعدات ذات درجة الحرارة العالية مصممة لتسخين المواد داخل غرفة محكمة الإغلاق. ميزته الأساسية هي التحكم الدقيق الذي يوفره في البيئة الغازية، أو "الغلاف الجوي"، المحيطة بالعينة، مما يسمح بعمليات مستحيلة في الهواء الطلق. هذه القدرة حاسمة في علم المواد، والهندسة الكيميائية، والتصنيع المتقدم.

القيمة الحقيقية لفرن الأنبوب ذي الغلاف الجوي لا تكمن فقط في قدرته على تحقيق درجات حرارة عالية، بل في قدرته على إنشاء بيئة كيميائية نقية ومخصصة والحفاظ عليها. يمنع هذا التحكم التفاعلات غير المرغوب فيها ويمكّن من تصنيع مواد متقدمة للغاية.

كيف يعمل فرن الأنبوب ذو الغلاف الجوي

يجمع فرن الأنبوب ذو الغلاف الجوي بين عدة أنظمة رئيسية لإنشاء بيئة معالجة عالية التحكم. يوضح فهم هذه المكونات وظيفته وتنوعه.

المكونات الأساسية

الفرن هو نظام من الأجزاء المترابطة، لكل منها دور محدد.

• جسم الفرن: هذا هو الغلاف الخارجي المعزول، المصنوع عادةً من الفولاذ، والذي يحتوي على عناصر التسخين ويوفر الدعم الهيكلي. وظيفته الأساسية هي احتواء الحرارة وضمان كفاءة الطاقة.

• عناصر التسخين: هذه هي المسؤولة عن توليد الحرارة. تستخدم معظم أفران المختبرات الحديثة عناصر مقاومة كهربائية طويلة الأمد، مثل كربيد السيليكون (SiC) أو ثاني سيليسيد الموليبدينوم (MoSi2)، الموضوعة حول أنبوب المعالجة.

• أنبوب المعالجة: هذا هو قلب الفرن. إنه أنبوب مجوف، مصنوع من مادة مناسبة لدرجة الحرارة المستهدفة والبيئة الكيميائية، يمر عبر غرفة التسخين. تُوضع عيناتك داخل هذا الأنبوب.

• أنظمة التحكم: يشمل ذلك وحدة تحكم في درجة الحرارة (عادةً وحدة تحكم PID متصلة بمزدوج حراري) لتنظيم الحرارة بدقة ووحدة تحكم في الغلاف الجوي (مداخل الغازات، والصمامات، ومقاييس التدفق) لإدارة نوع وضغط ومعدل تدفق الغازات داخل الأنبوب.

مبدأ التحكم في الغلاف الجوي

تبدأ العملية بإغلاق العينة داخل أنبوب المعالجة. يقوم النظام بعد ذلك بتطهير الهواء المحيط باستخدام مضخة تفريغ أو عن طريق طرده بغاز معين.

بمجرد إزالة الهواء، يتم إدخال الغلاف الجوي المطلوب والحفاظ عليه. يمكن أن يكون هذا:

• خامل: باستخدام غازات مثل النيتروجين (N2) أو الأرغون (Ar) لإنشاء بيئة محايدة تمنع الأكسدة والتلوث.
• مُختزل: باستخدام غازات مثل الهيدروجين (H2) أو أول أكسيد الكربون (CO) لإزالة الأكسجين بنشاط من مادة (على سبيل المثال، اختزال أكسيد معدني).
• مُؤكسد: باستخدام غازات مثل الأكسجين (O2) لتشكيل طبقة أكسيد عمدًا على سطح المادة.

تحقيق درجة حرارة دقيقة

يقوم مستشعر مزدوج حراري موضوع بالقرب من أنبوب المعالجة بقياس درجة الحرارة باستمرار. تُغذى هذه البيانات إلى وحدة تحكم PID (تناسبية-تكاملية-تفاضلية)، والتي تعدل بذكاء الطاقة المرسلة إلى عناصر التسخين للحفاظ على درجة حرارة مستقرة وموحدة بأقل قدر من التقلبات.

فهم المفاضلات والاعتبارات الرئيسية

على الرغم من قوته، فإن فرن الأنبوب ذي الغلاف الجوي له قيود ويتطلب دراسة متأنية لمكوناته وإجراءات التشغيل.

مادة أنبوب المعالجة تحدد الاستخدام

يعد اختيار مادة الأنبوب أهم عامل يحد من تشغيل الفرن.

• الكوارتز: شفاف وغير مكلف نسبيًا، ولكنه يقتصر عادةً على درجات حرارة أقل من 1100-1200 درجة مئوية. إنه ممتاز للعمليات التي تتطلب المراقبة البصرية.
• الألومينا (السيراميك): غير شفاف ولكنه قادر على تحمل درجات حرارة عالية جدًا (1600-1800 درجة مئوية). وهو المعيار للتلبيد والتلدين في درجات الحرارة العالية.
• الفولاذ/السبائك المقاومة للحرارة: مفيدة لتطبيقات محددة حيث تكون مقاومة الصدمات الحرارية مطلوبة، ولكن لها حدود درجات حرارة أقل من السيراميك ويمكن أن تتفاعل مع بعض غازات المعالجة.

"المنطقة الساخنة" والتوحيد

تخلق عناصر التسخين "منطقة ساخنة" مركزية تكون فيها درجة الحرارة الأكثر تجانسًا. يحدد طول هذه المنطقة أقصى حجم للعينة التي يمكن معالجتها بالتساوي. بالنسبة للعينات الأكبر أو الأطول، قد يكون مطلوبًا فرن بثلاث مناطق مع وحدات تحكم مستقلة لكل منطقة لضمان تجانس درجة الحرارة.

السلامة مع غازات المعالجة

يؤدي العمل مع الأجواء المتحكم بها إلى مخاطر متأصلة. الغازات الخاملة مثل النيتروجين والأرغون هي مواد خانقة، بينما الغازات المختزلة مثل الهيدروجين شديدة الاشتعال. يتطلب الإعداد الآمن تهوية مناسبة، وأجهزة كشف تسرب الغاز، وبروتوكولات سلامة راسخة للتعامل مع أسطوانات الغاز المضغوط.

اتخاذ القرار الصحيح لعمليتك

يعتمد اختيار تكوين الفرن الصحيح كليًا على هدفك العلمي أو الصناعي المحدد.

• إذا كان تركيزك الأساسي هو تلدين المعادن عالية النقاء: أعطِ الأولوية لفرن مزود بنظام تفريغ عالي الجودة لإزالة كل الهواء قبل إعادة الملء بغاز خامل مثل الأرغون.
• إذا كان تركيزك الأساسي هو تلبيد السيراميك عالي الحرارة: فرن مزود بأنبوب ألومينا عالي النقاء قادر على الوصول إلى درجات حرارة أعلى من 1500 درجة مئوية ضروري.
• إذا كان تركيزك الأساسي هو التخليق التجريبي مثل ترسيب البخار الكيميائي (CVD): ركز على نظام مزود بوحدات تحكم دقيقة في تدفق الكتلة لخطوط غاز متعددة وتداخلات أمان مدمجة.

في النهاية، يتطلب اختيار فرن الأنبوب ذي الغلاف الجوي الصحيح فهمًا واضحًا لمادتك، ودرجة الحرارة المستهدفة، والبيئة الكيميائية المحددة التي تتطلبها عمليتك.

جدول ملخص:

ارفع قدرات مختبرك مع KINTEK

في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتقديم حلول متقدمة لأفران درجات الحرارة العالية المصممة خصيصًا لتلبية احتياجاتك. تم تصميم خط منتجاتنا، بما في ذلك أفران الأنابيب، أفران التفحيم، أفران الدوران، أفران التفريغ والغلاف الجوي، وأنظمة CVD/PECVD، للدقة والموثوقية. بفضل قدرات التخصيص العميق القوية، يمكننا تلبية متطلباتك التجريبية الفريدة بدقة، سواء لتلدين المعادن، أو تلبيد السيراميك، أو تركيب CVD.

اتصل بنا اليوم لمناقشة كيف يمكن لأفران الأنابيب ذات الغلاف الجوي لدينا تعزيز عملياتك ودفع الابتكار في مختبرك. تواصل معنا الآن!

دليل مرئي

المنتجات ذات الصلة

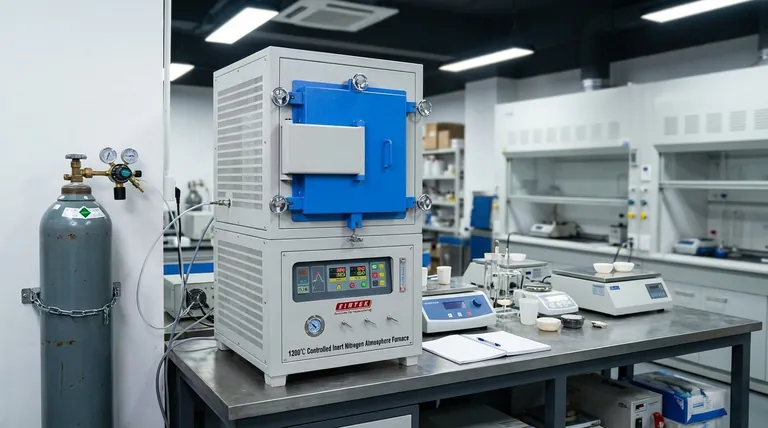

• 1200 ℃ فرن نيتروجين خامل خامل متحكم به في الغلاف الجوي
