في التصنيع الإلكتروني الحديث، تعد أفران التفريغ أدوات حاسمة تستخدم لعمليات حرارية يتم التحكم فيها بدرجة عالية. إنها ضرورية لإنشاء مواد ذات أداء خاص، ومعالجة رقائق أشباه الموصلات، وتلبيد المكونات المعقدة مثل المكثفات الخزفية متعددة الطبقات (MLCCs) والدوائر المتكاملة.
لا يقتصر الدور الأساسي لفرن التفريغ على تسخين المواد فحسب، بل على القيام بذلك في بيئة فائقة النظافة. من خلال إزالة الهواء والغازات التفاعلية الأخرى، تمنع هذه الأفران التلوث والتفاعلات الكيميائية غير المرغوب فيها التي قد تؤدي إلى تدهور أداء وموثوقية المكونات الإلكترونية الحساسة.
المبدأ الأساسي: لماذا يعد التفريغ ضروريًا
الميزة الأساسية لفرن التفريغ هي قدرته على التحكم بدقة في بيئة المعالجة. يعد هذا التحكم أساسيًا لتحقيق النقاء والسلامة الهيكلية المطلوبة في الإلكترونيات عالية الأداء.
القضاء على التلوث الجوي
في درجات الحرارة المرتفعة المطلوبة للتصنيع، يمكن للمواد أن تتفاعل بسهولة مع الغازات الموجودة في الهواء، وخاصة الأكسجين والنيتروجين. يزيل التفريغ هذه العناصر التفاعلية، مما يخلق بيئة نظيفة بشكل شبه مثالي.
يمنع هذا تكوين الأكاسيد أو النتريدات غير المقصودة على سطح المادة، والتي يمكن أن تغير خصائصها الكهربائية بشكل كبير.
ضمان نقاء المادة وكثافتها
تتضمن العمليات مثل التلبيد دمج المساحيق (المواد المسحوقة) معًا تحت الحرارة لتشكيل جسم صلب. في التفريغ، يتم سحب الغازات المحتبسة من بين جزيئات المسحوق.
يسمح هذا بإنشاء مكونات أكثر كثافة وأقوى مع عدد أقل من الفراغات الداخلية، مما يؤدي إلى أداء ميكانيكي وكهربائي فائق في أجزاء مثل القلب الخزفي والمواد المغناطيسية.
تمكين قابلية تكرار العملية
من خلال إزالة متغير تكوين الغلاف الجوي، توفر أفران التفريغ بيئة معالجة مستقرة وقابلة للتكرار بشكل استثنائي. يمكن إخضاع كل دفعة إنتاج لنفس الظروف بالضبط، مما يضمن جودة وأداء متسقين عبر ملايين المكونات.
التطبيقات الرئيسية في تصنيع المكونات
لا تُستخدم أفران التفريغ لجميع عمليات التسخين، ولكنها لا غنى عنها للخطوات الأكثر حساسية وتطلبًا حيث تكون سلامة المادة ذات أهمية قصوى.
معالجة رقائق أشباه الموصلات
يتضمن إنشاء الرقائق الدقيقة ترسيب وتعديل المواد على المستوى الذري. تُستخدم أفران التفريغ لخطوات حاسمة مثل الانتشار (إدخال الشوائب في رقاقة السيليكون) والأكسدة (تكوين طبقة رقيقة نقية من ثاني أكسيد السيليكون).
إن أداء هذه المهام في التفريغ يضمن عدم دمج أي ذرات عشوائية من الهواء في أشباه الموصلات، مما قد يخلق عيوبًا قاتلة.
تلبيد المواد المتقدمة
العديد من المكونات الإلكترونية الحيوية مصنوعة من مساحيق خزفية أو معدنية. تُستخدم أفران التلبيد بالتفريغ لإزالة المادة الرابطة (debinding)، والتلبيد المسبق، والتلبيد النهائي للمواد المستخدمة في:
- المكثفات الخزفية متعددة الطبقات (MLCCs)
- السيراميك الملبد المشترك في درجات الحرارة المنخفضة (LTCCs)
- المواد المغناطيسية و مكونات الاتصال قريب المجال (NFC)
تنشئ هذه العملية الشكل النهائي الكثيف للمكون مع حماية تركيبته المادية الدقيقة.
تغليف واختبار الدوائر المتكاملة (IC)
بعد تصنيع الشريحة، يجب تغليفها لحمايتها وربطها بالعالم الخارجي. يتم تنفيذ خطوات تغليف وإغلاق معينة في التفريغ لإزالة أي رطوبة أو ملوثات قد تسبب التآكل أو الفشل في وقت لاحق من عمر المنتج.
فهم المفاضلات والبدائل
على الرغم من قوتها، فإن فرن التفريغ ليس دائمًا الأداة الصحيحة أو الوحيدة للمعالجة الحرارية في الإلكترونيات. فهم البدائل يوضح دوره المحدد.
تكلفة وتعقيد التفريغ
أفران التفريغ أكثر تعقيدًا وتكلفة بكثير من نظيراتها التي تعمل في الغلاف الجوي. تتطلب مضخات تفريغ قوية، وأختام دقيقة، ودورات معالجة أطول لضخ الغرفة، مما يجعلها أقل كفاءة لمهام التسخين البسيطة.
متى يتم استخدام فرن الغلاف الجوي
في بعض الأحيان، تتطلب العملية غازًا محددًا، وليس غياب الغاز. تُستخدم أفران الغلاف الجوي لإنشاء بيئة خاضعة للرقابة من الغازات الخاملة (مثل الأرغون أو النيتروجين) أو الغازات التفاعلية لعمليات مثل التطعيم المتحكم فيه أو التلدين لمواد أشباه الموصلات.
دور أفران الصندوق الأبسط
بالنسبة للعديد من التطبيقات ذات الأغراض العامة، يكون فرن الصندوق البسيط الذي يعمل في الهواء المحيط كافياً. العمليات مثل اللحام بالنحاس الأصفر (توصيل المعادن)، واللحام بالصهر، والمعالجة الحرارية الأساسية لتعزيز المتانة لا تتطلب في كثير من الأحيان نقاء بيئة التفريغ ويمكن إجراؤها بتكلفة أقل دونها.
اتخاذ القرار الصحيح لهدفك
يعتمد اختيار تكنولوجيا المعالجة الحرارية الصحيحة كليًا على متطلبات المادة والنتيجة المرجوة للمكون.
- إذا كان تركيزك الأساسي هو نقاء المادة والدقة على المستوى الذري: فإن فرن التفريغ أمر لا يمكن الاستغناء عنه للمهام مثل انتشار أشباه الموصلات وتكوين طبقات أكسيد نقية.
- إذا كان تركيزك الأساسي هو إنشاء أجزاء كثيفة وعالية الأداء من المساحيق: يعد التلبيد بالتفريغ هو المعيار الصناعي لإنتاج مكثفات MLCCs ومغناطيسات وسيراميك متقدم موثوق به.
- إذا كان تركيزك الأساسي هو التوصيل الميكانيكي أو المعالجة الحرارية العامة: غالبًا ما يكون فرن الصندوق أو فرن الغلاف الجوي الأبسط والأكثر فعالية من حيث التكلفة هو الخيار الأكثر عملية لعمليات مثل اللحام بالنحاس والتسخين.
في نهاية المطاف، يعد إتقان البيئة الحرارية أساسيًا للتصنيع الناجح للمكونات الإلكترونية عالية الأداء.
جدول الملخص:
| الجانب | الدور في تصنيع الإلكترونيات |
|---|---|
| القضاء على التلوث | يزيل الغازات التفاعلية لمنع الأكسدة والنتريدات، مما يضمن نقاءً عاليًا للمادة. |
| نقاء المادة وكثافتها | يسهل التلبيد للحصول على مكونات أكثر كثافة مع عدد أقل من الفراغات، مما يحسن الأداء الكهربائي. |
| قابلية تكرار العملية | يوفر بيئة تفريغ مستقرة لجودة متسقة عبر دفعات الإنتاج. |
| التطبيقات الرئيسية | يستخدم في معالجة رقائق أشباه الموصلات، وتلبيد MLCCs، وتغليف الدوائر المتكاملة لتحقيق الموثوقية. |
ارتقِ بتصنيع مكوناتك الإلكترونية مع حلول أفران التفريغ المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نقدم أفرانًا عالية الحرارة مثل أفران الغلاف (Muffle)، والأنابيب (Tube)، والدوارة (Rotary)، والتفريغ (Vacuum) والغلاف الجوي (Atmosphere Furnaces)، وأنظمة CVD/PECVD. تضمن قدرات التخصيص العميق لدينا التوافق الدقيق مع احتياجاتك التجريبية الفريدة، مما يعزز النقاء والكفاءة والموثوقية. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا المصممة خصيصًا تحسين عملياتك الحرارية ودفع الابتكار في مختبرك!

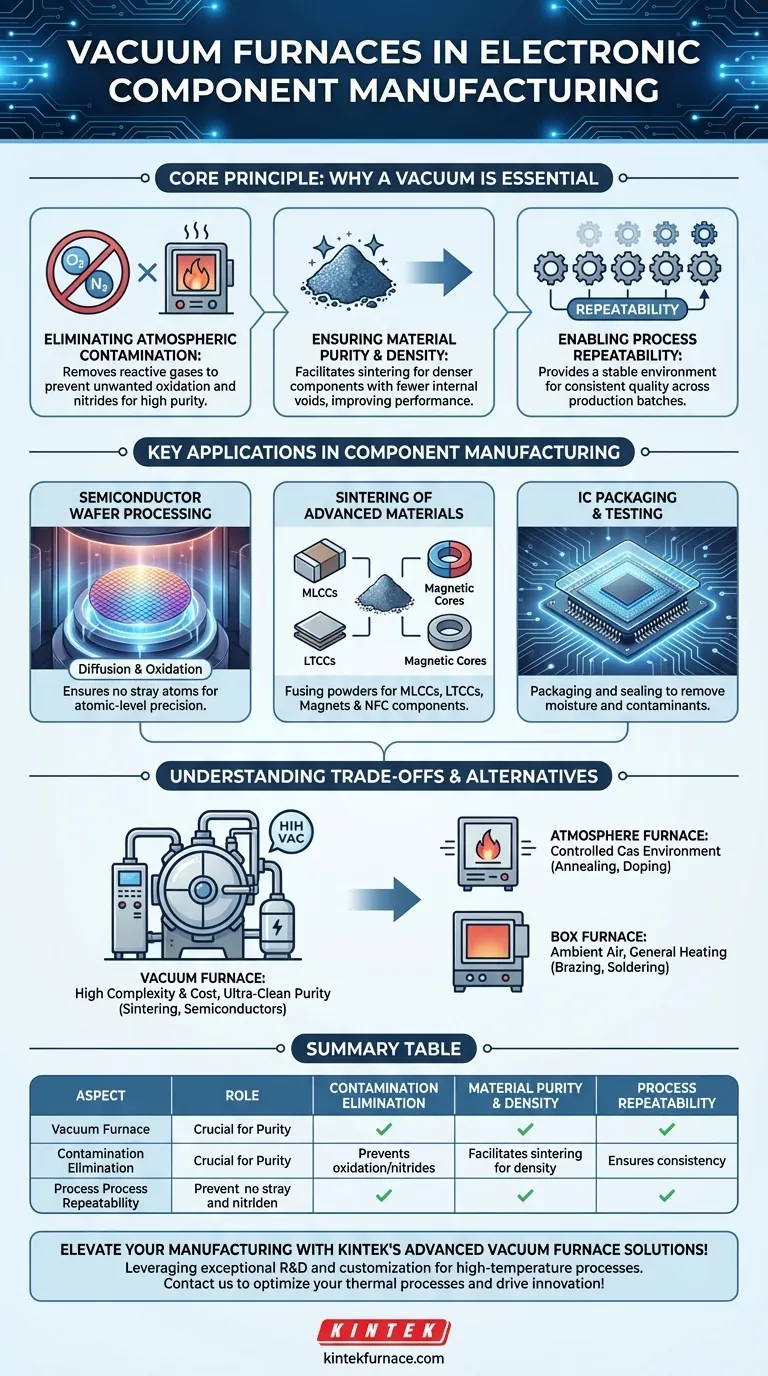

دليل مرئي
