في جوهرها، تعتمد عملية الترسيب الكيميائي للبخار (CVD) على سلائف كيميائية متطايرة تنقل العناصر المطلوبة إلى الركيزة في شكل غازي. الفئات الأكثر شيوعًا للسلائف هي هاليدات المعادن، والهيدريدات، والمركبات العضوية المعدنية، ويتم اختيار كل منها بناءً على خصائص الفيلم المطلوبة وظروف العملية.
يعد اختيار سلائف الترسيب الكيميائي للبخار القرار الأكثر أهمية في تصميم عملية الترسيب. فهو يحدد ليس فقط الخصائص النهائية للطلاء ولكن أيضًا درجة الحرارة المطلوبة، والملوثات المحتملة، وبروتوكولات السلامة المعنية.
الخصائص الأساسية لسلائف الترسيب الكيميائي للبخار (CVD)
قبل تصنيف السلائف، من الضروري فهم ما يجعل المركب مناسبًا للترسيب الكيميائي للبخار. السليفة المثالية هي توازن دقيق بين عدة خصائص رئيسية.
التطاير ونقل الكتلة
يجب أن يتمتع السليفة بضغط بخار عالٍ بدرجة كافية في درجات حرارة معتدلة. يتيح ذلك تبخيره ونقله بسهولة إلى غرفة التفاعل باستخدام غاز حامل، مما يضمن تدفقًا مستقرًا ويمكن التحكم فيه للمادة.
الاستقرار الحراري
يجب أن يكون المركب مستقرًا بما يكفي لكي لا يتحلل أثناء التبخير أو النقل. يؤدي التحلل المبكر إلى تكوين مسحوق في خطوط الغاز بدلاً من نمو الفيلم على الركيزة.
التحلل النظيف
على سطح الركيزة، يجب أن يتحلل السليفة بشكل نظيف وفعال عند درجة الحرارة المطلوبة. يجب أن يرسب هذا التفاعل المادة المستهدفة مع تكوين منتجات ثانوية متطايرة يمكن إزالتها بسهولة.
النقاء والسلامة
يجب أن تكون السلائف متوفرة بدرجة نقاء عالية لمنع التشويب غير المقصود أو تلوث الفيلم النهائي. بالإضافة إلى ذلك، تعد معالجة هذه المواد وسميتها وطبيعتها المسببة للتآكل اعتبارات حاسمة للسلامة والمعدات.
الفئات الرئيسية لسلائف الترسيب الكيميائي للبخار (CVD)
يتم تجميع السلائف بشكل عام حسب تركيبها الكيميائي. تقدم كل فئة مجموعة مميزة من المزايا والعيوب.
الهاليدات
هذه فئة كلاسيكية ومستخدمة على نطاق واسع من السلائف. وهي مركبات تتكون بين معدن أو شبه معدن وهالوجين (مثل الكلور أو الفلور).
الأمثلة المقدمة في مرجعك، رباعي كلوريد التيتانيوم (TiCl₄) لطلاءات TiN و ثلاثي كلوريد الألومنيوم (AlCl₃) لـ Al₂O₃، هي توضيحات مثالية. غالبًا ما تكون الهاليدات شديدة التطاير ولكنها تتطلب عادةً درجات حرارة ترسيب عالية.
الهيدريدات
الهيدريدات هي مركبات عنصر مع الهيدروجين. وهي أساسية لترسيب العديد من مواد أشباه الموصلات الرئيسية.
تشمل الأمثلة الشائعة السيليان (SiH₄) للسيليكون، والجيرمان (GeH₄) للجرمانيوم، والأمونيا (NH₃)، التي تعمل كمصدر للنيتروجين لطلاءات النتريد مثل Si₃N₄ أو GaN.
المركبات العضوية المعدنية
تُعرف أيضًا بالمركبات العضوية الفلزية، وهي مركبات تحتوي على رابطة معدن-كربون. هذه فئة واسعة ومتعددة الاستخدامات للغاية، وتشكل أساس الترسيب الكيميائي للبخار العضوي المعدني (MOCVD).
إنها ذات قيمة بسبب درجات حرارة التحلل المنخفضة. تشمل الأمثلة الرئيسية ثلاثي ميثيل الغاليوم (TMGa) لـ GaAs، وثلاثي ميثيل الألومنيوم (TMA) لـ Al₂O₃، وأورثوسيليكات رباعي الإيثيل (TEOS) لثاني أكسيد السيليكون (SiO₂).
فهم المفاضلات
لا توجد سليفة مثالية. يتضمن الاختيار دائمًا موازنة العوامل المتنافسة بناءً على التطبيق المحدد.
درجة الحرارة مقابل توافق الركيزة
غالبًا ما تنتج الهاليدات أفلامًا بلورية عالية الجودة ولكنها تتطلب درجات حرارة عالية جدًا (600-1100 درجة مئوية). يحد هذا من استخدامها في الركائز القوية حرارياً مثل رقائق السيليكون أو السيراميك.
تتحلل المركبات العضوية المعدنية في درجات حرارة أقل بكثير (200-600 درجة مئوية)، مما يتيح الترسيب على مواد حساسة لدرجة الحرارة مثل البوليمرات أو الأجهزة الإلكترونية المعالجة مسبقًا.
النقاء مقابل خطر التلوث
يمكن أن توفر الهاليدات والهيدريدات نقاءً عاليًا بشكل استثنائي. ومع ذلك، تولد سلائف الهاليد منتجات ثانوية شديدة التآكل مثل حمض الهيدروكلوريك (HCl)، الذي يمكن أن يتلف المعدات ويندمج في الفيلم.
تتجنب المركبات العضوية المعدنية المنتجات الثانوية المسببة للتآكل ولكنها تحمل خطرًا متأصلاً لإدماج الكربون في الفيلم، مما قد يؤدي إلى تدهور الخصائص الكهربائية أو البصرية إذا لم تتم إدارته بعناية.
التكلفة مقابل الأداء
يمكن أن تكون السلائف عالية النقاء، وخاصة المركبات العضوية المعدنية المعقدة، باهظة الثمن للغاية. بالنسبة لبعض التطبيقات الصناعية واسعة النطاق، يمكن اختيار سليفة أقل تكلفة حتى لو كانت تتطلب ظروف عملية أكثر تطلبًا أو تؤدي إلى جودة فيلم أقل قليلاً.
اتخاذ الخيار الصحيح لهدفك
يرتبط اختيارك للسليفة ارتباطًا أساسيًا بالنتيجة التي تريد تحقيقها.
- إذا كان تركيزك الأساسي هو الأفلام البلورية عالية الجودة لأشباه الموصلات: فمن المحتمل أن تستخدم مزيجًا من الهيدريدات (SiH₄، AsH₃) والمركبات العضوية المعدنية (TMGa) في عملية MOCVD أو الهاليدات لبعض عمليات السيليكون.
- إذا كان تركيزك الأساسي هو الطلاءات الصلبة الواقية على الأدوات المعدنية: فإن الترسيب الكيميائي للبخار عالي الحرارة باستخدام الهاليدات القوية وغير المكلفة مثل TiCl₄ هو المعيار الصناعي.
- إذا كان تركيزك الأساسي هو ترسيب فيلم عازل على جهاز إلكتروني نهائي: فإن العملية ذات درجة الحرارة المنخفضة باستخدام سليفة عضوية معدنية مثل TEOS ضرورية لتجنب إتلاف الدوائر الكامنة.
في نهاية المطاف، السليفة هي المكون الأساسي الذي يحدد إمكانيات وقيود عملية الترسيب الكيميائي للبخار بأكملها.
جدول ملخص:
| فئة السليفة | الأمثلة الرئيسية | الاستخدامات الشائعة | الخصائص الرئيسية |
|---|---|---|---|
| الهاليدات | TiCl₄، AlCl₃ | طلاءات صلبة، TiN، Al₂O₃ | تطاير عالٍ، درجة حرارة عالية، منتجات ثانوية مسببة للتآكل |
| الهيدريدات | SiH₄، NH₃ | أشباه الموصلات، Si، النتريدات | نقاء عالٍ، درجة حرارة معتدلة، منتجات ثانوية متطايرة |
| المركبات العضوية المعدنية | TMGa، TEOS | أفلام بدرجة حرارة منخفضة، GaAs، SiO₂ | درجة حرارة تحلل منخفضة، خطر إدماج الكربون |
هل أنت مستعد لتحسين عملية الترسيب الكيميائي للبخار (CVD) الخاصة بك باستخدام السلائف المناسبة؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول أفران متقدمة عالية الحرارة مثل أفران الموقد، والأنبوبية، والدوارة، والفراغ والجو، وأنظمة الترسيب الكيميائي للبخار/الترسيب الكيميائي المعزز بالبلازما (CVD/PECVD). تضمن قدراتنا العميقة في التخصيص تلبية احتياجاتك التجريبية الفريدة، مما يوفر تحكمًا دقيقًا في درجة الحرارة، وجودة أفلام محسّنة، وسلامة أفضل. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا المصممة خصيصًا أن ترفع من أداء وكفاءة مختبرك!

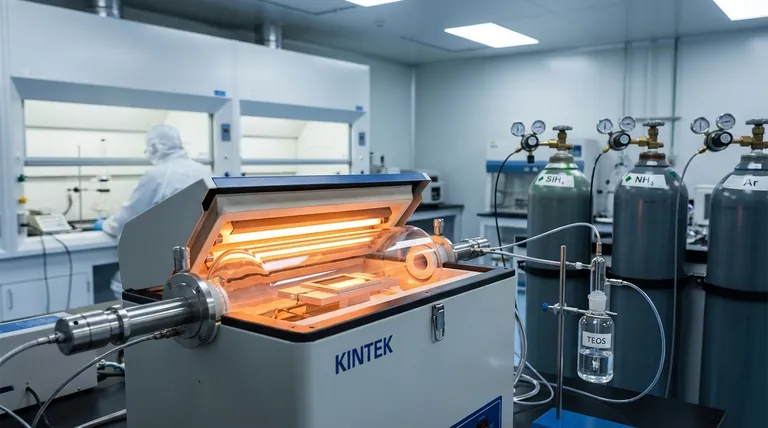

دليل مرئي
