يؤدي إدخال ثاني أكسيد السيليكون (SiO2) إلى تغيير آلية التلبيد بشكل أساسي عن طريق التفاعل مع أكسيد الليثيوم (Li2O) لإنشاء طور سائل عابر. يُظهر طور Li–Si–O هذا سيولة عالية في درجات حرارة التلبيد، مما يسمح له باختراق وسد المسام المتبقية بين حدود الحبيبات بشكل أكثر فعالية من الطرق الخالية من الإضافات أو الطرق الصلبة النقية.
من خلال تسهيل تفاعل الطور السائل، يعمل SiO2 كعامل مزدوج الغرض: فهو يكثف المادة ماديًا عن طريق سد الفراغات وتثبيت التركيب كيميائيًا عن طريق منع فصل الغاليوم.

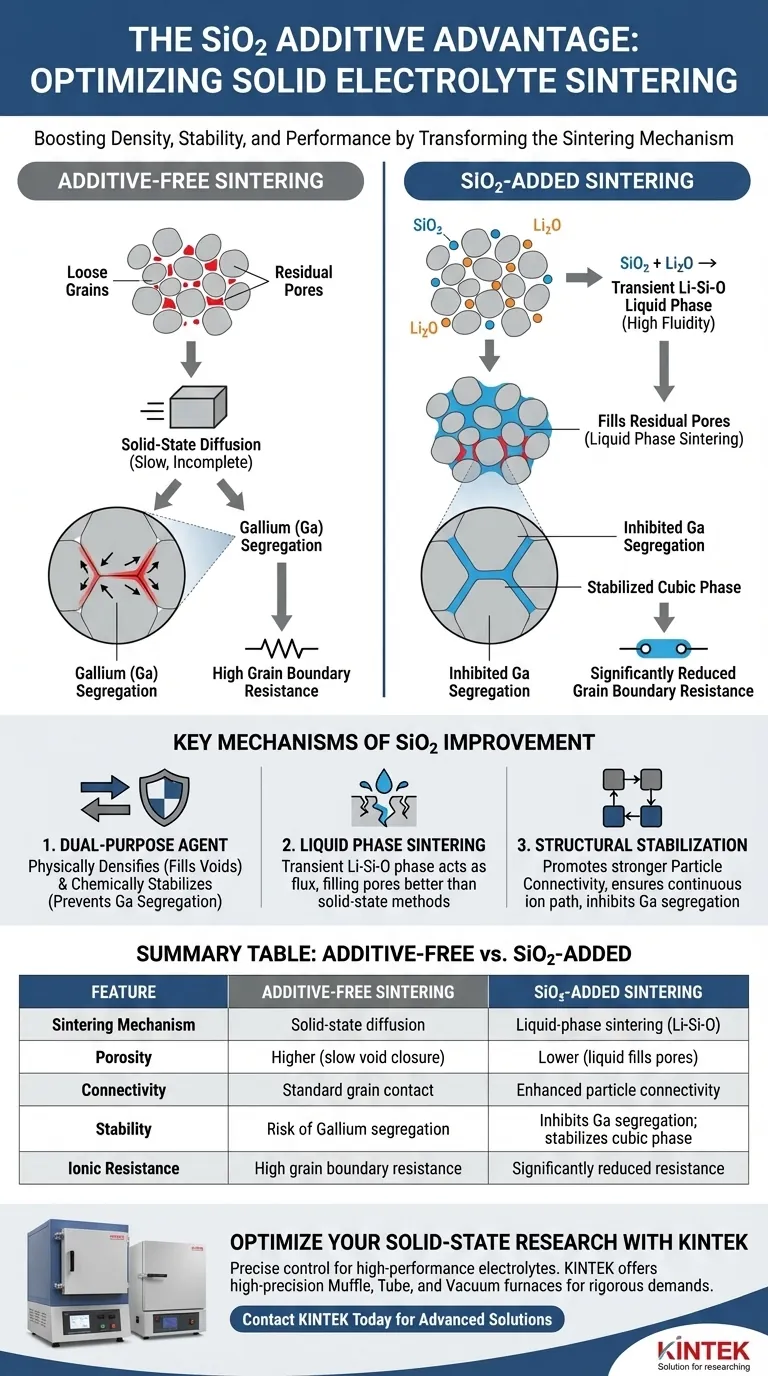

آلية تلبيد الطور السائل
تكوين الطور العابر
في التلبيد القياسي الخالي من الإضافات، تعتمد عملية التكثيف بشكل كبير على الانتشار في الحالة الصلبة، والذي يمكن أن يكون بطيئًا ويترك فراغات.
عند إدخال SiO2، فإنه يتفاعل مع Li2O. ينتج عن هذا التفاعل طور سائل عابر من Li–Si–O.
سد المسام المتبقية
نظرًا لأن هذا الطور السائل يتمتع بسيولة عالية في درجات حرارة التلبيد، فإنه يعمل كتدفق.
يتدفق بفعالية إلى المسام المتبقية الموجودة بين حدود الحبيبات ويملأها. يؤدي هذا إلى إلكتروليت نهائي أكثر كثافة مقارنة بالطرق التي لا تستخدم آلية الطور السائل هذه.
التثبيت الهيكلي والكيميائي
تعزيز ترابط الجسيمات
وجود الطور السائل يفعل أكثر من مجرد سد الثقوب؛ إنه يعمل كجسر بين الحبيبات.
يؤدي إضافة السيليكون (Si) إلى تعزيز ترابط الجسيمات بشكل أقوى. يضمن هذا مسارًا مستمرًا لتوصيل الأيونات، وهو أمر بالغ الأهمية لأداء الإلكتروليت.
منع فصل الغاليوم
تتمثل إحدى المشكلات الشائعة في الإلكتروليتات الصلبة المطعمة (خاصة تلك التي تستخدم الغاليوم) في ميل المواد المضافة إلى الانفصال عن التركيب الرئيسي.
تعمل الإضافات التي تحتوي على السيليكون على تثبيت التركيب البلوري المكعب عن طريق منع فصل الغاليوم (Ga) عند حدود الحبيبات.
تقليل مقاومة حدود الحبيبات
يؤدي الجمع بين التكثيف المادي والتثبيت الكيميائي إلى مقياس أداء محدد.
من خلال منع فصل الغاليوم وتحسين الترابط، يؤدي إدخال SiO2 إلى تقليل مقاومة حدود الحبيبات بشكل كبير.
فهم التفاعلات (المقايضات)
الاعتماد على ديناميكيات الطور السائل
على الرغم من أن هذه العملية مفيدة، إلا أنها تمثل تحولًا من تلبيد الحالة الصلبة إلى تلبيد الطور السائل.
يعتمد نجاح هذه الطريقة بالكامل على تكوين وسلوك طور Li–Si–O السائل العابر. على عكس طرق الحالة الصلبة، يتم تحديد البنية المجهرية من خلال كيفية توزيع هذا الطور السائل وتصلبه في النهاية.
حد "تطعيم الغاليوم وحده"
يسلط المرجع الأساسي الضوء على مقارنة محددة لاستخدام تطعيم الغاليوم بدون السيليكون.
المقايضة المتمثلة في حذف SiO2 هي احتمال أعلى لـ فصل الغاليوم. بدون التأثير المثبت للسيليكون، يكون الطور المكعب أقل استقرارًا، مما يؤدي إلى مقاومة أعلى عند حدود الحبيبات.
اتخاذ القرار الصحيح لهدفك
استخدام SiO2 ليس مجرد خطوة إضافية؛ إنها استراتيجية للتغلب على القيود المادية للانتشار في الحالة الصلبة.
- إذا كان تركيزك الأساسي هو زيادة الكثافة إلى أقصى حد: استخدم SiO2 للاستفادة من السيولة العالية لطور Li–Si–O السائل لسد المسام المتبقية التي لا يمكن للتلبيد في الحالة الصلبة إغلاقها.
- إذا كان تركيزك الأساسي هو تقليل المقاومة إلى الحد الأدنى: استخدم SiO2 لمنع فصل الغاليوم، مما يضمن بقاء حدود الحبيبات موصلة وبقاء الطور المكعب مستقرًا.
يوفر إدخال SiO2 آلية تصحيحية تحل في وقت واحد مشكلة المسامية المادية وعدم الاستقرار الكيميائي.
جدول ملخص:
| الميزة | التلبيد الخالي من الإضافات | التلبيد مع إضافة SiO2 |
|---|---|---|
| آلية التلبيد | الانتشار في الحالة الصلبة | تلبيد الطور السائل (Li–Si–O) |
| المسامية | أعلى (إغلاق بطيء للفراغات) | أقل (السائل يملأ المسام المتبقية) |
| الترابط | تلامس حبيبي قياسي | ترابط معزز للجسيمات |
| الاستقرار | خطر فصل الغاليوم | يمنع فصل الغاليوم؛ يثبت الطور المكعب |
| المقاومة الأيونية | مقاومة عالية لحدود الحبيبات | مقاومة مخفضة بشكل كبير |
قم بتحسين بحثك في البطاريات الصلبة مع KINTEK
التحكم الدقيق في ديناميكيات التلبيد هو مفتاح الإلكتروليتات عالية الأداء. في KINTEK، نحن نفهم تعقيدات تفاعلات الطور السائل والتثبيت الهيكلي. مدعومين بالبحث والتطوير المتخصص والتصنيع عالمي المستوى، نقدم أفران الك بوتقة والأنابيب والفراغ عالية الدقة المصممة خصيصًا للتعامل مع المتطلبات الصارمة لمعالجة الإلكتروليتات الصلبة.
سواء كنت بحاجة إلى التخلص من فصل الغاليوم أو زيادة كثافة المواد إلى أقصى حد، فإن أنظمتنا عالية الحرارة القابلة للتخصيص توفر التجانس الحراري الذي يتطلبه مختبرك. اتصل بـ KINTEK اليوم لاكتشاف كيف يمكن لحلول المختبرات المتقدمة لدينا أن تجعل ابتكاراتك في المواد تنبض بالحياة.
دليل مرئي
المراجع
- Seung Hoon Chun, Sangbaek Park. Synergistic Engineering of Template‐Guided Densification and Dopant‐Induced Pore Filling for Pressureless Sintering of Li<sub>7</sub>La<sub>3</sub>Zr<sub>2</sub>O<sub>12</sub> Solid Electrolyte at 1000 °C. DOI: 10.1002/sstr.202500297
تستند هذه المقالة أيضًا إلى معلومات تقنية من Kintek Furnace قاعدة المعرفة .
المنتجات ذات الصلة
- مجموعة ختم القطب الكهربي للتفريغ بشفة CF KF شفة التفريغ الكهربائي لأنظمة التفريغ
- فرن دوار كهربائي صغير لتجديد الكربون المنشط
- وصلة تغذية القطب الكهربائي فائق التفريغ من خلال موصل شفة التغذية الكهربائية للتطبيقات عالية الدقة
- موصِّل دائري متكلس زجاجي دائري محكم التفريغ عالي التفريغ للغاية لشفة الطيران ذات السدادة الزجاجية الملبدة الزجاجية ل KF ISO CF
- فرن الفرن الدوار الكهربائي آلة مصنع فرن الانحلال الحراري آلة التكليس بالفرن الدوار الصغير
يسأل الناس أيضًا
- لماذا تعتبر عملية الختم بالفراغ ضرورية لتخليق بلورات TaAs2 الأحادية؟ ضمان النقاء في طريقة النقل الكيميائي بالبخار (CVT)
- لماذا نستخدم أوتوكلاف من الفولاذ المقاوم للصدأ ببطانة من PTFE لتخليق Ce-MOF؟ ضمان السلامة والنقاء
- لماذا يُستخدم الأوتوكلاف المصنوع من الفولاذ المقاوم للصدأ والمبطن بـ PTFE لتخليق Ni12P5؟ الفوائد الرئيسية لإنتاج المواد النانوية
- لماذا يتم دمج غرفة نحاسية للامتصاص في أنظمة التسخين؟ ضمان معالجة السبائك فائقة النقاء
- ما هي وظيفة حلقات الختم المصنوعة من PTFE في تحلل البلاستيك الحراري؟ ضمان التحلل الآمن للمواد في غياب الهواء
