في الفرن الأنبوبي مقاس 70 مم، يعمل جهاز التحكم في درجة الحرارة كعقل للنظام. يستخدم مستشعرًا، وعادةً ما يكون مزدوجًا حراريًا (thermocouple)، لقياس درجة الحرارة الفعلية داخل غرفة الفرن باستمرار. ثم يقارن جهاز التحكم هذا القياس في الوقت الفعلي بدرجة الحرارة المطلوبة التي قمت بتعيينها ويضبط بذكاء الطاقة الكهربائية المرسلة إلى عناصر التسخين، مما يضمن وصول الفرن إلى درجة الحرارة المستهدفة والحفاظ عليها بدقة.
وظيفة جهاز التحكم ليست مجرد تشغيل وإيقاف التسخين. فهو يدير حلقة تغذية راجعة متطورة، حيث يقوم بتعديل الطاقة باستمرار لعناصر التسخين. تتيح هذه الإمكانية دورات التسخين الدقيقة والقابلة للبرمجة المطلوبة للبحث العلمي المتقدم وإنتاج المواد.
المكونات الأساسية للتحكم في درجة الحرارة
لفهم وظيفة جهاز التحكم، من المفيد رؤيته كجزء من نظام متكامل. كل مكون له دور مميز وحاسم.
مستشعر درجة الحرارة ("العيون")
عيون النظام هي مستشعر درجة حرارة، مثل المزدوج الحراري (thermocouple) أو مكتشف درجة الحرارة المقاومة (RTD). يتم وضع هذا المجس داخل الفرن للحصول على قراءة دقيقة للبيئة الحرارية. يقوم بتحويل الحرارة المكتشفة إلى إشارة كهربائية يمكن لجهاز التحكم تفسيرها.
جهاز التحكم ("العقل")
جهاز التحكم هو وحدة المعالجة المركزية. يستقبل الإشارة من مستشعر درجة الحرارة ويقارن درجة الحرارة "الفعلية" هذه بدرجة الحرارة "المحددة" التي برمجها المستخدم. بناءً على الاختلاف، فإنه يحسب الكمية الدقيقة من الطاقة التي تحتاجها عناصر التسخين.
عناصر التسخين ("العضلات")
عناصر التسخين هي المكونات التي تقوم بالعمل الفعلي. إنها مصنوعة من مادة مقاومة تحول الطاقة الكهربائية إلى حرارة. يوصل جهاز التحكم كمية محددة من الطاقة لهذه العناصر، مما يجعلها تتوهج وتشعل الحرارة، والتي يتم امتصاصها بعد ذلك بواسطة الأنبوب الداخلي للفرن والعينة الموجودة بداخله.
جسم الفرن والعزل ("البيئة")
جسم الفرن المعزول ليس مكونًا سلبيًا. يقلل العزل عالي الجودة من فقدان الحرارة، مما يسمح لجهاز التحكم بالحفاظ على درجة حرارة ثابتة باستخدام طاقة أقل. هذا العزل مهم أيضًا لتحقيق انتظام جيد في درجة الحرارة عبر المنطقة الساخنة المركزية للفرن.
كيف تحقق حلقة التحكم الدقة
يخلق التفاعل بين المستشعر وجهاز التحكم وعناصر التسخين نظام تحكم "حلقة مغلقة". هذه العملية ديناميكية ومستمرة.
تحديد نقطة الضبط
أولاً، يقوم المستخدم بإدخال جميع المعلمات الحرارية المطلوبة في واجهة جهاز التحكم. يتضمن ذلك درجة الحرارة المستهدفة، ومعدل التسخين، ومدة الاحتفاظ بتلك درجة الحرارة.
المراقبة والمقارنة المستمرة
بمجرد بدء البرنامج، يبدأ جهاز التحكم مهمته الأساسية. يقوم باستمرار باستطلاع المزدوج الحراري للحصول على درجة الحرارة الحالية، ومقارنة هذه القيمة بنقطة الضبط المستهدفة لتلك اللحظة في الدورة.
تعديل خرج الطاقة
إذا كانت درجة الحرارة المقاسة أقل من نقطة الضبط، يزيد جهاز التحكم الطاقة الموردة لعناصر التسخين. إذا كانت درجة الحرارة أعلى من نقطة الضبط، فإنه يقلل أو يقطع الطاقة. يسمح هذا التعديل المستمر للنظام باتباع ملف حراري بدقة ملحوظة.
قوة أجهزة التحكم القابلة للبرمجة الحديثة
لقد تجاوزت أجهزة التحكم الرقمية الحديثة مجرد الاحتفاظ بدرجة حرارة واحدة. إن قابليتها للبرمجة هي ما يجعل الأفران الأنبوبية أدوات قوية لعلوم المواد والهندسة.
تحديد معدلات الرفع
يمكن للمستخدمين تحديد مدى سرعة تسخين الفرن بدقة، مقاسة بالدرجات لكل دقيقة أو ساعة. يمنع هذا الرفع المتحكم فيه الصدمة الحرارية للمواد الحساسة وهو أمر بالغ الأهمية للعديد من العمليات الكيميائية.
تحديد أوقات الاحتفاظ (الفترات)
يمكن برمجة جهاز التحكم للحفاظ على درجة حرارة معينة، أو "الاستراحة"، لفترة زمنية محددة، من دقائق إلى عدة ساعات. هذا ضروري لعمليات مثل التلدين، والتلبيد، أو تنشيط المحفزات التي تتطلب "نقع" العينة في درجة حرارة عالية.
برمجة فترات التبريد
بقدر أهمية التسخين، يمكن التحكم في معدل التبريد. يسمح ذلك بالتبلور البطيء المتحكم فيه أو التبريد السريع لتثبيت طور مادي معين. يمكن لجهاز التحكم القابل للبرمجة إدارة مقاطع تسخين واستراحة وتبريد متعددة في دورة واحدة مؤتمتة.
المزالق والاعتبارات الشائعة
بينما التحكم في درجة الحرارة قوي، فإن تحقيق التحكم المثالي يعتمد على فهم بعض العوامل الرئيسية.
وضع المستشعر ودقته
يعرف جهاز التحكم فقط درجة الحرارة عند طرف المستشعر. إذا تم وضع المستشعر بشكل غير صحيح، فلن يعكس درجة الحرارة الحقيقية لعينتك. تأكد دائمًا من وضع المزدوج الحراري لقياس درجة الحرارة بدقة في المنطقة الساخنة المنتظمة للفرن.
انتظام درجة الحرارة مقابل نقطة الضبط
تتوافق نقطة الضبط على جهاز التحكم الخاص بك مع نقطة واحدة. "المنطقة الساخنة" للفرن هي طول الأنبوب حيث تكون درجة الحرارة مستقرة ومنتظمة. هذه المنطقة دائمًا ما تكون مواصفات رئيسية، حيث يجب أن تتناسب عينتك معها للحصول على نتائج متسقة.
ضبط جهاز التحكم (PID)
تستخدم أجهزة التحكم الحديثة خوارزمية PID (المتناسبة-التكاملية-التفاضلية) لتقليل تجاوز درجة الحرارة والاستقرار بسرعة عند نقطة الضبط. للتطبيقات عالية الدقة جدًا أو الإعدادات غير العادية، قد تحتاج قيم PID هذه إلى "ضبط" لتحسين استجابة جهاز التحكم ومنع تقلبات درجة الحرارة.
اتخاذ الخيار الصحيح لتطبيقك
عند تقييم فرن أنبوبي، تكون قدرة جهاز التحكم لا تقل أهمية عن درجة الحرارة القصوى للفرن أو حجمه.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية البسيطة أو التجفيف: قد يكون جهاز التحكم الأساسي بوظيفة نقطة ضبط واحدة ووظائف احتفاظ بسيطة كافيًا.
- إذا كان تركيزك الأساسي هو البحث في علوم المواد (على سبيل المثال، التحولات الطورية): تحتاج إلى جهاز تحكم متعدد الأجزاء قابل للبرمجة مع تحكم دقيق في معدلات الرفع ومراحل احتفاظ متعددة.
- إذا كان تركيزك الأساسي هو التركيب المتقدم (على سبيل المثال، المواد النانوية، ترسيب البخار الكيميائي): أعط الأولوية لجهاز تحكم متطور يمكنه إدارة ملفات حرارية معقدة وربما يتكامل مع أنظمة تدفق الغاز أو التفريغ.
في النهاية، يحول جهاز التحكم في درجة الحرارة سخانًا بسيطًا إلى أداة دقيقة للمعالجة الحرارية المتكررة والمتطورة.
جدول الملخص:
| المكون | الوظيفة | التفاصيل الرئيسية |
|---|---|---|
| مستشعر درجة الحرارة | يقيس درجة الحرارة الفعلية | يستخدم المزدوج الحراري أو RTD لقراءات دقيقة |
| جهاز التحكم | يقارن ويضبط الطاقة | يطبق خوارزمية PID للاستقرار |
| عناصر التسخين | يحول الطاقة إلى حرارة | مواد مقاومة لتسخين موحد |
| جسم الفرن | يحافظ على بيئة مستقرة | عزل لانتظام درجة الحرارة |
أطلق العنان للدقة في عملياتك الحرارية مع KINTEK
هل تعمل في مجال علم المواد أو البحث أو التوليف المتقدم وتحتاج إلى حلول موثوقة لدرجات الحرارة العالية؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير أنظمة أفران متقدمة مصممة خصيصًا لتلبية احتياجاتك الفريدة. يشمل خط منتجاتنا أفران المحافل، والأفران الأنبوبية، والأفران الدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD، وجميعها مدعومة بقدرات تخصيص عميقة لتلبية متطلباتك التجريبية المحددة.
اختبر كفاءة معززة، وتحكمًا دقيقًا في درجة الحرارة، وأداءً متينًا لتطبيقات مثل التلدين، والتلبيد، أو تنشيط المحفز. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا تحسين عمليات مختبرك ودفع مشاريعك إلى الأمام!

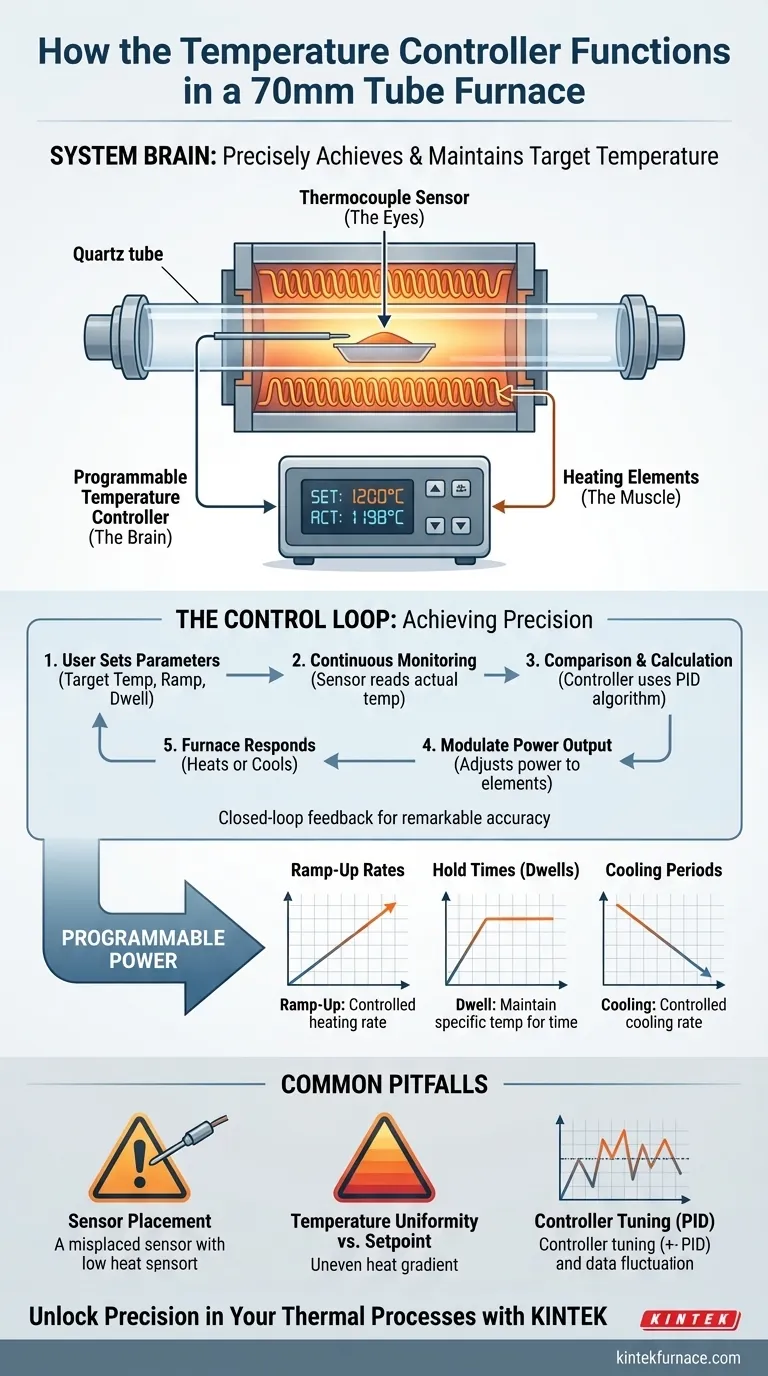

دليل مرئي
