يتم تحقيق التبريد في فرن التفريغ من خلال التغلب على غياب الهواء، باستخدام إما الإشعاع الحراري البطيء أو، الأكثر شيوعًا، عن طريق إدخال غاز خامل عالي الضغط لفرض تبريد حملي سريع. تُستكمل هذه العملية بنظام تبريد مائي خارجي يحمي غلاف الفرن ويخلق بالوعة حرارية للطاقة التي يتم إزالتها من الحجرة.
التحدي الأساسي للتبريد بالتفريغ هو نقص الوسط لنقل الحرارة. الحل هو إما تبني التبريد الإشعاعي البطيء أو إدخال جو غازي مُتحكم فيه مؤقتًا خصيصًا لتمكين الحمل القسري السريع، مما يمنح المشغلين تحكمًا دقيقًا في الخصائص النهائية للمادة.
التحدي الفريد: نقل الحرارة في الفراغ
لفهم تبريد فرن التفريغ، يجب علينا أولاً إدراك البيئة. يُنشئ الفرن تفريغًا لمنع الأكسدة والتلوث أثناء التسخين. ومع ذلك، فإن هذا التفريغ نفسه يمثل عقبة كبيرة أمام التبريد.
مشكلة الحمل الحراري
في الغلاف الجوي العادي، يتم نقل الحرارة بعيدًا عن الجسم الساخن بشكل أساسي عبر الحمل الحراري، حيث يسخن الهواء المحيط ويرتفع ويُستبدل بهواء أبرد.
في التفريغ، لا يوجد هواء أو غاز لتسهيل هذه العملية. يتم القضاء على التبريد الحملي بفعالية.
هيمنة الإشعاع
بدون وسط غازي، فإن الطريقة الهامة الوحيدة التي يمكن لقطعة العمل الساخنة أن تبرد بها هي من خلال الإشعاع الحراري. تُشع القطعة طاقة حرارية مباشرة إلى الجدران المبردة بالماء للفرن.
هذه العملية بطيئة بطبيعتها ويصعب تعديل معدلها، وهو أمر غير مناسب للعمليات المعدنية التي تتطلب تبريدًا سريعًا.
شرح طرق التبريد الأساسية
تستخدم أفران التفريغ استراتيجيات متميزة لإدارة دورة التبريد، تتراوح من البطيئة واللطيفة إلى السريعة للغاية.
التبريد الطبيعي (التبريد البطيء)
أبسط طريقة هي التبريد الطبيعي. بعد إيقاف تشغيل عناصر التسخين، تُترك قطعة العمل داخل حجرة التفريغ.
تبرد ببطء وتدريجيًا، عن طريق إشعاع حرارتها إلى جدران الفرن فقط. غالبًا ما يستخدم هذا للعمليات مثل التخمير (Annealing)، حيث يكون الهيكل المادي الناعم والخالي من الإجهاد هو النتيجة المرجوة.
التبريد السريع بالغاز القسري (التبريد السريع)
هذه هي الطريقة الأكثر شيوعًا لتحقيق التبريد السريع. تتضمن العملية إعادة ملء الحجرة الساخنة والمغلقة بغاز خامل عالي الضغط مثل النيتروجين أو الأرغون.
يخلق هذا الغاز جوًا اصطناعيًا، مما يمكّن الحمل القسري على الفور. ثم تقوم مراوح عالية الطاقة بتدوير هذا الغاز بسرعة عالية، ونقله بين قطعة العمل الساخنة وجدران الفرن الباردة، مما ينقل الحرارة بسرعة من القطعة.
دور نظام التبريد بالماء
أحد المكونات الحرجة، على الرغم من أنه غير مباشر، لعملية التبريد هو نظام التبريد بالماء. تضخ هذه المنظومة الماء عبر غلاف الفرن وغطائه ومكوناته الأخرى.
غرضه الأساسي ليس تبريد قطعة العمل مباشرة. بدلاً من ذلك، فإنه يحافظ على السلامة الهيكلية للفرن ويوفر الجدار البارد الأساسي الذي يعمل كبالوعة حرارية، ماصًا الطاقة الحرارية المشعة أو المنقولة بالحمل الحراري من القطعة الموجودة بالداخل.
فهم المفاضلات
يعد اختيار طريقة التبريد متغيرًا حاسمًا في العملية وله عواقب مباشرة على المنتج النهائي.
معدل التبريد مقابل خصائص المادة
التبريد السريع بالغاز ضروري لعمليات التصلب (Hardening)، حيث يجب تبريد المادة بسرعة لتحقيق بنية بلورية محددة (مثل المارتنسيت في الفولاذ).
ومع ذلك، يمكن أن يتسبب هذا التبريد السريع في إجهادات داخلية كبيرة أو تشوه أو حتى تكسر في الأشكال الهندسية المعقدة أو المواد الحساسة. التبريد الطبيعي الأبطأ يكون ألطف بكثير ولكنه ينتج مادة أكثر ليونة وأكثر قابلية للطرق.
اختيار الغاز والنقاء
النيتروجين هو غاز التبريد الأكثر شيوعًا لأنه فعال وغير مكلف نسبيًا. ومع ذلك، عند درجات الحرارة العالية، يمكن أن يتفاعل مع بعض السبائك، مثل تلك التي تحتوي على التيتانيوم أو الألومنيوم، مكونًا نيتريدات غير مرغوب فيها على السطح.
الأرغون خامل تقريبًا ولن يتفاعل مع أي مادة لقطعة العمل. إنه الخيار الأكثر أمانًا للسبائك الحساسة ولكنه يأتي بتكلفة أعلى بكثير.
تعقيد المعدات والتكلفة
الفرن المصمم للتبريد الطبيعي فقط بسيط نسبيًا. يتطلب النظام القادر على التبريد بالغاز عالي الضغط حجرة مقواة، ومحركات مراوح قوية، ومبادلًا حراريًا للغاز، وأنظمة تحكم معقدة، مما يجعله استثمارًا رأسماليًا أكبر بكثير.
اختيار عملية التبريد الصحيحة
يجب أن يكون اختيارك لطريقة التبريد مدفوعًا بالكامل بخصائص المواد النهائية المطلوبة.
- إذا كان تركيزك الأساسي هو التصلب أو تحقيق قوة عالية: فأنت بحاجة إلى تبريد سريع بالغاز القسري لتثبيت بنية معدنية صلبة.
- إذا كان تركيزك الأساسي هو التخمير أو تخفيف الإجهاد: فإن دورة التبريد الطبيعي البطيئة والمتحكم فيها في التفريغ هي النهج الصحيح لإنتاج مكون ناعم وقابل للطرق.
- إذا كان تركيزك الأساسي هو اللحام بالنحاس أو معالجة المعادن التفاعلية: فيجب عليك استخدام غاز خامل للغاية مثل الأرغون لأي تبريد قسري لمنع تفاعلات السطح غير المرغوب فيها.
من خلال إتقان إزالة الحرارة، تكتسب تحكمًا دقيقًا في البنية المجهرية والأداء والنزاهة لمكوناتك النهائية.
جدول ملخص:
| طريقة التبريد | الآلية | التطبيقات النموذجية | الاعتبارات الرئيسية |
|---|---|---|---|
| التبريد الطبيعي (التبريد البطيء) | الإشعاع الحراري إلى الجدران المبردة بالماء | التخمير، تخفيف الإجهاد | معدل بطيء، لطيف على المواد، إجهاد أدنى |
| التبريد السريع بالغاز القسري (التبريد السريع) | غاز خامل عالي الضغط (مثل النيتروجين، الأرغون) مع حمل قسري | التصلب، اللحام بالنحاس | تبريد سريع، خطر التشوه، اختيار الغاز يؤثر على النقاء والتكلفة |
| نظام التبريد بالماء | بالوعة حرارية خارجية لحماية الفرن | جميع الطرق | يحافظ على السلامة الهيكلية، يتيح تبديد الحرارة |
هل تحتاج إلى حلول تبريد دقيقة لمختبرك؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائيين والتصنيع الداخلي لتوفير أفران متقدمة عالية الحرارة مصممة خصيصًا لاحتياجاتك. يشمل خط إنتاجنا أفران الصندوق، والأنابيب، والدوارة، وأفران التفريغ والغازات، وأنظمة CVD/PECVD، مع قدرات تخصيص عميقة قوية لتلبية المتطلبات التجريبية الفريدة. سواء كنت تقوم بالتصلب، أو التخمير، أو معالجة المعادن التفاعلية، فإن خبرتنا تضمن الأداء الأمثل وسلامة المواد. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز كفاءة ونتائج مختبرك!

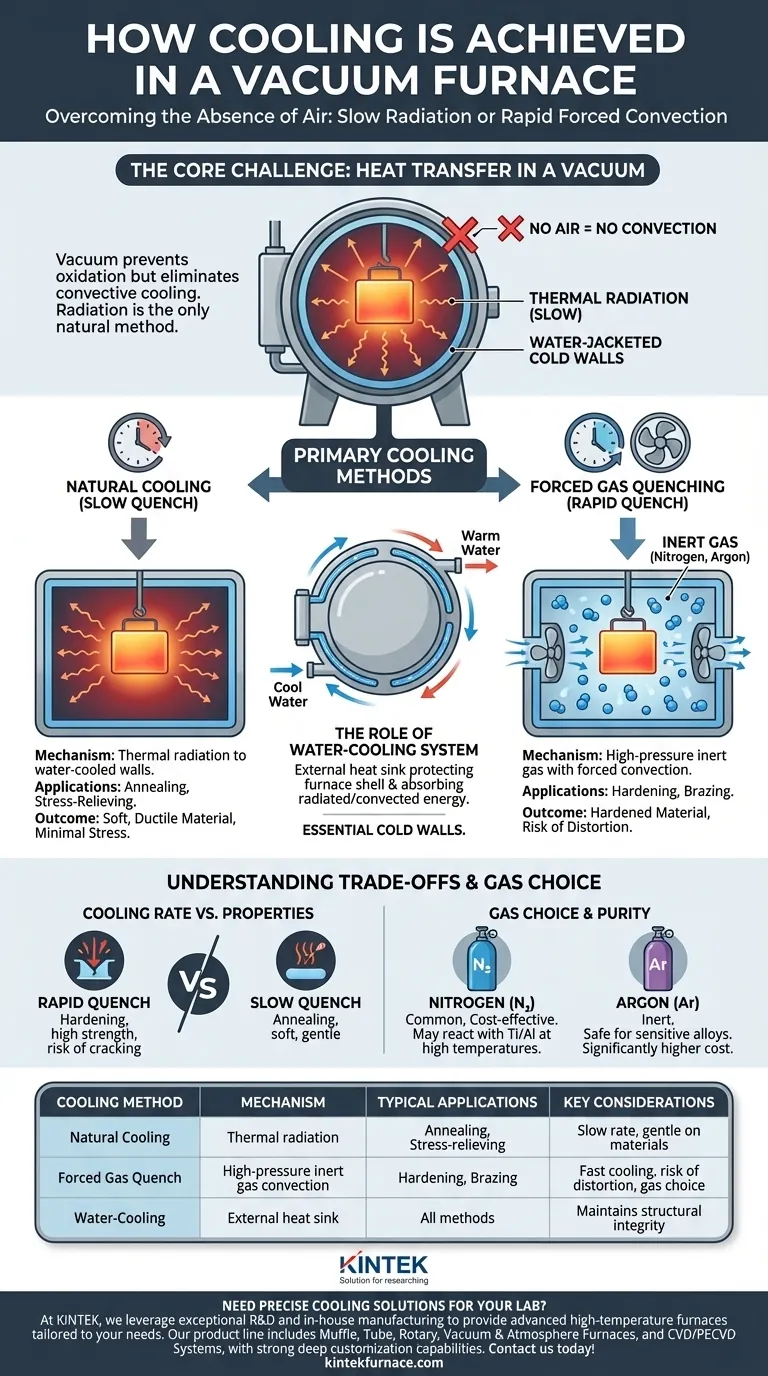

دليل مرئي
