كيف يتم تقليل انتقال الحرارة في فرن الأنبوب؟ استراتيجيات رئيسية للإدارة الحرارية الفعالة

في فرن الأنبوب، يتم تقليل انتقال الحرارة في المقام الأول من خلال نظام متعدد الطبقات من العزل الحراري لدرجات الحرارة العالية. تم تصميم هذا العزل خصيصًا لإعاقة تدفق الحرارة من أنبوب المعالجة المركزي إلى البيئة الخارجية. يضمن هذا الاحتواء أن الفرن يمكنه الوصول إلى درجات حرارة عالية والحفاظ عليها بكفاءة مع الحفاظ على الغلاف الخارجي باردًا بما يكفي ليكون آمنًا.

الهدف النهائي للإدارة الحرارية في فرن الأنبوب هو إنشاء منطقة درجة حرارة موحدة ومستقرة. يتم تحقيق ذلك من خلال استراتيجية من جزأين: المنع السلبي لفقدان الحرارة باستخدام عزل متخصص والتعويض النشط عن أي فقدان متبقٍ باستخدام نظام دقيق للتحكم في درجة الحرارة.

المبدأ الأساسي: مكافحة آليات انتقال الحرارة

لفهم كيفية احتواء الفرن للحرارة الشديدة، يجب عليك أولاً فهم الطرق الثلاث التي تنتقل بها الحرارة: التوصيل والحمل والإشعاع. يتصدى التصميم الفعال للفرن بقوة لهذه الطرق الثلاث جميعها.

منع التوصيل باستخدام مواد منخفضة التوصيلية

التوصيل هو انتقال الحرارة عن طريق الاتصال المادي المباشر. يتمثل الدفاع الأساسي ضد هذا في العزل نفسه.

تكون هذه المواد عادةً ألياف خزفية حرارية (مصنوعة من الألومينا أو الزركونيا) أو طوب حراري كثيف. تنبع فعاليتها من تركيبها الكيميائي وبنيتها المسامية، والتي تتميز بموصلية حرارية منخفضة للغاية، مما يجعلها مسارات ضعيفة لتدفق الحرارة.

منع الحمل الحراري باستخدام الهواء المحبوس والسدادات

الحمل الحراري هو انتقال الحرارة من خلال حركة مائع، مثل الهواء. يكون الهواء الساخن أقل كثافة وسوف يرتفع، مما يخلق تيارات تحمل الحرارة بعيدًا.

يتكون العزل في فرن الأنبوب من ألياف طبقية تخلق ملايين الجيوب الهوائية الصغيرة. لا يمكن لهذا الهواء المحبوس أن يدور بفعالية، مما يوقف بشكل أساسي انتقال الحرارة بالحمل الحراري عبر جدران الفرن.

بالإضافة إلى ذلك، تُستخدم سدادات طرفية أو سدادات في نهايات أنبوب العملية لمنع الهواء الساخن من الهروب وللحد من دخول الهواء المحيط البارد، مما قد يعطل تجانس درجة الحرارة.

عكس الإشعاع بالأسطح الداخلية

الإشعاع هو انتقال الحرارة عبر الموجات الكهرومغناطيسية (الأشعة تحت الحمراء على وجه التحديد). عند درجات الحرارة العالية الموجودة في الفرن، يصبح الإشعاع شكلاً مهيمناً لانتقال الحرارة.

بينما تعمل المواد العازلة على منع التوصيل والحمل الحراري في المقام الأول، تلعب أسطحها الداخلية أيضًا دورًا في عكس الحرارة المشعة مرة أخرى نحو مركز الفرن. في أفران درجات الحرارة العالية جدًا أو الأفران المفرغة، قد يتم وضع دروع إشعاعية مخصصة مصنوعة من معادن عاكسة مثل الموليبدينوم داخل العزل لزيادة هذا التأثير.

دور التحكم النشط في درجة الحرارة

يوفر العزل تحكمًا سلبيًا - فهو يبطئ الفقد الحتمي للحرارة. يلزم وجود نظام تحكم نشط لتحقيق درجة حرارة مضبوطة دقيقة والحفاظ عليها.

المزدوجة الحرارية كـ مستشعر

المزدوجة الحرارية هي مستشعر يوضع بالقرب من عناصر التسخين وأنبوب العملية. تتمثل مهمتها الوحيدة في قياس درجة الحرارة في المنطقة الساخنة بدقة وفي الوقت الفعلي.

وحدة التحكم PID كـ عقل

ترسل المزدوجة الحرارية قراءتها إلى وحدة تحكم في درجة الحرارة، وهو عقل الفرن. تقارن وحدة التحكم هذه باستمرار درجة الحرارة الفعلية بنقطة الضبط المطلوبة للمستخدم.

إذا انخفضت درجة الحرارة بشكل طفيف (بسبب فقدان الحرارة الذي لا يمنعه العزل)، تزيد وحدة التحكم على الفور الطاقة إلى عناصر التسخين. إذا تجاوزت النقطة، فإنها تقلل الطاقة. هذه الحلقة التغذية الراجعة المستمرة، التي تتم إدارتها غالبًا بواسطة خوارزمية PID، هي ما يضمن استقرارًا حراريًا استثنائيًا.

فهم المفاضلات

يتضمن تصميم نظام الإدارة الحرارية للفرن الموازنة بين الأولويات المتنافسة.

سماكة العزل مقابل مساحة الفرن

المزيد من العزل يؤدي إلى كفاءة أفضل في استخدام الطاقة وسطح خارجي أبرد. ومع ذلك، فإنه يزيد أيضًا من الحجم الإجمالي للفرن ووزنه وتكلفته.

تكلفة المواد مقابل درجة الحرارة القصوى

يتم تصنيف مواد العزل لدرجات حرارة محددة. الألياف الخزفية القياسية فعالة حتى حوالي 1200 درجة مئوية. بالنسبة للعمليات التي تتطلب 1700 درجة مئوية أو أكثر، تكون المواد الأكثر تقدمًا والأكثر تكلفة بشكل ملحوظ مثل ألياف الألومينا عالية النقاء أو الزركونيا ضرورية.

الكتلة الحرارية مقابل زمن الاستجابة

العزل الكثيف والثقيل (كتلة حرارية عالية) ممتاز للحفاظ على درجة حرارة مستقرة للغاية. الجانب السلبي هو أنه يستغرق وقتًا طويلاً للتسخين والتبريد. سيكون للفرن ذي العزل الليفي الخفيف الوزن (كتلة حرارية منخفضة) معدلات تسخين وتبريد أسرع بكثير.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد التصميم الحراري الأمثل بالكامل على هدفك العلمي أو الصناعي.

• إذا كان تركيزك الأساسي هو أقصى درجات استقرار درجة الحرارة: ابحث عن فرن ذي عزل سميك متعدد الطبقات ووحدة تحكم PID دقيقة للحفاظ على نقطة الضبط بأقل قدر من الانحراف.
• إذا كان تركيزك الأساسي هو التدوير السريع (التسخين/التبريد السريع): أعط الأولوية للفرن ذي العزل ذي الكتلة الحرارية المنخفضة، مثل ألواح الألياف الخزفية خفيفة الوزن.
• إذا كان تركيزك الأساسي هو كفاءة الطاقة وسلامة التشغيل: تأكد من أن الفرن يحتوي على عزل عالي الجودة يؤدي إلى درجة حرارة غلاف خارجي منخفضة أثناء التشغيل.

إن فهم هذه المبادئ للإدارة الحرارية يمكّنك من اختيار وتشغيل فرن الأنبوب الخاص بك بدقة وكفاءة أكبر.

جدول الملخص:

حسّن العمليات الحرارية في مختبرك باستخدام أفران الأنابيب المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، نوفر للمختبرات المتنوعة حلولًا ذات درجات حرارة عالية مصممة خصيصًا لتلبية احتياجاتك. يشمل خط إنتاجنا الأفران الصندوقية، وأفران الأنابيب، والأفران الدوارة، وأفران التفريغ والغلاف الجوي، وأنظمة CVD/PECVD، وكلها مدعومة بقدرات قوية للتخصيص العميق لتلبية متطلباتك التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز الكفاءة والدقة لديك!

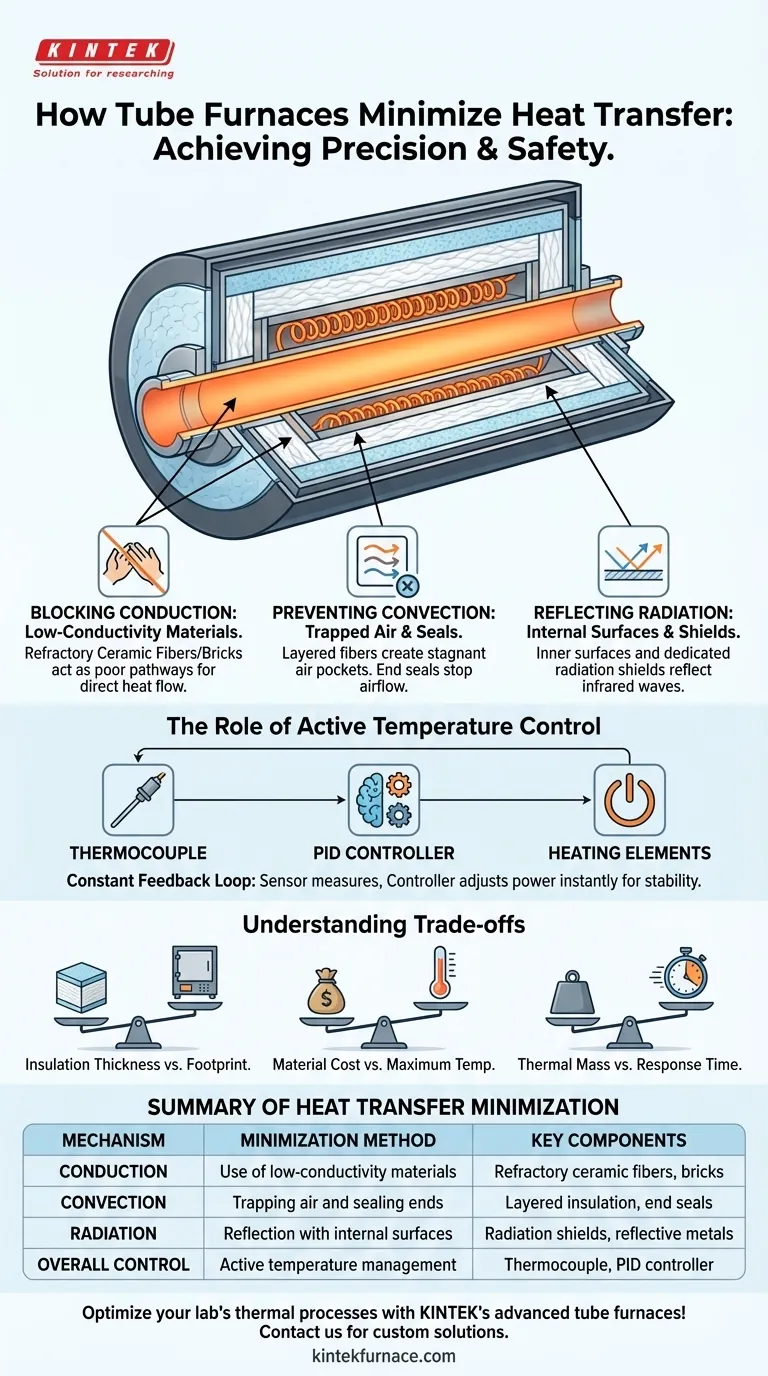

دليل مرئي
