في جوهره، يتحكم فرن الأنابيب في درجة الحرارة من خلال نظام تغذية راجعة بحلقة مغلقة. يقوم مستشعر، وهو في الغالب مزدوج حراري، بقياس درجة الحرارة داخل الفرن باستمرار. يتم إرسال هذا القياس إلى وحدة تحكم مخصصة، والتي تقارن درجة الحرارة الفعلية بالدرجة المستهدفة المطلوبة وتضبط الطاقة المرسلة إلى عناصر التسخين بدقة للحفاظ على هذا الهدف.
تعتمد عملية التحكم بأكملها على حلقة بسيطة ولكنها قوية: القياس، والمقارنة، والتعديل. يقيس المزدوج الحراري درجة الحرارة في الوقت الفعلي، وتقارنها وحدة التحكم بالهدف المحدد، وتقوم بتعديل طاقة التسخين للقضاء على أي فرق، مما يضمن معالجة حرارية مستقرة وقابلة للتكرار.
المكونات الأساسية للتحكم في درجة الحرارة
يتكون نظام التحكم في درجة الحرارة لفرن الأنابيب من ثلاثة مكونات أساسية تعمل بتناغم. يعد فهم دور كل منها مفتاحًا لتقدير كيفية تحقيق الدقة.
المستشعر: المزدوج الحراري
يعمل المزدوج الحراري "كعيون" للفرن. وهو مستشعر قوي مصنوع من معدنين مختلفين ملتقيين عند طرف واحد. عندما يتم تسخين هذا التقاطع، فإنه يولد جهدًا صغيرًا يتناسب طرديًا مع درجة الحرارة. توفر هذه الإشارة التغذية الراجعة الحيوية وفي الوقت الفعلي للنظام بأكمله.
العقل: وحدة تحكم PID
يتم تغذية الإشارة الواردة من المزدوج الحراري إلى وحدة تحكم في درجة الحرارة. تستخدم الغالبية العظمى من الأفران الحديثة وحدة تحكم PID (التناسبية-التكاملية-المشتقة)، والتي تعمل "كعقل" للعملية. إنها تحسب باستمرار الفرق - أو "الخطأ" - بين درجة الحرارة المقاسة والدرجة المحددة.
العضلات: عناصر التسخين
بناءً على حسابات وحدة تحكم PID، يتم إرسال إشارة إلى جهاز تبديل الطاقة (مثل SCR أو مرحل). يقوم هذا الجهاز بتعديل كمية الطاقة الكهربائية المزودة إلى عناصر التسخين المحيطة بأنبوب الفرن بدقة، مما يؤدي بدوره إلى توليد الحرارة.
كيف يحقق النظام الدقة: خوارزمية PID
"السحر" وراء استقرار ودقة الفرن الحديث يكمن في خوارزمية PID. فهي لا تقوم فقط بتشغيل أو إيقاف تشغيل الحرارة؛ بل تتوقع وتصحح بذكاء للتغيرات لمنع تجاوز أو نقص درجة الحرارة المستهدفة.
"P" (التناسبية): الاستجابة للحاضر
يوفر المكون التناسبي استجابة فورية تتناسب طرديًا مع خطأ درجة الحرارة الحالي. كلما زاد الفرق بين الدرجة المحددة ودرجة الحرارة الفعلية، زادت الطاقة التي تطبقها وحدة التحكم.
"I" (التكاملية): تصحيح الأخطاء السابقة
ينظر المكون التكاملي إلى الخطأ المتراكم بمرور الوقت. إذا كان الفرن باستمرار أقل بقليل من الدرجة المحددة، فسيقوم هذا المكون بزيادة طاقة الخرج تدريجيًا للقضاء على هذا الخطأ الصغير والمستمر وإيصال النظام بالضبط إلى الهدف.
"D" (المشتقة): التنبؤ بالمستقبل
ينظر المكون المشتق إلى معدل تغير درجة الحرارة. عندما تقترب درجة حرارة الفرن بسرعة من الدرجة المحددة، يقلل هذا المكون من خرج الطاقة لمنع التجاوز. إنها "تضغط على المكابح" بفعالية لضمان وصول سلس إلى درجة الحرارة المستهدفة دون تقلبات واسعة.
فهم المفاضلات والقيود
في حين أن أنظمة التحكم الحديثة فعالة للغاية، إلا أن أدائها يخضع لقيود فيزيائية وتصميمية. يعد الاعتراف بهذه الأمور أمرًا بالغ الأهمية للحصول على نتائج صالحة.
التحكم بمنطقة واحدة مقابل التحكم متعدد المناطق
يستخدم فرن ذو منطقة واحدة قياسي مزدوجًا حراريًا واحدًا ومجموعة واحدة من عناصر التسخين. على الرغم من فعاليته من حيث التكلفة، إلا أن هذا التصميم يخلق بطبيعته منطقة ساخنة موحدة أقصر في وسط الأنبوب، مع انخفاض درجات الحرارة نحو الأطراف.
للتطبيقات التي تتطلب تجانسًا عاليًا على طول ممتد، مثل الترسيب الكيميائي للبخار (CVD)، يتم استخدام أفران متعددة المناطق. تحتوي هذه الأفران على مناطق تسخين ووحدات تحكم حرارية متعددة ومستقلة، مما يسمح للنظام بإنشاء ملف تعريف درجة حرارة مسطح أطول وأكثر استقرارًا.
موضع المزدوج الحراري أمر بالغ الأهمية
تعرف وحدة التحكم درجة الحرارة فقط في الموقع الدقيق لطرف المزدوج الحراري. إذا تم وضع المزدوج الحراري بعيدًا عن عينتك، فقد تختلف درجة الحرارة التي تتعرض لها عينتك عن الدرجة المحددة لوحدة التحكم. يعد الموضع الصحيح أمرًا ضروريًا لدقة العملية.
الدقة مقابل استقرار المجال
غالبًا ما تحدد مواصفات الفرن دقة العرض (على سبيل المثال، ±1 درجة مئوية) واستقرار مجال درجة الحرارة (على سبيل المثال، ±5 درجة مئوية). تشير دقة العرض إلى مدى قرب قراءة وحدة التحكم من درجة الحرارة الفعلية للمزدوج الحراري. يشير استقرار المجال، وهو المقياس الأكثر أهمية، إلى التباين الفعلي لدرجة الحرارة داخل المنطقة الساخنة الموحدة للفرن أثناء التشغيل.
اتخاذ الخيار الصحيح لعمليتك
إن مدى تعقيد نظام التحكم الذي تحتاجه يتحدد بالكامل من خلال متطلبات تطبيقك للدقة والقابلية للتكرار.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية الأساسية أو التلدين: يوفر الفرن ذو المنطقة الواحدة مع وحدة تحكم PID قياسية ذاتية الضبط أداءً موثوقًا وفعالًا من حيث التكلفة.
- إذا كان تركيزك الأساسي هو تخليق المواد الحساسة مثل CVD أو نمو البلورات: يعد الفرن متعدد المناطق المزود بوحدة تحكم قابلة للبرمجة أمرًا ضروريًا لتحقيق تجانس درجة الحرارة المطلوب وتكرار منحنيات العملية.
- إذا كان تركيزك الأساسي هو الإنتاج عالي الإنتاجية أو الوصفات المعقدة: سيوفر النظام المزود بأتمتة PLC وواجهة شاشة تعمل باللمس أفضل تحكم وتسجيل بيانات وسهولة في الاستخدام للعمليات المعقدة متعددة الخطوات.
إن فهم مبادئ التحكم هذه يمكّنك ليس فقط من اختيار المعدات المناسبة ولكن أيضًا من استكشاف أخطاء عملياتك الحرارية وتحسينها بفعالية.
جدول الملخص:
| المكون | الدور في التحكم في درجة الحرارة | الميزات الرئيسية |
|---|---|---|
| المزدوج الحراري | مستشعر يقيس درجة الحرارة في الوقت الفعلي | يولد جهدًا بناءً على الحرارة، ويوفر تغذية راجعة |
| وحدة تحكم PID | العقل الذي يحسب ويعدل الطاقة | يستخدم خوارزميات تناسبية وتكاملية ومشتقة لتحقيق الاستقرار |
| عناصر التسخين | توليد الحرارة بناءً على إشارات وحدة التحكم | طاقة معدلة للحفاظ على درجة حرارة دقيقة |
| التحكم متعدد المناطق | يعزز التجانس في الأنابيب الطويلة | مناطق مستقلة لتطبيقات مثل CVD، يحسن استقرار المجال |
قم بترقية إمكانيات مختبرك مع حلول أفران الأنابيب المتقدمة من KINTEK! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر للمختبرات المتنوعة أفرانًا ذات درجة حرارة عالية مصممة خصيصًا لتلبية احتياجاتك. تشمل مجموعتنا من المنتجات أفران الأنابيب، وأفران الكياس، والأفران الدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD، وكلها مدعومة بتخصيص عميق قوي لتلبية المتطلبات التجريبية الفريدة. سواء كنت في مجال تخليق المواد، أو التلدين، أو الإنتاج عالي الإنتاجية، فإن أنظمة التحكم الدقيقة في درجة الحرارة لدينا تضمن نتائج موثوقة وقابلة للتكرار. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين عملياتك الحرارية وزيادة الكفاءة!

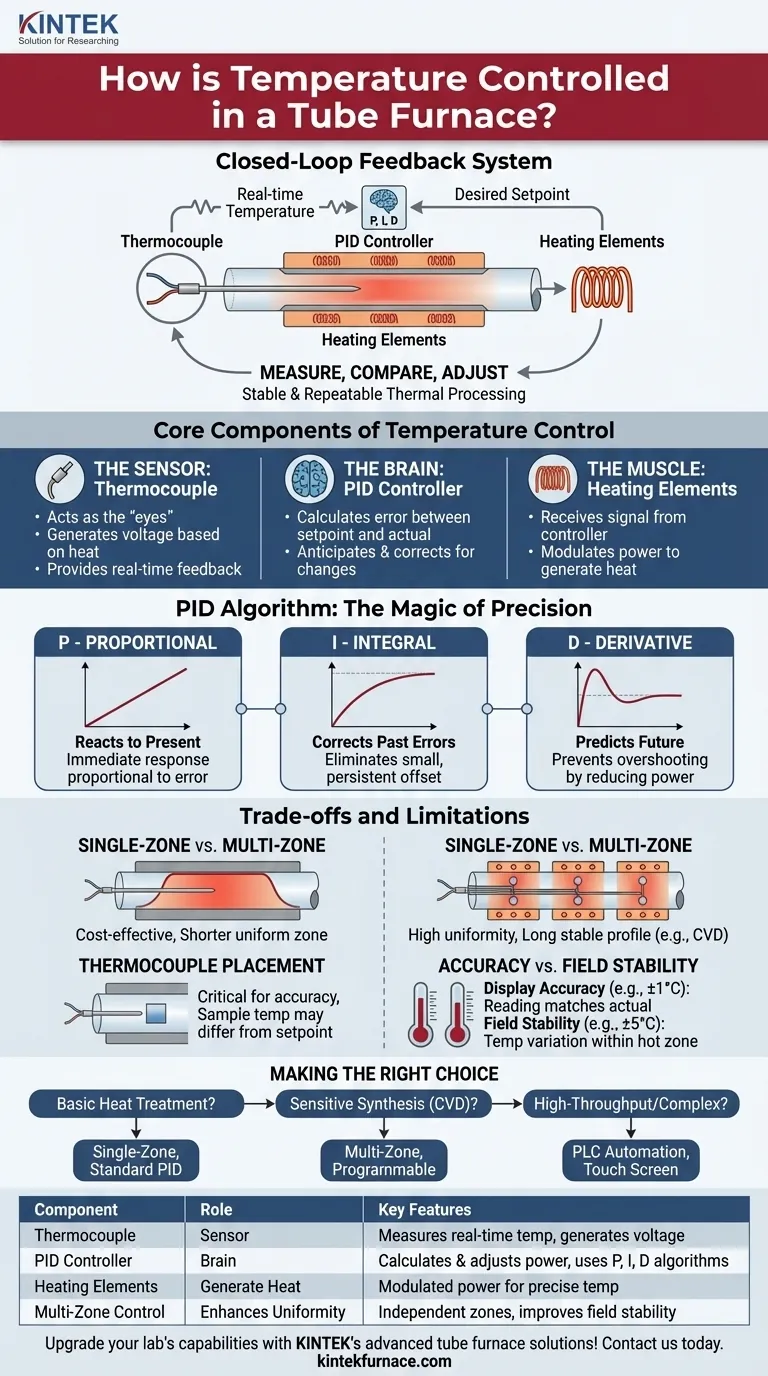

دليل مرئي
