باختصار، فإن حجرة فرن التفريغ عبارة عن وعاء ذي جدار مزدوج وسترة مائية مصنوع بالكامل من الفولاذ المقاوم للصدأ. يتميز بباب مبرد بالماء ومثبت بستة مشابك هوائية وهو مصمم للعمل عند ضغوط تتراوح من التفريغ الكامل حتى 2 بار، مع خيارات للضغوط الأعلى. يركز التصميم على الإدارة الحرارية وسلامة الغلاف الجوي لمنع التلوث وضمان سلامة العملية.
إن تصميم حجرة فرن التفريغ هو تمرين مقصود في التحكم. يتم هندسة كل ميزة، من اختيار المادة إلى نظام التبريد، لعزل عملية درجة الحرارة العالية عن العالم الخارجي، مما يضمن نقاء وسلامة المواد التي تتم معالجتها.
تفكيك تصميم الحجرة
الحجرة هي قلب فرن التفريغ، وتعمل كبيئة خاضعة للرقابة. مواصفاتها ليست اعتباطية؛ فهي مرتبطة ارتباطًا مباشرًا بوظيفتها المتمثلة في تحمل درجات الحرارة القصوى والفروق في الضغط مع منع التلوث.
اختيار المواد: دور الفولاذ المقاوم للصدأ
الحجرة بأكملها، بما في ذلك الباب والسترة المائية، مبنية من الفولاذ المقاوم للصدأ. يتم اختيار هذه المادة لقوتها في درجات الحرارة العالية ومقاومتها الممتازة للتآكل.
والأهم من ذلك، أن الفولاذ المقاوم للصدأ هو المادة المفضلة لتطبيقات التفريغ العالي لأنه لا يطلق بسهولة الغازات المحتبسة (التفريغ الغازي)، والتي قد تلوث بيئة التفريغ وتضر بالعملية.
الإدارة الحرارية: سترة التبريد المائية ذات الجدار المزدوج
تتميز الحجرة بتصميم ذي جدار مزدوج مصمم للتلامس الكامل بين الماء والسطح. سترة الماء هذه هي نظام التبريد الأساسي للفرن.
بينما تصل "المنطقة الساخنة" الداخلية إلى درجات حرارة قصوى، فإن الماء المتداول يحافظ على برودة جدران الحجرة الهيكلية. هذا يمنع الفولاذ من الضعف، ويحمي موانع التسرب الخاصة بالتفريغ من الفشل، ويضمن سلامة المشغلين والمعدات المحيطة.
يمتد هذا التبريد المتكامل إلى الباب ومنافذ توصيل الطاقة، مما يمنع أي تسرب محتمل للمياه من الدخول إلى بيئة التفريغ النقية.
التحكم في الغلاف الجوي: الضغط والختم
تم تصميم الحجرة لتعمل من تفريغ كامل حتى ضغط إيجابي يبلغ 2 بار. هذه القدرة المزدوجة ضرورية لعمليات علم الفلزات الحديثة.

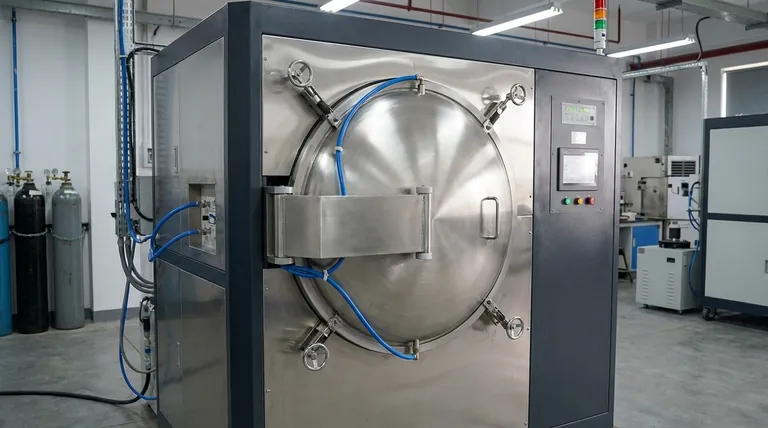

الختم القوي ضروري. يستخدم النظام ستة مشابك هوائية قابلة للإغلاق في المركز لقفل الباب. توفر هذه الآلية القوة الهائلة والموزعة بالتساوي اللازمة للحفاظ على ختم محكم ضد الضغط الداخلي وقوة الغلاف الجوي الخارجي أثناء تشغيل التفريغ.
الوظيفة الأساسية للحجرة
في النهاية، الحجرة هي الوعاء الذي يضم مكونات العملية الحرجة. في الداخل، ستجد عناصر التسخين (مثل أنابيب الجرافيت)، والعزل الحراري (لباد الكربون)، والحمولة، وهي المادة التي تخضع للمعالجة الحرارية. تتمثل مهمة الحجرة في حماية هذه العملية بأكملها من الغلاف الجوي الخارجي.
فهم سياق النظام
الحجرة، على الرغم من أهميتها المركزية، لا تعمل بمعزل عن غيرها. إنها مكون واحد في نظام متكامل أكبر، ويعتمد تصميمها على وظيفة هذه الأجزاء الأخرى.
نظام ضخ التفريغ
نظام تفريغ مخصص، يتكون من مضخات وصمامات مختلفة، هو المسؤول عن إخلاء الهواء من الحجرة. البناء القوي للحجرة والسدادات المحكمة هي التي تسمح لهذا النظام بتحقيق وضمان مستويات الضغط المنخفضة المطلوبة.
المنطقة الساخنة ونظام التسخين
تقوم عناصر التسخين والعزل الموجودة داخل الحجرة بإنشاء بيئة درجات الحرارة العالية. يعمل نظام تبريد الحجرة على احتواء هذه الحرارة الشديدة، وحماية الوعاء نفسه من العملية التي يغلفها.
أنظمة التحكم والسلامة
تقوم وحدة تحكم منطقية قابلة للبرمجة (PLC) وواجهة لوحة اللمس بإدارة كل جانب من جوانب تشغيل الفرن. ويشمل ذلك التحكم في منحدرات درجة الحرارة، ونقاط ضبط التفريغ، وملء الغاز الخلفي. السلامة الهيكلية للحجرة هي الأساس الذي يمكن أن تنفذ عليه أدوات التحكم الرقمية الدقيقة العملية بشكل موثوق.
النتائج الرئيسية للتقييم
عند تقييم هذا الفرن التفريغي أو أي فرن آخر، فإن فهم مواصفات الحجرة يسمح لك بمطابقة المعدات مع أهدافك المحددة.
- إذا كان تركيزك الأساسي هو نقاء العملية: فإن التصميم بالكامل من الفولاذ المقاوم للصدأ وتصميم التفريغ العالي مصمم خصيصًا لمنع التلوث الجوي لموادك.
- إذا كان تركيزك الأساسي هو السلامة التشغيلية: فإن التبريد المائي الشامل ذو الجدار المزدوج للحجرة والباب ومنافذ التوصيل هو الميزة الأكثر أهمية لمنع الفشل الهيكلي وضمان موثوقية النظام.
- إذا كان تركيزك الأساسي هو مرونة العملية: فإن القدرة على العمل من تفريغ كامل إلى ضغط إيجابي يبلغ 2 بار تتيح مجموعة واسعة من العمليات، من إزالة الغازات البسيطة إلى عمليات الإخماد بالكربنة المعقدة بالغاز.
في نهاية المطاف، تحدد مواصفات الحجرة قدرتها على إنشاء والحفاظ على بيئة مضبوطة بدقة للمعالجة الحرارية ذات القيمة العالية.

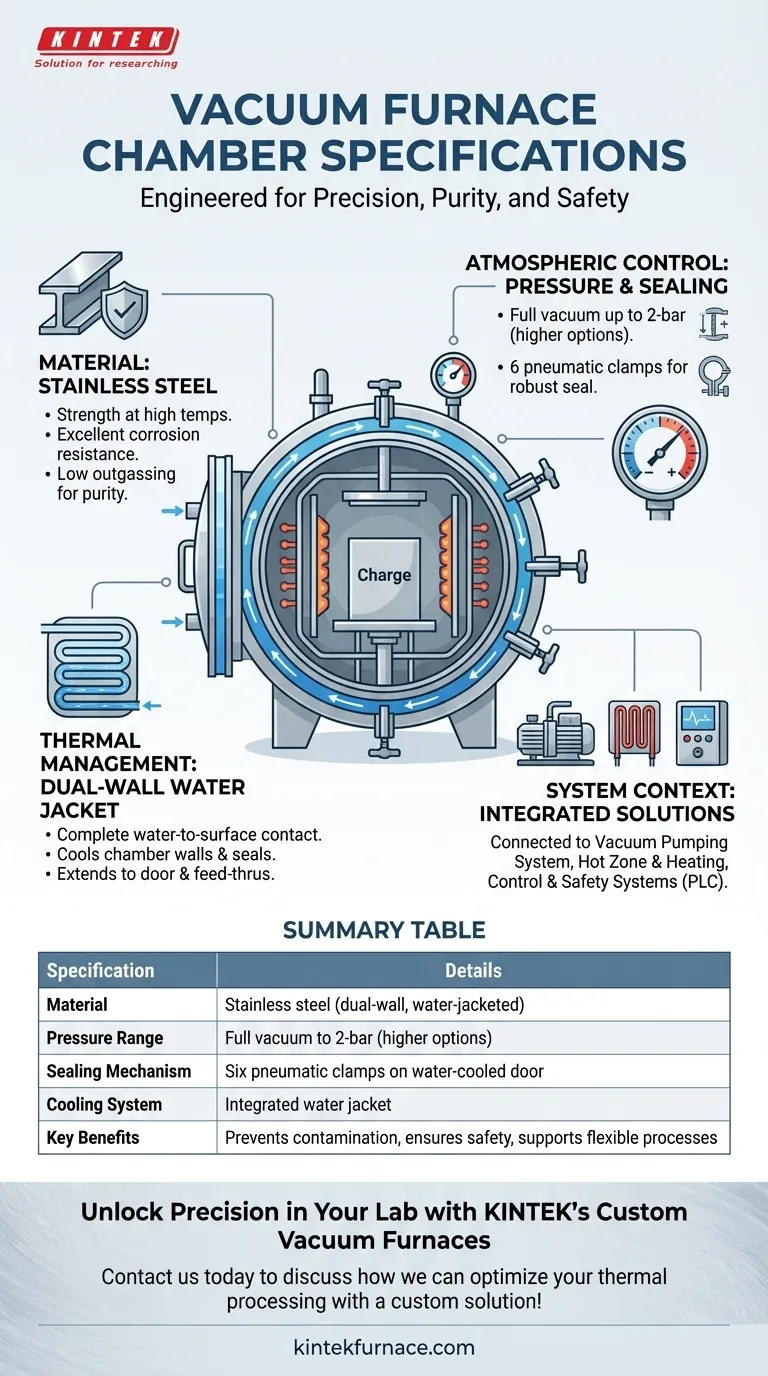

جدول ملخص:
| المواصفات | التفاصيل |
|---|---|
| المادة | الفولاذ المقاوم للصدأ (جدار مزدوج، سترة مائية) |
| نطاق الضغط | تفريغ كامل حتى 2 بار (خيارات أعلى متاحة) |
| آلية الختم | ستة مشابك هوائية على باب مبرد بالماء |
| نظام التبريد | سترة مائية مدمجة للإدارة الحرارية |
| الفوائد الرئيسية | يمنع التلوث، ويضمن السلامة، ويدعم العمليات المرنة |
