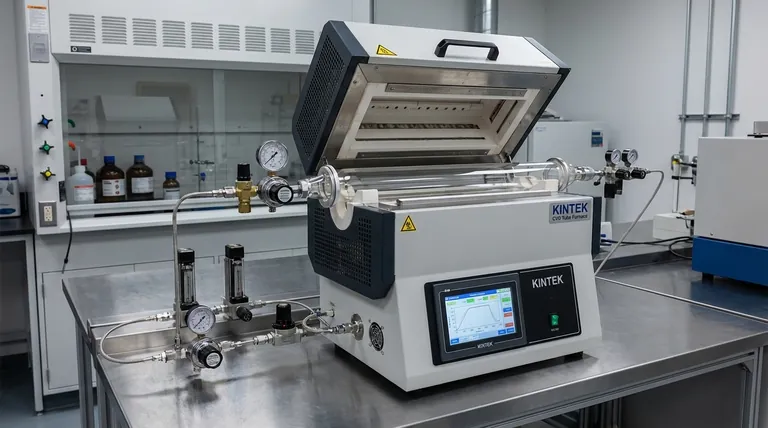

تشغيل فرن أنبوب CVD يتطلب معرفة متخصصة بسبب تصميمه المعقد ومعايير التشغيل الدقيقة.الصيانة المناسبة أمر بالغ الأهمية بنفس القدر لضمان ثبات الأداء وطول العمر.وتختلف هذه الأنظمة اختلافًا كبيرًا عن الأفران الأنبوبية الأبسط في قدرات معالجة الغاز ودقة درجة الحرارة وأنظمة التحكم المتقدمة.تشمل الجوانب التشغيلية الرئيسية التنظيم الدقيق لدرجة الحرارة (غالباً ما تكون دقة ± 1 درجة مئوية)، والتحكم في التسخين متعدد المناطق، وإدارة تدفق الغاز المتطورة لعمليات مثل ترسيب الأغشية الرقيقة.تتضمن الصيانة عمليات الفحص المنتظمة لعناصر التسخين وأنظمة توصيل الغاز ومكونات التفريغ، إلى جانب تحديثات البرامج لوحدات التحكم القابلة للبرمجة.تضيف قدرة الفرن على الحفاظ على أجواء معينة (غازات مفرغة أو خاملة أو تفاعلية) طبقات إلى كل من بروتوكولات التشغيل والصيانة.
شرح النقاط الرئيسية:
-
أنظمة التحكم في درجة الحرارة
- يستخدم وحدات تحكم PID متعددة المراحل بدقة عرض ± 1 درجة مئوية
- ميزات مثل التحكم الضبابي والضبط الذاتي تتكيف مع الأحمال الحرارية
- تسمح التصاميم متعددة المناطق بملامح درجة حرارة مستقلة (على سبيل المثال، 1200 درجة مئوية في منطقة التفاعل مع الحفاظ على 800 درجة مئوية في العادم)
- مثال:يتطلب تشغيل دورة نمو الجرافين لمدة 10 ساعات زيادة في درجة الحرارة بمعدل 5 درجات مئوية/دقيقة مع تجاوز <±2 درجة مئوية
-
مناولة الغاز وإدارة الغلاف الجوي
- يتطلب وحدات تحكم في التدفق الكتلي لمخاليط الغاز الدقيقة (على سبيل المثال، 5% من الميثان في الأرجون)
- يجب أن تتعامل أنظمة العادم مع المنتجات الثانوية المسببة للتآكل (HF من السلائف المفلورة)
- إجراء فحوصات ربع سنوية لموانع تسرب الغاز والصمامات الهوائية لمنع التسريبات
- تحتاج مستويات التفريغ حتى 10³ تور إلى تغيير زيت المضخة بانتظام
-
صيانة عنصر التسخين
- تتحلل عناصر MoSi₂ أو Kanthal بشكل أسرع في الأجواء التفاعلية
- قياسات المقاومة الشهرية تتبع تقادم العنصر
- إعادة محاذاة المنطقة الساخنة كل 500 ساعة تشغيل للحفاظ على انتظام درجة الحرارة
-
بروتوكولات السلامة
- أقفال متداخلة لتدفق مياه التبريد (يتم التحقق من ضغط 2 جيجا في الدقيقة كحد أدنى يوميًا)
- أجهزة استشعار الأكسجين في قنوات العادم للكشف عن الاحتراق غير الكامل
- اختبار أنظمة التطهير في حالات الطوارئ كل أسبوعين باستخدام غاز خامل
-
البرمجيات والأتمتة
- إدارة الوصفة لأكثر من 100 خطوة عملية مع التفرع الشرطي
- تتطلب المراقبة عن بُعد عبر MODBUS TCP/IP تحديثات البرامج الثابتة
- تسجيل البيانات لأكثر من 20 معلمة (الضغط، تدفقات الغاز، قراءات المزدوجات الحرارية)
-
جدول الصيانة الوقائية
- يوميًا:الفحص البصري لأنبوب الكوارتز بحثًا عن الرواسب
- أسبوعيًا:فحص التسرب باستخدام مطياف كتلة الهيليوم
- شهريًا:معايرة جميع المزدوجات الحرارية مقارنة بمعايير المعهد الوطني للمعايير والتكنولوجيا (NIST)
- سنويًا:فحص الطوب الحراري واستبداله
يجلب التعقيد التشغيلي مزايا كبيرة - فرن أنبوب واحد فرن أنبوبي واحد يمكن أن يحل محل العديد من الأفران التقليدية من خلال التعامل مع عمليات الأكسدة والتلدين والترسيب.ومع ذلك، يتطلب هذا التنوع تدريبًا صارمًا للمشغل (عادةً ما بين 40-60 ساعة) وموظفي صيانة مخصصين.هل فكرت في كيف يمكن لخوارزميات الصيانة التنبؤية أن تقلل من وقت تعطل الفرن من خلال تحليل بيانات الأداء التاريخية؟تمثل هذه الأنظمة تقاطعًا بين علم المواد والهندسة الدقيقة، حيث تؤثر كل مهمة صيانة بشكل مباشر على جودة الترسيب ومعدلات الإنتاجية.
جدول ملخص:
| الجانب الرئيسي | المتطلبات التشغيلية | تواتر الصيانة |
|---|---|---|
| التحكم في درجة الحرارة | وحدات تحكم PID متعددة المناطق (دقة ± 1 درجة مئوية)، وملامح تصاعدية (على سبيل المثال، 5 درجات مئوية/دقيقة) | معايرة شهرية للمزدوجة الحرارية |
| مناولة الغاز | وحدات تحكم في التدفق الكتلي للمخاليط الدقيقة (على سبيل المثال، 5% من الميثان في الأرجون)، وتفريغ الهواء حتى 10³ تور | فحوصات ختم الغاز الفصلية |
| عناصر التسخين | عناصر MoSi₂/كانثال؛ مراقبة المقاومة | قياسات المقاومة الشهرية |
| بروتوكولات السلامة | أجهزة تعشيق مياه التبريد (2 جيجاوات في الدقيقة)، وأجهزة استشعار الأكسجين، وأنظمة التطهير في حالات الطوارئ | اختبارات نظام التطهير كل أسبوعين |
| البرمجيات والأتمتة | إدارة الوصفة (أكثر من 100 خطوة)، والمراقبة عن بُعد (MODBUS TCP/IP) | تحديثات البرامج الثابتة حسب الحاجة |
| الصيانة الوقائية | فحص أنابيب الكوارتز، وفحص التسرب، واستبدال الطوب الحراري | الجداول اليومية/الأسبوعية/السنوية |
