يعد التعرف على علامات تدهور منطقة التسخين أمرًا بالغ الأهمية لمنع التوقف المكلف عن العمل وضمان جودة المنتج. المؤشرات الأكثر شيوعًا هي تراجع الأداء – مثل أوقات الضخ الأطول وصعوبة الوصول إلى درجة الحرارة – والتدهور المادي المرئي، مثل العزل المتشقق أو التلوث على الأجزاء النهائية. تشير هذه الأعراض إلى فقدان الكفاءة الحرارية والسلامة الهيكلية داخل قلب الفرن.
نادرًا ما تفشل منطقة التسخين المتدهورة فجأة. بدلاً من ذلك، فإنها تقدم سلسلة من الأدلة المتعلقة بالأداء والأدلة المادية. من خلال فهم هذه العلامات، يمكنك التحول من الإصلاح التفاعلي إلى استراتيجية استباقية، وجدولة الاستبدال وفقًا لشروطك بدلاً من الاستجابة لفشل كارثي.
فهم الأسباب الجذرية لفشل منطقة التسخين
منطقة التسخين في فرن التفريغ هي القلب المعزول عالي الحرارة الذي يحتوي على عناصر التسخين وحمولة العمل. وهي مصممة لظروف قاسية، ولكن هذه الظروف نفسها تؤدي حتمًا إلى تدهورها بمرور الوقت.
المكونات الأساسية ودورها
عادة ما يتم بناء منطقة التسخين من مواد مثل الجرافيت أو المعادن المقاومة للحرارة مثل الموليبدينوم و التنجستن. مكوناتها الأساسية هي عناصر التسخين التي تولد الحرارة وحزمة العزل التي تحتويها، مما يضمن تجانس درجة الحرارة ويحمي وعاء الفرن الخارجي.
الآثار الحتمية للحرارة والوقت
تساهم كل دورة حرارية في التآكل. يمكن أن يتآكل الجرافيت ويتصاعد الغاز منه، ويمكن أن تصبح ألواح العزل هشة وتتشقق، ويمكن أن تتشوه العناصر المعدنية أو تترهل أو تصبح هشة. هذا الانهيار التدريجي هو السبب الجذري لجميع الأعراض المتعلقة بالأداء.
مؤشرات الأداء الرئيسية لمنطقة التسخين المتدهورة
يعد تتبع بيانات أداء الفرن الطريقة الأكثر فعالية لتحديد مشكلة متطورة. يعد التراجع في هذه المقاييس الرئيسية إشارة واضحة إلى أن منطقة التسخين تفقد كفاءتها.
العرض: أوقات ضخ غير فعالة
إذا استغرق فرنك وقتًا أطول تدريجيًا للوصول إلى مستوى التفريغ المطلوب، فقد يكون ذلك علامة على تلوث داخلي. يمكن أن يحبس العزل المتشقق أو المتدهور الرطوبة والملوثات الأخرى، والتي تتصاعد بعد ذلك أثناء دورة الضخ، مما يزيد الحمل على مضخات التفريغ الخاصة بك.
العرض: زيادة استهلاك الطاقة
تتميز منطقة التسخين السليمة بكفاءة عالية في احتواء الطاقة الحرارية. مع تدهور العزل، تهرب المزيد من الحرارة من منطقة العمل وتشع إلى الجدار البارد للفرن. يجب أن يعمل مصدر الطاقة الخاص بك بجهد أكبر ويسحب المزيد من الطاقة لتعويض هذا الفقد الحراري والحفاظ على درجة الحرارة المحددة.
العرض: عدم القدرة على الوصول إلى درجات الحرارة المستهدفة
هذه مرحلة متقدمة من عدم الكفاءة. إذا أصبح فقدان حرارة النظام كبيرًا جدًا بحيث لا يستطيع مصدر الطاقة التعويض، فسيكافح الفرن أو يفشل في الوصول إلى أقصى درجات حرارته أو حتى درجات حرارة التشغيل القياسية.
العرض: فشل مسوحات تجانس درجة الحرارة (TUS)
يعد فشل مسح تجانس درجة الحرارة (TUS) مؤشرًا لا لبس فيه على وجود مشكلة. وهذا يعني أن منطقة التسخين لم تعد قادرة على توفير تسخين متساوٍ. غالبًا ما يحدث هذا بسبب ترهل أو تشوه عناصر التسخين، أو فشل العزل الموضعي مما يخلق بقعًا باردة داخل منطقة العمل، مما يؤثر بشكل مباشر على جودة الجزء.
علامات التدهور المادية والبصرية
بينما توفر بيانات الأداء تحذيرات مبكرة، يوفر الفحص البصري دليلاً قاطعًا على التآكل. غالبًا ما تكون هذه العلامات هي المبرر النهائي للاستبدال الكامل.
العرض: تشققات وتآكل في العزل
تعد التشققات المرئية أو التقشر أو التآكل في لباد الجرافيت أو ألواح العزل علامة مباشرة على الفشل. تخلق هذه التشققات مسارات لهروب الحرارة، مما يقلل بشكل كبير من الكفاءة والتجانس.
العرض: تلوث الجرافيت على الأجزاء
إذا وجدت طبقة سوداء سخامية على أجزائك بعد دورة، فمن المحتمل أن يكون ذلك بسبب تآكل مكونات الجرافيت داخل منطقة التسخين. بالنسبة للعديد من التطبيقات، خاصة في المجالات الطبية والفضائية، يعتبر هذا التلوث غير مقبول.
العرض: بقع ساخنة على الجزء الخارجي للفرن
تعد البقعة الساخنة على الغلاف الخارجي للفرن مشكلة حرجة تتعلق بالسلامة والتشغيل. وهذا يعني أن العزل قد فشل تمامًا لدرجة أن حرارة كبيرة تصل إلى الوعاء المبرد بالماء، مما يشير إلى خرق خطير في سلامة منطقة التسخين. وهذا يتطلب اهتمامًا فوريًا.
فهم المقايضات: الإصلاح مقابل الاستبدال
عند تحديد المشكلة، لا يكون القرار دائمًا استبدالًا بسيطًا. يجب عليك الموازنة بين التكاليف والفوائد للإصلاح الجزئي مقابل إعادة البناء الكامل.
حالة الإصلاح الجزئي
بالنسبة لمنطقة تسخين أحدث بها مشكلة معزولة، يمكن أن يكون الإصلاح فعالاً من حيث التكلفة. يمكن أن يؤدي استبدال عنصر تسخين مكسور واحد أو ترقيع قسم صغير من العزل التالف إلى إطالة عمر الوحدة إذا كانت المكونات المحيطة لا تزال في حالة جيدة.
نقطة التحول للاستبدال الكامل
يصبح الإصلاح غير عملي عندما تواجه إخفاقات متعددة ومنهجية. إذا كانت لديك نتائج TUS سيئة، واستهلاك طاقة مرتفع، وتشققات مرئية في العزل، فمن المحتمل أنك تخوض معركة خاسرة. يعيد استبدال منطقة التسخين بالكامل الفرن إلى مواصفات أدائه وكفاءته الأصلية، مما يعيد ضبط ساعة عمره التشغيلي بشكل فعال.
اتخاذ القرار الصحيح لعمليتك
استخدم هذه المؤشرات لمواءمة استراتيجية الصيانة الخاصة بك مع أهداف عملك الأكثر أهمية.
- إذا كان تركيزك الأساسي هو منع التوقف غير المخطط له: راقب استهلاك الطاقة وأوقات الضخ بشكل استباقي للتنبؤ بالفشل وجدولة الاستبدال أثناء الصيانة المخطط لها.
- إذا كان تركيزك الأساسي هو ضمان جودة المنتج: تعامل مع فشل TUS أو أي علامة على تلوث الأجزاء كمحفز غير قابل للتفاوض للفحص الفوري لمنطقة التسخين واتخاذ الإجراءات اللازمة.
- إذا كان تركيزك الأساسي هو السلامة التشغيلية والكفاءة: اعتبر ارتفاع فواتير الطاقة وخاصة أي بقع ساخنة خارجية كإشارات عاجلة على أن سلامة منطقة التسخين قد تعرضت للخطر وتتطلب تحقيقًا.
من خلال تعلم تفسير هذه العلامات، فإنك تحول صيانة منطقة التسخين من أزمة تفاعلية إلى عملية استراتيجية ومتحكم بها.
جدول الملخص:
| نوع العلامة | المؤشرات الرئيسية | ماذا تعني |
|---|---|---|
| الأداء | أوقات ضخ أطول، زيادة استهلاك الطاقة، فشل TUS | فقدان الكفاءة الحرارية وتجانس درجة الحرارة |
| المادية | عزل متشقق، تلوث الجرافيت على الأجزاء، بقع ساخنة على الجزء الخارجي للفرن | تدهور هيكلي ومخاطر على السلامة |
| نقطة القرار | مشكلة واحدة مقابل إخفاقات منهجية متعددة | يوجه استراتيجية الإصلاح مقابل الاستبدال الكامل |
هل يظهر فرن التفريغ الخاص بك علامات فشل منطقة التسخين؟ لا تنتظر حتى يؤثر الانهيار الكارثي على إنتاجيتك وجودة منتجك. حلول KINTEK المتقدمة لأفران درجات الحرارة العالية، بما في ذلك أفران التفريغ والجو، مدعومة بالبحث والتطوير الاستثنائي وقدرات التخصيص العميقة. يمكننا توفير منطقة تسخين بديلة قوية مصممة خصيصًا لمتطلبات التشغيل المحددة لديك، واستعادة ذروة الأداء والكفاءة. اتصل بخبرائنا اليوم للحصول على استشارة وتأكد من أن فرنك يعمل بشكل موثوق.

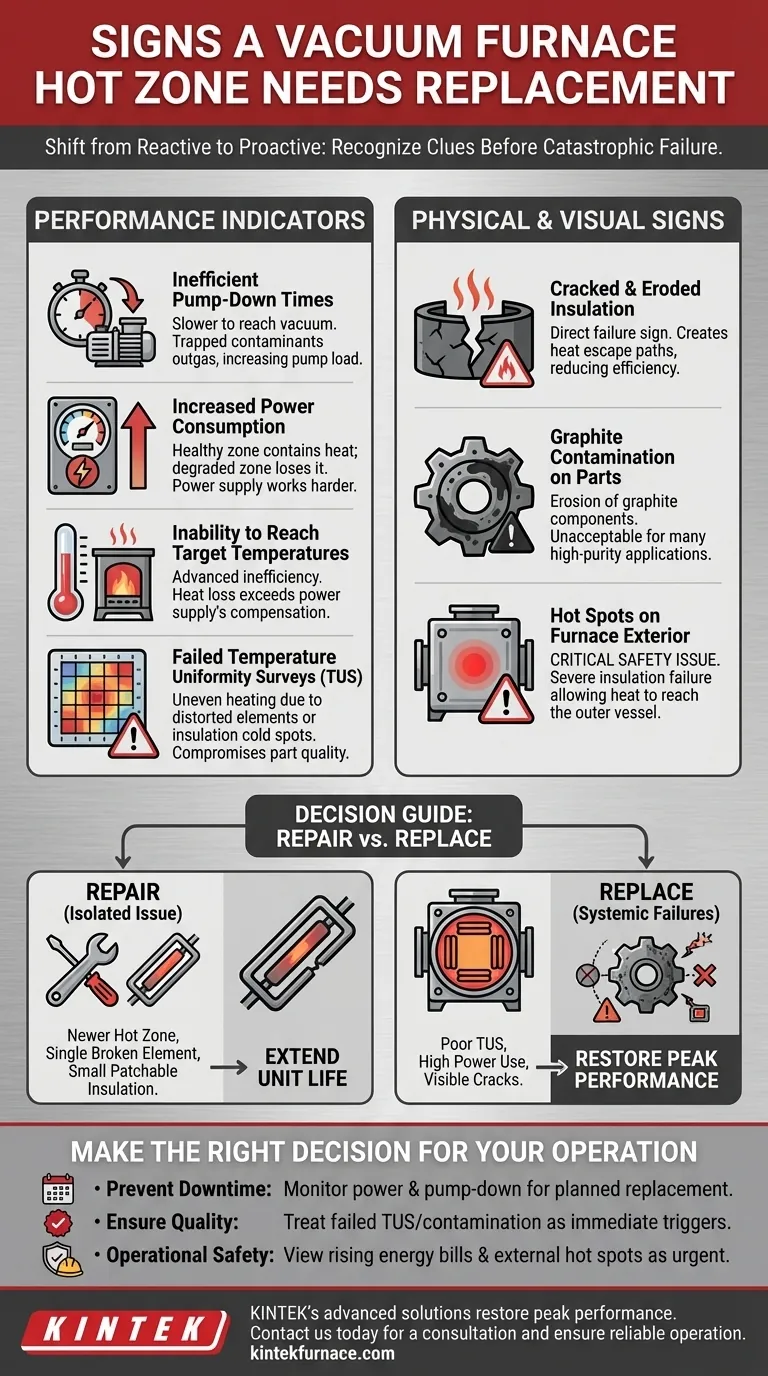

دليل مرئي
