على المستوى الأساسي، التصميمان الرئيسيان لأفران التفريغ هما تكوينات الجدار الساخن و الجدار البارد. يسخن فرن الجدار الساخن حجرة التفريغ بأكملها من الخارج، بينما يستخدم فرن الجدار البارد عناصر تسخين داخلية لإنشاء منطقة ساخنة مركزة داخل وعاء مبرد بالماء. يحدد هذا الاختلاف المعماري الأساسي أداء الفرن وقدراته وتطبيقاته المثالية.
يعد الاختيار بين فرن الجدار الساخن والجدار البارد قرارًا أساسيًا. إنه يحدد درجة الحرارة التي يمكن تحقيقها وسرعة المعالجة ونظافة بيئة التفريغ، مما يؤثر بشكل مباشر على عمليات المواد الممكنة—من التلدين البسيط إلى اللحام بالنحاس عالي الأداء.
تصميم الجدار البارد: المعيار الصناعي
تستخدم الغالبية العظمى من أفران التفريغ الحديثة وعالية الأداء تصميم الجدار البارد. تفصل هذه البنية وظيفة التسخين عن وظيفة احتواء التفريغ.
كيف يعمل
يتكون فرن الجدار البارد من وعاء خارجي، مصنوع عادة من الفولاذ المقاوم للصدأ، ومبطن بقنوات لتبريد الماء. داخل هذا الوعاء البارد، يتم بناء "منطقة ساخنة" باستخدام طبقات من الجرافيت أو دروع إشعاع معدنية. تقوم عناصر التسخين، الموجودة أيضًا داخل المنطقة الساخنة، بإشعاع الحرارة إلى قطعة العمل.
المزايا الرئيسية
الميزة الأساسية هي القدرة على الوصول إلى درجات حرارة عالية جدًا (غالبًا ما تتجاوز 2000 درجة مئوية) بينما يظل الوعاء الرئيسي عند درجة حرارة آمنة وقريبة من درجة الحرارة المحيطة. يسمح هذا التصميم أيضًا بدورات تسخين وتبريد أسرع بكثير، حيث أن المنطقة الساخنة الداخلية خفيفة الوزن فقط هي التي تحتاج إلى تغيير درجة الحرارة.
التطبيقات الشائعة
تجعله القدرة على درجة الحرارة العالية والبيئة النظيفة لأفران الجدار البارد مثالية للعمليات الصعبة. ويشمل ذلك اللحام بالنحاس في الفراغ، وتلبيد السيراميك والمعادن المسحوقة، والمعالجات الحرارية الحرجة مثل التصلب، والتبريد بالغاز، وتلدين السبائك الحساسة.
تصميم الجدار الساخن: البساطة والتوحيد
تمثل أفران الجدار الساخن، والمعروفة أيضًا بأفران الريتورت، فلسفة تصميم أبسط حيث يتم تسخين حجرة التفريغ نفسها.
كيف يعمل
في هذا التكوين، يحتوي وعاء محكم الإغلاق (الريتورت)، وغالبًا ما يكون مصنوعًا من سبيكة نيكل عالية الحرارة أو سيراميك، على قطعة العمل تحت التفريغ. ثم يوضع هذا الريتورت بالكامل داخل فرن هواء منفصل وأكبر يسخنه من الخارج.
المزايا الرئيسية
تعتبر أفران الجدار الساخن أبسط ميكانيكيًا ويمكن أن توفر توحيدًا استثنائيًا لدرجة الحرارة، حيث يتم نقع الجزء بأكمله في بيئة ساخنة بشكل موحد. غالبًا ما تكون أكثر فعالية من حيث التكلفة للتطبيقات ضمن حدود درجة حرارتها.
التطبيقات الأساسية
نظرًا لأن السلامة الهيكلية لمادة الريتورت تتدهور عند درجات حرارة عالية جدًا، تقتصر أفران الجدار الساخن على عمليات درجات الحرارة المنخفضة. تُستخدم عادةً في التقسية بالتفريغ، والشيخوخة، والتلدين حيث يتطلب تسخين دقيق وموحد أقل من حوالي 1150 درجة مئوية.
فهم المقايضات
يتضمن الاختيار بين هذه التصميمات موازنة متطلبات الأداء مقابل التكلفة والتعقيد.
درجة الحرارة والسرعة
تعد أفران الجدار البارد هي الفائز الواضح في أعمال درجات الحرارة العالية والسرعة. يمكنها الوصول بأمان إلى درجات حرارة قد تدمر ريتورت الجدار الساخن ويمكن تبريدها بسرعة لعمليات التبريد. تقتصر تصميمات الجدار الساخن بشكل أساسي على قوة مادة الريتورت الساخن.
النظافة والتلوث
توفر تصميمات الجدار البارد بيئة تفريغ أنظف. نظرًا لأن الوعاء الخارجي يظل باردًا، فإنه لا ينبعث منه شوائب إلى التفريغ. في فرن الجدار الساخن، يمكن أن يصبح الريتورت الساخن بأكمله مصدرًا للتلوث، وهو أمر بالغ الأهمية لمعالجة المواد التفاعلية أو عالية النقاء.
التكلفة والتعقيد
تعتبر أفران الجدار الساخن أبسط بشكل عام وأقل تكلفة في البناء والصيانة. تصميم الجدار البارد أكثر تعقيدًا بطبيعته، ويتطلب أنظمة تبريد بالماء، وبناء منطقة ساخنة داخلية معقدة، وتوصيلات طاقة أكثر تطوراً.
ملاحظة حول التوجه
يمكن بناء كل من أفران الجدار الساخن والبارد بتكوينات أفقية أو رأسية. هذا اختيار ثانوي تحدده لوجستيات تحميل وتفريغ أجزاء معينة، وليس مبدأ تصميم أساسي.
اتخاذ القرار الصحيح لعمليتك
يتم تحديد تصميم الفرن الأمثل بالكامل من خلال المواد ومتطلبات العملية والنتائج المرجوة.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية عالية الأداء، أو اللحام بالنحاس، أو التلبيد: فمن المؤكد أنك تحتاج إلى فرن جدار بارد لقدرته على درجات الحرارة العالية، ودوراته السريعة، ونظافة العملية.
- إذا كان تركيزك الأساسي هو التلدين أو التقسية بدرجات حرارة منخفضة مع التركيز على التوحيد: يوفر فرن الجدار الساخن حلاً أبسط وفعالاً من حيث التكلفة وموحدًا للغاية لهذه التطبيقات.
- إذا كان تركيزك الأساسي هو البحث والتطوير: يوفر فرن الجدار البارد على نطاق المختبر أقصى قدر من التنوع لتجربة مجموعة واسعة من المواد والعمليات.
يمنحك فهم التمييز بين بنية الجدار الساخن والجدار البارد القدرة على اختيار الأداة الدقيقة اللازمة لتحقيق خصائص المواد المطلوبة.
جدول الملخص:
| التصميم | نطاق درجة الحرارة | طريقة التسخين | المزايا الرئيسية | التطبيقات الشائعة |
|---|---|---|---|---|
| الجدار البارد | حتى 2000 درجة مئوية+ | عناصر تسخين داخلية في المنطقة الساخنة | درجة حرارة عالية، دورات سريعة، تفريغ نظيف | اللحام بالنحاس، التلبيد، التصلب، التبريد بالغاز |
| الجدار الساخن | حتى ~1150 درجة مئوية | تسخين خارجي للريتورت بالكامل | تسخين موحد، فعال من حيث التكلفة، بسيط | التقسية، الشيخوخة، التلدين |
هل أنت مستعد لتحسين أداء مختبرك باستخدام فرن التفريغ المناسب؟ بالاعتماد على البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK لمختبرات متنوعة حلول أفران متقدمة ذات درجة حرارة عالية. يتم استكمال خط منتجاتنا، بما في ذلك أفران الموفل، الأنبوبية، الدوارة، أفران التفريغ والجو، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا المصممة خصيصًا أن تعزز كفاءة معالجة المواد ونتائجها!

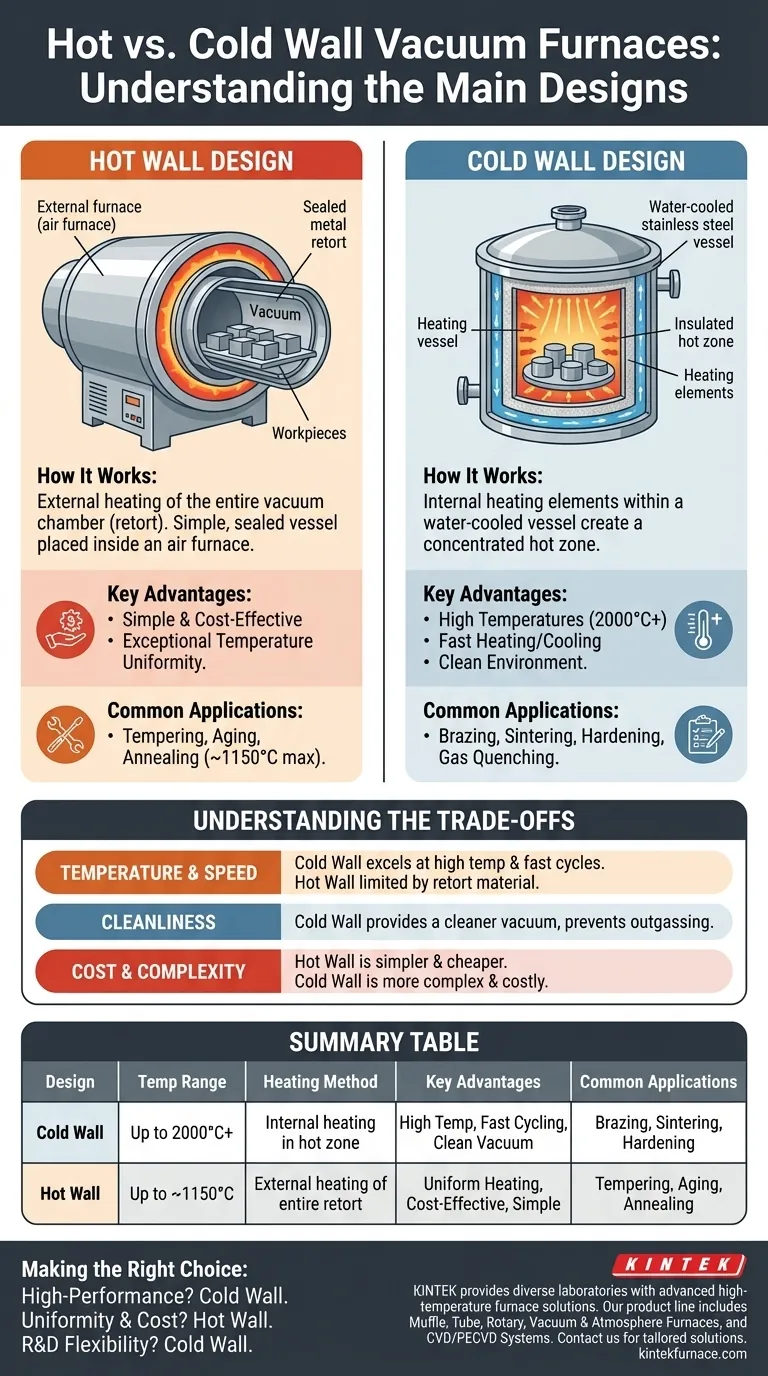

دليل مرئي
