في جوهره، يعمل فرن الترسيب الكيميائي للبخار (CVD) عبر نطاق ضغط يمتد من الفراغ العالي إلى ما يزيد قليلاً عن الضغط الجوي. تم تصميم معظم الأنظمة التجارية والبحثية ليتم التحكم فيها بدقة في أي مكان من بضعة ملي تور (mTorr) حتى 760 تور (الضغط الجوي القياسي)، مع بعض الأنظمة القادرة على التعامل مع ضغوط موجبة قليلاً تصل إلى 2 رطل لكل بوصة مربعة (psig).
نطاق الضغط المحدد لفرن CVD ليس مجرد مواصفات فنية؛ بل هو الرافعة الأساسية للتحكم في التفاعلات الكيميائية التي تعتبر جوهر العملية. فهم ما إذا كان يجب استخدام نظام ضغط مرتفع أو منخفض أمر أساسي للتحكم في الخصائص النهائية وجودة وسرعة ترسيب الفيلم الرقيق.
دور الضغط في عملية الترسيب الكيميائي للبخار (CVD)
يؤثر الضغط داخل غرفة التفاعل بشكل مباشر على تركيز وسلوك جزيئات الغاز الأولية. إنه أحد الركائز الثلاثة الحاسمة للتحكم في CVD، إلى جانب درجة الحرارة ومعدل تدفق الغاز.
تحديد أنظمة التشغيل
غالبًا ما يتم تصنيف عمليات CVD حسب ضغط تشغيلها، حيث يغير هذا بشكل أساسي ديناميكيات الترسيب.
- ترسيب كيميائي للبخار بالضغط المنخفض (LPCVD): يعمل هذا النظام عادةً من حوالي 10 ملي تور إلى بضعة تور. يزيد الضغط المنخفض من المسار الحر المتوسط — المسافة المتوسطة التي يقطعها جزيء الغاز قبل أن يصطدم بجزيء آخر.
- ترسيب كيميائي للبخار بالضغط الجوي (APCVD): كما يوحي الاسم، تحدث هذه العملية عند الضغط الجوي القياسي أو بالقرب منه (760 تور). يكون المسار الحر المتوسط للجزيئات قصيرًا للغاية، مما يؤدي إلى ظروف تفاعل مختلفة جدًا.
- ترسيب كيميائي للبخار تحت الضغط الجوي (SACVD): هذه هي منطقة وسطية، تعمل بين نطاقات LPCVD و APCVD (تقريبًا 100-600 تور). وتهدف إلى تحقيق التوازن بين فوائد كلا النظامين.
كيف يحدد الضغط خصائص الفيلم
يؤثر إعداد الضغط بشكل مباشر على المادة النهائية. يؤدي خفض الضغط إلى تقليل تركيز الغاز الأولي، مما يبطئ معدل التفاعلات الكيميائية على الركيزة وفي الطور الغازي.
يؤدي هذا إلى عملية تعتمد بشكل أكبر على تفاعلات السطح، مما ينتج عنه أفلام ذات نقاء أعلى، وكثافة أفضل، ومطابقة متفوقة — القدرة على تغطية الأسطح المعقدة وغير المستوية بشكل موحد.
كيف يتم التحكم في الضغط وقياسه
يعد تحقيق الضغط الدقيق والحفاظ عليه عملية متعددة الخطوات يتم إدارتها بواسطة نظام تحكم متكامل. هذا ليس إعدادًا ثابتًا بل توازن ديناميكي.
دور مضخات التفريغ
أولاً، تقوم مضخة ميكانيكية أو سلسلة من المضخات بإنشاء فراغ أساسي داخل غرفة الفرن. يزيل هذا الغازات الجوية والملوثات. قد يكون الفراغ الأساسي النموذجي أقل من 5 ملي تور، مما يخلق بيئة نظيفة قبل بدء العملية.
من الفراغ الأساسي إلى ضغط العملية
بمجرد تحقيق الفراغ الأساسي، يتم إدخال الغازات الأولية إلى الغرفة عبر وحدات تحكم تدفق الكتلة. وفي الوقت نفسه، يقوم صمام خانق يقع بين الغرفة ومضخة التفريغ بتعديل معدل العادم.
يقوم نظام التحكم بموازنة تدفق الغاز الداخل مع تدفق الغاز الخارج عبر الصمام الخانق للحفاظ على ضغط عملية مستقر ودقيق عند نقطة الضبط المطلوبة، سواء كان 500 ملي تور لعملية LPCVD أو 760 تور لـ APCVD.
فهم المقايضات
يعد الاختيار بين عملية الضغط العالي والضغط المنخفض قرارًا حاسمًا مدفوعًا بالأهداف المحددة للترسيب. لا يوجد ضغط "أفضل" واحد؛ يوجد فقط الضغط الصحيح للتطبيق.
ضغط عالٍ (APCVD): السرعة مقابل الجودة
يوفر التشغيل عند الضغط الجوي تركيزًا عاليًا جدًا من الجزيئات الأولية بالقرب من الركيزة. ينتج عن ذلك معدلات ترسيب عالية جدًا، غالبًا ما تقاس بالميكرومتر في الدقيقة.
المقايضة الرئيسية هي التحكم. يمكن أن يؤدي المسار الحر القصير إلى تفاعلات غير مرغوب فيها في الطور الغازي، والتي يمكن أن تخلق جزيئات تسقط على الفيلم، مما يقلل من جودته. يمكن أن يكون التوحيد أيضًا تحديًا.
ضغط منخفض (LPCVD): المطابقة مقابل السرعة
يؤدي التشغيل تحت التفريغ إلى تقليل معدل الترسيب بشكل كبير لأنه يوجد عدد أقل من الجزيئات الأولية المتاحة للتفاعل.
الفائدة الرئيسية هي جودة الفيلم الاستثنائية. يسمح المسار الحر الطويل للجزيئات بالوصول إلى التضاريس المعقدة وتغطيتها بشكل موحد، مما يجعل LPCVD هو المعيار للتطبيقات التي تتطلب أفلامًا عالية النقاء وعالية المطابقة، كما هو الحال في تصنيع أشباه الموصلات.
اتخاذ القرار الصحيح لتطبيقك
يعد اختيار نظام الضغط الصحيح ضروريًا لتحقيق النتائج المادية المرغوبة بكفاءة وفعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية للطلاءات الأبسط: غالبًا ما يكون APCVD هو الخيار الأفضل نظرًا لسرعة الترسيب السريعة.
- إذا كان تركيزك الأساسي هو الأفلام عالية النقاء والموحدة على الهياكل ثلاثية الأبعاد المعقدة: فإن LPCVD هو النهج الضروري والمعياري.
- إذا كنت في بيئة بحث وتطوير: يوفر النظام المرن القادر على العمل عبر الطيف الكامل من ملي تور إلى الضغط الجوي أكبر قدرة على اكتشاف المواد.
في النهاية، الضغط هو القرص الذي تديره لتصميم البيئة التي يتم فيها إنشاء مادتك.
جدول الملخص:
| نظام الضغط | النطاق النموذجي | الخصائص الرئيسية | التطبيقات الشائعة |
|---|---|---|---|
| ترسيب كيميائي للبخار بالضغط المنخفض (LPCVD) | 10 ملي تور إلى بضعة تور | نقاء عالٍ، مطابقة فائقة، ترسيب أبطأ | تصنيع أشباه الموصلات، أفلام رقيقة عالية الجودة |
| ترسيب كيميائي للبخار تحت الضغط الجوي (SACVD) | 100-600 تور | فوائد متوازنة لـ LPCVD و APCVD | العمليات الوسيطة التي تتطلب التوحيد والسرعة |
| ترسيب كيميائي للبخار بالضغط الجوي (APCVD) | ~760 تور | معدلات ترسيب عالية، احتمالية لجودة فيلم أقل | طلاءات عالية الإنتاجية للهياكل الأبسط |
هل تحتاج إلى فرن CVD مصمم خصيصًا لمتطلبات الضغط لديك؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول متقدمة لأفران درجات الحرارة العالية، بما في ذلك أنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق أننا نلبي احتياجاتك التجريبية الفريدة بدقة للحصول على أفضل ترسيب للفيلم الرقيق. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز كفاءة ونتائج مختبرك!

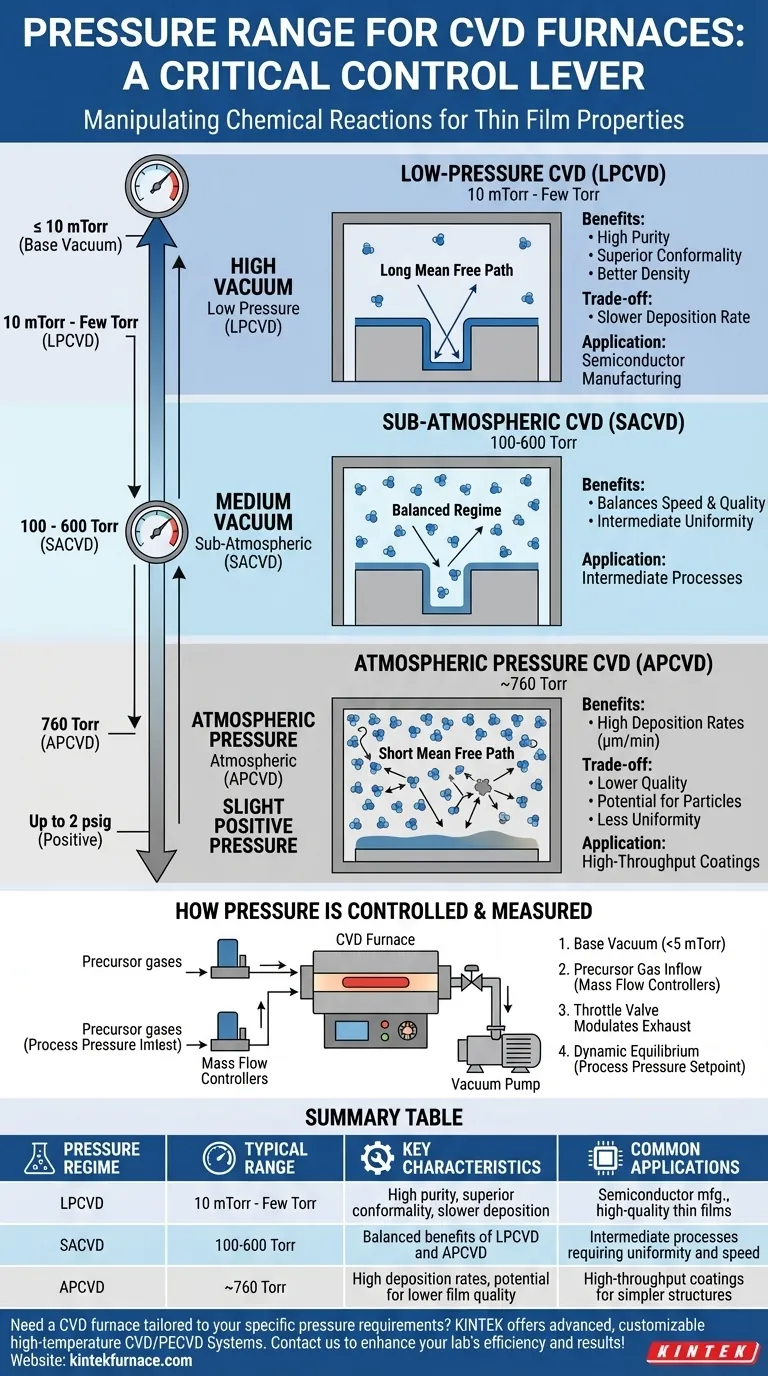

دليل مرئي
