الطريقتان السائدتان لإنشاء الطبقات الرقيقة للغاية الضرورية للتكنولوجيا الحديثة هما الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD). بينما تحقق كلتا الطريقتين نتيجة مماثلة – طبقة رقيقة على ركيزة – إلا أنهما تعملان بمبادئ مختلفة جوهريًا. PVD هي عملية فيزيائية تنقل المواد من مصدر إلى ركيزة، بينما CVD هي عملية كيميائية تُصنّع الغشاء مباشرة على الركيزة من سلائف غازية.
يُعد الاختيار بين PVD و CVD قرارًا أساسيًا في هندسة المواد. ويعتمد على سؤال رئيسي واحد: هل الأفضل نقل المادة المطلوبة فيزيائيًا إلى سطح، أم نموها كيميائيًا هناك من البداية؟
فهم الترسيب الفيزيائي للبخار (PVD)
المبدأ الأساسي: عملية خط الرؤية
تعمل PVD داخل غرفة مفرغة عن طريق قذف الذرات فيزيائيًا من مادة مصدر صلبة، تُعرف باسم "الهدف". تنتقل هذه الذرات المقذوفة في خط مستقيم عبر الفراغ وتتكثف على الركيزة، لتشكل الغشاء الرقيق.
فكر في الأمر كشكل من أشكال الرش الذري. نظرًا لأن الذرات تنتقل في خط مستقيم، تُعتبر PVD تقنية خط الرؤية.
الخصائص الرئيسية لـ PVD
تُجرى عمليات PVD عادةً في درجات حرارة أقل مقارنة بـ CVD التقليدية. وغالبًا ما تكون الأغشية الناتجة كثيفة جدًا ويمكن أن تمتلك صلابة عالية ومقاومة للتآكل.
تشمل طرق PVD الشائعة التذرير (باستخدام بلازما أيونية لقصف الهدف) والتبخير الحراري (تسخين المصدر حتى يتبخر).
تفكيك الترسيب الكيميائي للبخار (CVD)
المبدأ الأساسي: البناء من الغاز
تُصنّع CVD غشاءً مباشرة على الركيزة من خلال التفاعلات الكيميائية. تُدخل الغازات السابقة التي تحتوي على العناصر الكيميائية المطلوبة إلى غرفة التفاعل.
تتسبب درجات الحرارة العالية أو مصادر الطاقة الأخرى في تفاعل هذه الغازات أو تحللها على سطح الركيزة الساخن، تاركة وراءها المادة الصلبة المطلوبة كغشاء رقيق.
دور البلازما: تعزيز العملية (PECVD)
إحدى المتغيرات الهامة هي الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD). بدلاً من الاعتماد فقط على الحرارة العالية، تستخدم هذه الطريقة مصدر طاقة مثل الموجات الدقيقة لتوليد بلازما.
تعمل هذه البلازما على تنشيط الغازات السابقة، مما يسمح بحدوث التفاعلات الكيميائية في درجات حرارة أقل بكثير. وهذا أمر حيوي لترسيب الأغشية على الركائز التي لا تتحمل الحرارة العالية، مثل البلاستيك أو بعض المكونات الإلكترونية.
فهم المفاضلات: PVD مقابل CVD
يتطلب اختيار الطريقة الصحيحة فهم التنازلات المتأصلة بين النهجين.
درجة حرارة الترسيب
غالبًا ما تتطلب عمليات CVD التقليدية درجات حرارة عالية جدًا (أكثر من 600 درجة مئوية) لدفع التفاعلات الكيميائية الضرورية. وهذا يحد من أنواع الركائز التي يمكن استخدامها.
تعمل PVD و PECVD في درجات حرارة أقل بكثير، مما يجعلها متوافقة مع مجموعة واسعة من المواد، بما في ذلك البوليمرات والأجهزة الإلكترونية المعالجة مسبقًا.
التغطية المتجانسة (Conformal Coverage)
تشير التغطية المتجانسة إلى قدرة الغشاء على تغطية التضاريس المعقدة ثلاثية الأبعاد بشكل موحد.
نظرًا لأن CVD تعتمد على الغازات التي يمكن أن تتدفق داخل وحول الميزات المجهرية، فإنها توفر طبقات متجانسة ممتازة وموحدة للغاية.
طبيعة خط الرؤية لـ PVD تجعل من الصعب تغطية جوانب وقيعان الخنادق أو الأشكال المعقدة، مما يؤدي إلى سمك غير موحد.
نقاء الغشاء وهيكله
يمكن لـ CVD غالبًا أن تنتج أغشية ذات نقاء عالٍ للغاية وهياكل بلورية متحكم بها. نظرًا لأن الغشاء يُصنّع ذرة تلو الأخرى من سلائف غازية عالية النقاء، فمن الممكن تحقيق جودة مواد استثنائية.
في PVD، يمكن نقل أي شوائب موجودة في الهدف المصدر مباشرة إلى الغشاء المتنامي.
اتخاذ الخيار الصحيح لتطبيقك
يعتمد اختيار PVD مقابل CVD بالكامل على المتطلبات المحددة للمنتج النهائي.
- إذا كان تركيزك الأساسي على طلاء صلب وكثيف ومعدني أو سيراميكي على سطح مسطح نسبيًا: غالبًا ما تكون PVD هي الطريقة الأكثر مباشرة ومتانة وفعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي على غشاء نقي للغاية وموحد ومتجانس لتصنيع أشباه الموصلات: تُعد CVD المعيار الصناعي الراسخ لإنشاء طبقات عازلة وشبه موصلة عالية الجودة.
- إذا كان تركيزك الأساسي على طلاء ركيزة حساسة للحرارة بغشاء عالي الجودة: تُعد عملية ذات درجة حرارة منخفضة مثل PVD أو PECVD ضرورية لمنع التلف.
من خلال فهم هذا التمييز الأساسي بين النقل الفيزيائي والتخليق الكيميائي، يمكنك التنقل بفعالية في مشهد ترسيب الأغشية الرقيقة.
جدول الملخص:
| الطريقة | المبدأ الأساسي | درجة حرارة الترسيب | التغطية المتجانسة | التطبيقات الشائعة |
|---|---|---|---|---|
| PVD | نقل مادي للمادة في الفراغ | أقل (على سبيل المثال، < 600 درجة مئوية) | ضعيفة (خط الرؤية) | طلاءات صلبة، أسطح مستوية |
| CVD | تخليق كيميائي من الغازات | أعلى (على سبيل المثال، > 600 درجة مئوية) | ممتازة (تدفق الغاز) | أشباه الموصلات، أغشية نقية |
من خلال الاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، توفر KINTEK لمختبرات متنوعة حلول أفران متطورة عالية الحرارة. يكتمل خط إنتاجنا، الذي يشمل أفران التكليس والأنبوبية والدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية متطلبات التجربة الفريدة بدقة. عزز عمليات ترسيب الأغشية الرقيقة لديك من خلال حلولنا المصممة خصيصًا – اتصل بنا اليوم لمناقشة كيف يمكننا دعم أهداف البحث والتطوير الخاصة بك!

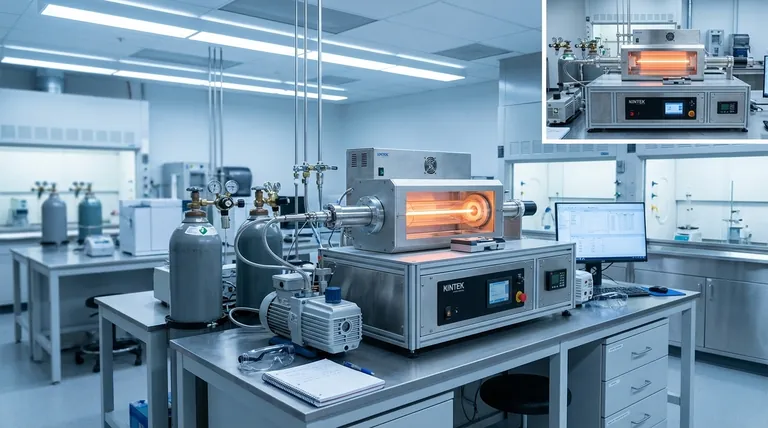

دليل مرئي
