في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، لا تعد بيئة الفراغ مجرد شرط مسبق؛ بل هي الأساس الكامل للعملية. يخدم الفراغ وظيفتين أساسيتين لا يمكن التنازل عنهما: فهو يزيل الملوثات الجوية غير المرغوب فيها التي قد تؤثر على نقاء الفيلم، ويوفر ظروف الضغط المنخفض الضرورية لتوليد والحفاظ على بلازما مستقرة وفعالة. هذه البيئة شديدة التحكم هي التي تمكن التفاعلات الكيميائية الدقيقة اللازمة لتشكيل أغشية رقيقة عالية الجودة على الركيزة.
من المفاهيم الخاطئة الشائعة أن وظيفة الفراغ الوحيدة هي إزالة الهواء. في الواقع، التحكم في مستوى الفراغ هو الطريقة الأساسية لمعالجة الخصائص الفيزيائية للبلازما، والتي تحدد بشكل مباشر جودة الفيلم المترسب النهائي، وتوحيده، وخصائصه.
الأساس: النقاء والتحكم
يخلق الضخ الأولي لغرفة PECVD لوحًا نظيفًا، وهو أمر ضروري لأي ترسيب مواد عالي الدقة. يتعلق هذا بالتحكم في ما يُسمح له بالمشاركة في التفاعل.
القضاء على المتفاعلات غير المرغوب فيها
الهواء من حولنا هو خليط من الغازات المتفاعلة، بشكل أساسي النيتروجين والأكسجين وبخار الماء. إذا كانت هذه الجزيئات موجودة أثناء الترسيب، فإنها ستتضمن نفسها حتماً في الفيلم النامي، مما يخلق ملوثات مثل الأكاسيد أو النتريدات غير المرغوب فيها.
تؤدي هذه الشوائب إلى تدهور شديد في الخصائص الكهربائية أو البصرية أو الميكانيكية المرغوبة للفيلم، مما يجعل العملية غير فعالة. يعمل الفراغ كـ "غرفة نظيفة" كيميائية، مما يضمن أن الأنواع الوحيدة الموجودة هي تلك التي تدخلها عن قصد.
إنشاء جو محكم
بمجرد إخلاء الغرفة إلى "ضغط أساسي" منخفض، يمكن إدخال غازات السلائف المحددة بكميات دقيقة ومقاسة. يضمن الفراغ أن بيئة العملية تتكون فقط من هذه الغازات المختارة. يمنح هذا المشغل تحكمًا كاملاً في التركيب الكيميائي والستوكيومتري للفيلم الرقيق الناتج.
التلاعب بفيزياء البلازما عبر الضغط
بعد إنشاء بيئة نقية، يتم تعديل مستوى الفراغ إلى "ضغط عملية" محدد. هذا الضغط هو متغير حرج يحكم بشكل مباشر فيزياء البلازما.
مفهوم المسار الحر المتوسط
المسار الحر المتوسط هو متوسط المسافة التي يقطعها جسيم، مثل إلكترون أو جزيء غاز، قبل أن يصطدم بجسيم آخر. هذه المسافة تتناسب عكسياً مع الضغط.
عند الضغط العالي (مثل الضغط الجوي)، يكون المسار الحر المتوسط قصيرًا للغاية. عند الضغط المنخفض (في الفراغ)، تكون الجسيمات متباعدة بشكل أكبر، وبالتالي يكون المسار الحر المتوسط أطول بكثير.
تنشيط البلازما والحفاظ عليها
يعد المسار الحر المتوسط الطويل أمرًا بالغ الأهمية لإنشاء البلازما. في PECVD، يسرع المجال الكهربائي الإلكترونات الحرة. يسمح المسار الحر المتوسط الطويل لهذه الإلكترونات باكتساب كمية كبيرة من الطاقة الحركية قبل الاصطدام بجزيء غاز.
عندما يصطدم إلكترون بطاقة كافية بجزيء غاز، يمكن أن يطرد إلكترونًا آخر، مما يخلق أيونًا موجبًا. هذه العملية، المعروفة باسم التأين، هي ما يخلق البلازما ويحافظ عليها. إذا كان الضغط مرتفعًا جدًا والمسار الحر المتوسط قصيرًا جدًا، فستتصادم الإلكترونات بشكل متكرر، ولن تتمكن من اكتساب طاقة كافية، ولن تتمكن من إنشاء بلازما مستقرة.
التحكم في توحيد الترسيب
يؤثر المسار الحر المتوسط أيضًا على كيفية انتقال الأنواع الكيميائية المتفاعلة من البلازما إلى الركيزة. يسمح المسار الأطول لهذه الأنواع بالتحرك بحرية أكبر في جميع أنحاء الغرفة قبل أن تهبط على سطح الركيزة. يساعد هذا في تسوية أي اختلافات محلية في كثافة البلازما، مما يؤدي إلى سمك فيلم أكثر اتساقًا وتوحيدًا عبر الرقاقة بأكملها.
فهم المقايضات
اختيار ضغط العملية لا يتعلق بإيجاد أدنى قيمة ممكنة؛ إنه حل وسط استراتيجي يعتمد على النتيجة المرجوة.
النقاء والكثافة مقابل معدل الترسيب
يؤدي الضغط المنخفض جدًا للعملية (فراغ عالٍ) إلى مسار حر متوسط طويل، وهو ممتاز لإنشاء أيونات عالية الطاقة يمكن أن تنتج أغشية نقية وكثيفة جدًا. ومع ذلك، يعني الضغط المنخفض أيضًا وجود عدد أقل من جزيئات الغاز المتفاعلة المتاحة، مما قد يبطئ بشكل كبير معدل الترسيب.
استقرار البلازما
بينما الفراغ ضروري، فإن الضغط المنخفض جدًا يمكن أن يجعل من الصعب إطلاق والحفاظ على بلازما كثيفة ومستقرة. يجب أن يكون هناك عدد كافٍ من جزيئات الغاز لتعمل كهدف للتأين. الضغط المثالي هو نقطة توازن: منخفض بما يكفي لمسار حر متوسط مفيد، ولكنه مرتفع بما يكفي للحفاظ على بلازما قوية.
اتخاذ القرار الصحيح لهدفك
المستوى المثالي للفراغ ليس قيمة واحدة ولكنه يعتمد كليًا على خصائص الفيلم المطلوبة. عند إعداد عملية PECVD، ضع في اعتبارك الهدف الأساسي.
- إذا كان تركيزك الأساسي هو أقصى نقاء وكثافة للفيلم: فقم بإعطاء الأولوية لضغط أساسي أقل لإزالة الملوثات وضغط عملية يخلق مسارًا حرًا متوسطًا طويلًا لقصف الأيونات عالية الطاقة.
- إذا كان تركيزك الأساسي هو معدل ترسيب عالٍ: قد تحتاج إلى العمل بضغط عملية أعلى قليلاً لزيادة تركيز الأنواع المتفاعلة، مع قبول مقايضة محتملة في جودة الفيلم.
- إذا كان تركيزك الأساسي هو طلاء هياكل ثلاثية الأبعاد معقدة: قد يكون الضغط الأعلى (ومسار حر متوسط أقصر) مفيدًا، لأنه يعزز المزيد من الاصطدامات وترسيب أقل اتجاهًا، مما يحسن مدى تغطية الفيلم للجدران الجانبية العمودية.
في النهاية، إتقان بيئة الفراغ هو المفتاح للتحكم في نتيجة عملية PECVD نفسها.
جدول الملخص:
| وظيفة الفراغ | التأثير الرئيسي |
|---|---|
| يزيل الملوثات | يضمن نقاء الفيلم ويمنع الشوائب |
| يتحكم في البلازما عبر الضغط | يمكّن البلازما المستقرة والتفاعلات الدقيقة |
| يدير المسار الحر المتوسط | يحسن توحيد الترسيب وخصائص الفيلم |
أطلق العنان للإمكانات الكاملة لعمليات PECVD الخاصة بك باستخدام حلول KINTEK المتقدمة! بالاستفادة من البحث والتطوير المتميز والتصنيع الداخلي، نوفر لمختلف المختبرات أنظمة أفران عالية الحرارة مثل أنظمة CVD/PECVD، أفران Muffle، أفران الأنبوب، الأفران الدوارة، وأفران الفراغ والجو. تضمن قدرتنا القوية على التخصيص العميق أننا نلبي بدقة متطلباتك التجريبية الفريدة لترسيب أغشية رقيقة فائقة. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز كفاءة مختبرك ونتائجه!

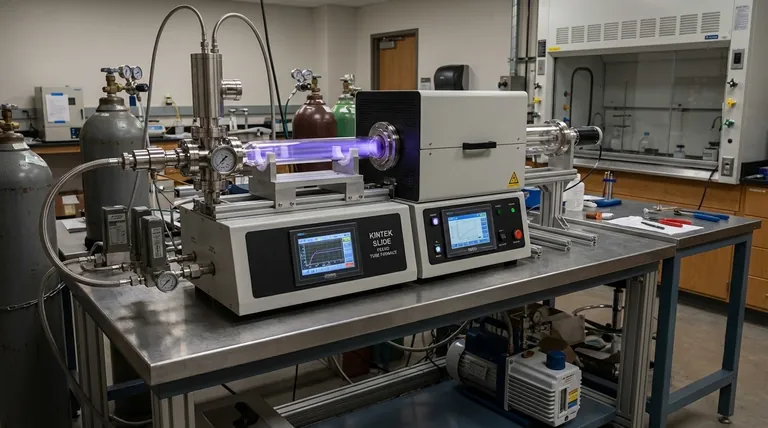

دليل مرئي
