هندسة اليقين: كيف تتقن الأفران الأنبوبية التوحيد الحراري

تخيل عالم مواد يقضي أسابيع في تطوير مسحوق سيراميك جديد. الخطوة الأخيرة هي التلبيد - وهي عملية تسخين دقيقة لدمج الجسيمات في مكون صلب عالي القوة. يضعون العينة في فرن، ويضبطون درجة الحرارة، وينتظرون.

بعد ساعات، يسحبونها. إنها ملتوية، مع تشققات دقيقة تشبه شبكة العنكبوت على السطح. التجربة فاشلة.

السبب لم يكن خطأ في الصيغة أو عيبًا في العملية. لقد كان عدوًا غير مرئي: بضع درجات من تباين درجة الحرارة عبر حجرة الفرن. "بقعة ساخنة".

يسلط هذا السيناريو الضوء على حقيقة أساسية في علم المواد والكيمياء: التسخين الدقيق لا يتعلق بالوصول إلى درجة حرارة مستهدفة. يتعلق الأمر بإنشاء بيئة من التوحيد الحراري المطلق. هذا هو التحدي الأساسي الذي تم تصميم الأفران الأنبوبية لحله.

إنه نظام مبني على الثقة، حيث يعمل الذكاء الرقمي والتصميم المادي معًا.

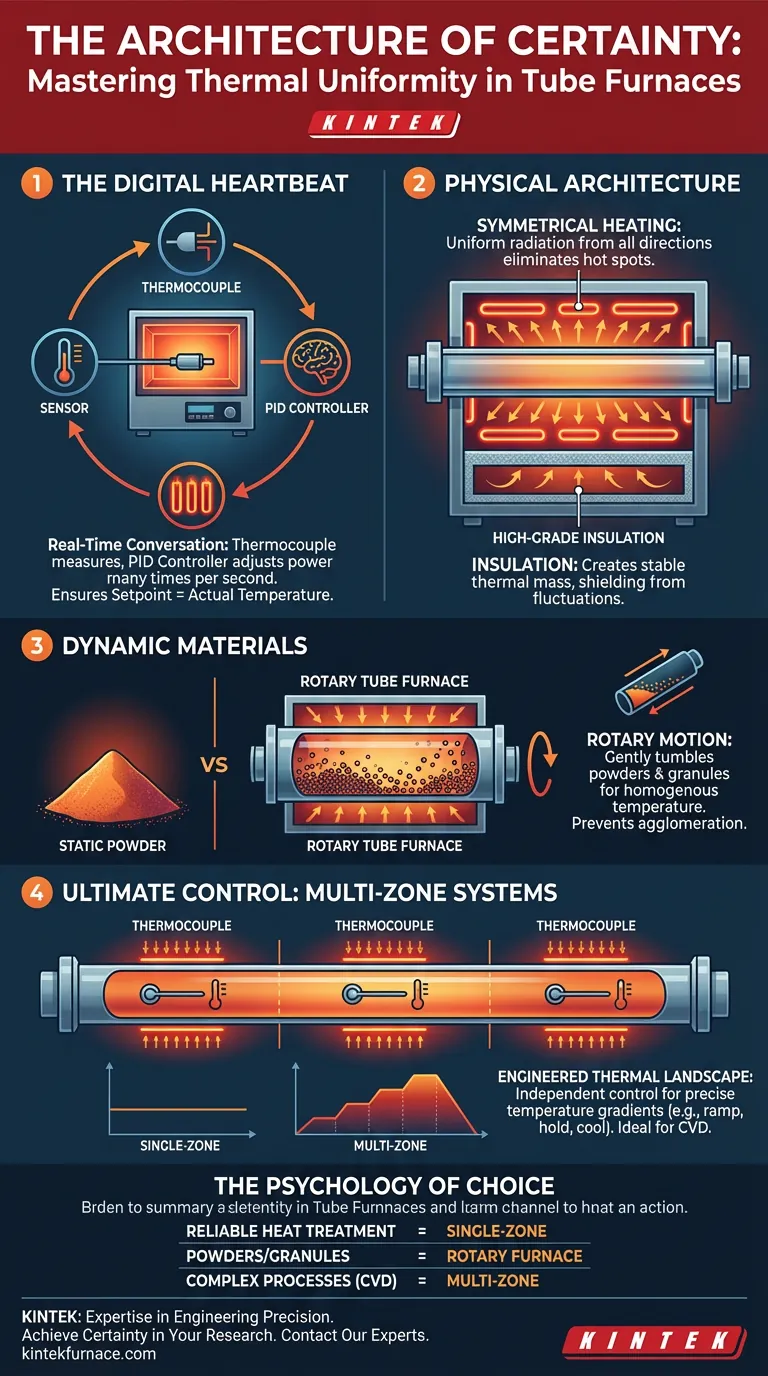

نبض القلب الرقمي: محادثة في الوقت الفعلي

قدرة الفرن على الحفاظ على درجة حرارة محددة تبدو بسيطة، لكنها تعتمد على حلقة تغذية راجعة مستمرة وعالية السرعة - نظام عصبي رقمي.

المستشعر والدماغ

المزدوجة الحرارية: هذه هي النهايات العصبية. مستشعر درجة حرارة عالي الحساسية موضوع داخل حجرة التسخين، يقيس باستمرار الواقع الحراري للبيئة.
وحدة تحكم PID: هذا هو الدماغ. يتلقى بيانات من المزدوجة الحرارية ويقارنها بنقطة الضبط المطلوبة.

هذا ليس مفتاح تشغيل/إيقاف بسيط. تقوم وحدة التحكم باستمرار بإجراء تعديلات دقيقة، وزيادة أو تقليل الطاقة لعناصر التسخين. هذه المحادثة الدائمة، التي تحدث عدة مرات في الثانية، هي خط الدفاع الأول ضد انحراف درجة الحرارة. إنها تضمن أن درجة الحرارة التي *تضبطها* هي درجة الحرارة التي *تحصل عليها*.

الهيكل المادي للثقة

وحدة تحكم ذكية لا فائدة لها إذا كان جسم الفرن سيئ التصميم. التوحيد هو في النهاية خاصية فيزيائية، هيكل مصمم للقضاء على الفوضى الحرارية.

تسخين متماثل

لا يتم وضع عناصر التسخين بشكل عشوائي. يتم وضعها بشكل استراتيجي حول محيط أنبوب العملية بالكامل.

يضمن هذا إشعاع الطاقة الحرارية إلى الداخل من جميع الاتجاهات في وقت واحد، مما يغلف العينة بمجال حراري متوازن تمامًا. يزيل إمكانية أن يكون جانب واحد أكثر سخونة من الآخر.

احتواء الطاقة

عزل الألياف السيراميكية عالية الجودة هو بلا شك البطل المجهول للاستقرار الحراري.

وظيفتها الأساسية واضحة: منع الحرارة من الهروب. ولكن دورها الأكثر أهمية هو إنشاء كتلة حرارية مستقرة وقابلة للتنبؤ. من خلال احتجاز الحرارة، يضمن العزل أن البيئة الداخلية محمية من التقلبات الخارجية وأن الطاقة المشعة تظل ثابتة. إنه يحول الحجرة إلى عالمها المستقل والمستقر.

عندما لا يكون الثابت كافيًا: إتقان المواد الديناميكية

بالنسبة للعينة الصلبة والثابتة، غالبًا ما يكون مزيج التحكم الرقمي والتصميم المادي كافيًا. ولكن ماذا عن المساحيق والحبيبات أو المواد التي يمكن أن تتكتل؟

هنا تصبح المشكلة مشكلة في الفيزياء، وليس فقط الحرارة. كومة المسحوق الثابتة سيكون لديها دائمًا جسيمات في الداخل معزولة عن جيرانها، مما يخلق بقعًا باردة لا مفر منها.

قوة الحركة

لهذا السبب توجد الأفران الأنبوبية الدوارة. عن طريق تدوير الأنبوب العملية باستمرار، يقوم الفرن بتقليب المادة بالداخل بلطف.

يتم تعريض كل جسيم بشكل منهجي لمصدر الحرارة المشعة.
يتم منع التكتل.
تصل الدفعة بأكملها إلى درجة حرارة متجانسة.

بالنسبة للعمليات التي تتطلب تدفقًا مستمرًا، فإن بعض الأفران الدوارة تميل أيضًا، باستخدام الجاذبية لضمان وقت إقامة ثابت أثناء انتقال المادة عبر منطقة التسخين.

التحكم النهائي: هندسة المناظر الطبيعية الحرارية

تتطلب التطبيقات الأكثر تطلبًا، مثل ترسيب البخار الكيميائي (CVD)، أكثر من مجرد درجة حرارة موحدة. قد يحتاجون إلى تدرج درجة حرارة يتم التحكم فيه بشكل مثالي - رحلة حرارية للمادة.

أنظمة التسخين متعددة المناطق

تقسم الأفران المتقدمة الأنبوب إلى مناطق تسخين متعددة مستقلة التحكم.

نوع المنطقة	قدرة التحكم	التطبيق المثالي
منطقة واحدة	درجة حرارة واحدة وموحدة عبر طول الفرن.	المعالجة الحرارية العامة، التلدين، تلبيد العينات البسيطة.
متعددة المناطق	سلسلة من درجات الحرارة المستقلة على طول الفرن.	CVD، نمو البلورات، العمليات المعقدة التي تتطلب ملفًا حراريًا دقيقًا.

كل منطقة لها المزدوجة الحرارية وعناصر التسخين الخاصة بها. يتيح ذلك للباحث إما الحفاظ على درجة حرارة دقيقة وموحدة بشكل لا يصدق على مساحة طويلة أو هندسة ملف تعريف عن قصد - على سبيل المثال، منطقة تصاعدية، ومنطقة تفاعل مستقرة، ومنطقة تبريد، وكلها داخل أنبوب العملية نفسه.

علم نفس الاختيار: مطابقة الدقة للغرض

الإغراء في العلم هو البحث عن الأداة الأكثر تقدمًا المتاحة. لكن الكفاءة الحقيقية تأتي من مطابقة الأداة للمهمة المحددة. اختيار الفرن هو توازن نفسي بين الحاجة إلى اليقين وقيود التعقيد والميزانية.

للمعالجة الحرارية الموثوقة للأجزاء الصلبة، يعتبر الفرن القياسي أحادي المنطقة أداة عمل موثوقة.
بالنسبة للمساحيق والحبيبات أو أي شيء عرضة للتسخين غير المتساوي، فإن الحركة الميكانيكية للفرن الدوار أمر لا غنى عنه.
للعمليات المعقدة متعددة المراحل مثل CVD، يوفر الفرن متعدد المناطق المسار الوحيد للنجاح.

في KINTEK، نحن متخصصون في تصنيع هذا الطيف الكامل من الحلول - من أفران العلب والأفران الأنبوبية إلى الأنظمة المتقدمة الدوارة والفراغية وأنظمة CVD. تكمن خبرتنا في فهم هذه المفاضلات وهندسة فرن يوفر المستوى الدقيق من التوحيد الذي يتطلبه عملك. الدقة الحقيقية تولد من نظام يعمل فيه كل مكون في تناغم.

لتحقيق اليقين الذي تستحقه أبحاثك، تحتاج إلى فرن مبني على هذا المبدأ. اتصل بخبرائنا
