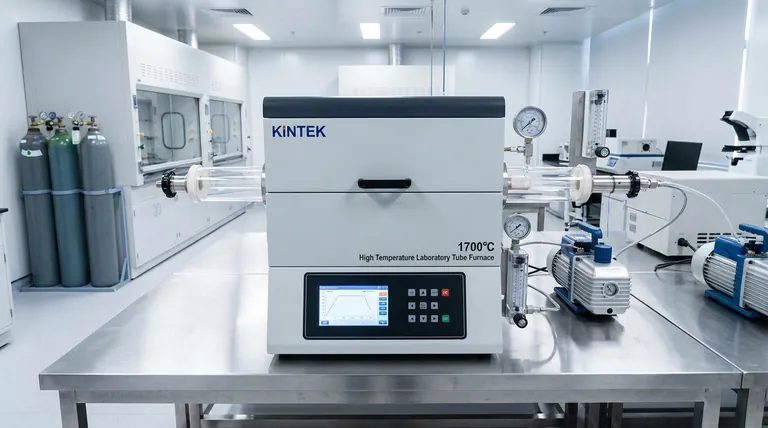

في جوهره، فرن الأنبوب المفرغ هو فرن عالي الحرارة يقوم بتسخين المواد داخل أنبوب مغلق تم إزالة كل الهواء منه. من خلال إنشاء هذا الفراغ، يمنع الفرن المادة من الأكسدة أو التفاعل مع غازات الغلاف الجوي أثناء عملية التسخين الشديدة، مما يضمن بقاء خصائصها نقية وغير متغيرة.
الغرض الحقيقي من فرن الأنبوب المفرغ ليس مجرد توليد الحرارة، بل خلق بيئة نقية وخاضعة للرقابة الاستثنائية. وهذا يسمح بمعالجة المواد في درجات حرارة عالية تكون مستحيلة في الغلاف الجوي العادي، حيث تكون تفاعلات مثل الأكسدة حتمية.
المبدأ الأساسي: عزل المادة
السمة المميزة لفرن الأنبوب المفرغ هي قدرته على إنشاء بيئة معالجة نقية، معزولة تمامًا عن الهواء الخارجي. ويتحقق ذلك من خلال نظامين رئيسيين يعملان معًا.
نظام الاحتواء: الأنبوب والشَفَّات (Flanges)
قلب الفرن هو أنبوب مغلق، مصنوع عادةً من الكوارتز لدرجات حرارة تصل إلى حوالي 1200 درجة مئوية أو سيراميك مثل الألومينا (الكوراندوم) لدرجات حرارة أعلى. يعمل هذا الأنبوب كغرفة معالجة.
لضمان إحكامه، يتم إغلاق كل طرف من طرفي الأنبوب بـ شفة من الفولاذ المقاوم للصدأ. تم تجهيز هذه الشفاه بحشيات ومنافذ مناسبة لدرجات الفراغ لتوصيل مضخة تفريغ وإدخال غازات معينة إذا لزم الأمر.
إنشاء الفراغ أو الغلاف الجوي الخاضع للرقابة
قبل بدء التسخين، تُستخدم مضخة تفريغ لإخلاء كل الهواء والرطوبة من الأنبوب المغلق. هذه الخطوة حاسمة لأنها تزيل الأكسجين والغازات المتفاعلة الأخرى التي قد تلوث العينة أو تؤكسدها عند درجات حرارة عالية.
بمجرد إنشاء الفراغ، يمكن تشغيل العملية في تلك الحالة. وبدلاً من ذلك، يمكن إعادة ملء الأنبوب بـ غلاف جوي خاضع للرقابة محدد، مثل غاز خامل مثل الأرغون لمنع أي تفاعل، أو غاز تفاعلي لعمليات مثل الكربنة أو النتردة.
كيف يتم تحقيق التسخين والتحكم فيه
بعد تأمين البيئة، يمكن أن تبدأ وظيفة الفرن الأساسية الثانية - التسخين الدقيق. تم تحسين التصميم للدقة الحرارية والتجانس.
عناصر التسخين الخارجية
توضع عناصر التسخين، المصنوعة غالبًا من مواد مثل Kanthal أو SiC أو MoSi2 اعتمادًا على نطاق درجة الحرارة، حول الجزء الخارجي من أنبوب المعالجة.
تنقل طريقة التسخين الخارجية هذه الطاقة الحرارية عبر جدار الأنبوب إلى العينة الموجودة بالداخل. وهي تحمي العناصر من أي انبعاثات غازية أو تفاعلات تحدث داخل الأنبوب، مما يطيل عمرها الافتراضي.
ضمان تجانس درجة الحرارة
تم تصميم الشكل الأسطواني للأنبوب وموضع عناصر التسخين لإنشاء منطقة ساخنة موحدة في منتصف الفرن. وهذا يضمن أن العينة بأكملها تتعرض لنفس درجة الحرارة، وهو أمر بالغ الأهمية للمعالجة المتسقة للمواد، أو التلدين، أو نمو البلورات.
التحكم الدقيق في درجة الحرارة
يتم تنظيم أفران الأنابيب المفرغة الحديثة بواسطة وحدات تحكم قابلة للبرمجة متطورة. تتيح هذه الوحدات للمشغلين تحديد معدلات التسخين والتبريد الدقيقة، وتعيين أوقات "نقع" محددة لدرجة الحرارة، وأتمتة دورات حرارية معقدة بدرجة عالية من التكرار. تعد ميزات السلامة مثل الحماية من درجات الحرارة الزائدة قياسية.
فهم المفاضلات: فرن الأنبوب مقابل فرن الصندوق
يتطلب اختيار الفرن المناسب فهم نقاط قوته وحدوده المحددة، خاصة عند مقارنته بفرن الصندوق ذي الأغراض العامة.
فرن الأنبوب: الدقة والبيئة المحيطة
تكمن قوة فرن الأنبوب في سيطرته التي لا مثيل لها على بيئة المعالجة. إنه الأداة المثالية لمعالجة المواد الحساسة، أو العينات الصغيرة، أو المساحيق، أو الأغشية الرقيقة حيث يكون منع الأكسدة أمرًا غير قابل للتفاوض.
فرن الصندوق: السعة والبساطة
على النقيض من ذلك، يتميز فرن الصندوق بغرفة كبيرة يمكن الوصول إليها لتسخين الأجسام الأكبر أو ذات الأشكال غير المنتظمة. في حين أن بعض النماذج يمكنها استخدام جو خاضع للرقابة، إلا أنها بشكل عام أقل فعالية في تحقيق فراغ عالي النقاء أو بيئة مغلقة مثل فرن الأنبوب.
القيود الرئيسية التي يجب مراعاتها
القيود الأساسية لفرن الأنبوب هي حجم العينة المحدود الذي يمليه قطر الأنبوب. علاوة على ذلك، تكون درجة الحرارة الأكثر تجانسًا في مركز الأنبوب، مع وجود انخفاضات محتملة في درجة الحرارة بالقرب من الأطراف الأكثر برودة.
اتخاذ القرار الصحيح لعمليتك
يحدد هدفك المحدد ما إذا كانت القدرات الفريدة لفرن الأنبوب المفرغ ضرورية لعملك.
- إذا كان تركيزك الأساسي هو نقاء المادة ومنع الأكسدة: فإن قدرة التفريغ هي الميزة الأكثر أهمية، مما يجعل فرن الأنبوب هو الخيار الصحيح.
- إذا كان تركيزك الأساسي هو تصنيع المواد في بيئة غازية محددة: فإن تصميم الأنبوب المغلق مع منافذ إدخال الغاز ضروري لعمليتك.
- إذا كان تركيزك الأساسي هو المعالجة الحرارية العامة للأجزاء الأكبر حيث لا تكون البيئة مهمة: فمن المرجح أن يكون فرن الصندوق الأبسط والأكبر سعة هو الحل الأكثر عملية.
إن فهم هذه المبادئ يسمح لك باستخدام الفرن ليس كمجرد سخان، ولكن كأداة دقيقة للتلاعب ببيئة المادة.
جدول ملخص:
| الجانب | التفاصيل الرئيسية |
|---|---|
| الوظيفة الأساسية | يسخن المواد في أنبوب مغلق بتفريغ لمنع الأكسدة وضمان النقاء. |
| المكونات الرئيسية | أنبوب مغلق (كوارتز/ألومينا)، شفَّات، مضخة تفريغ، عناصر تسخين، وحدة تحكم قابلة للبرمجة. |
| طريقة التسخين | عناصر تسخين خارجية لدرجة حرارة موحدة وحماية من التفاعلات. |
| التحكم في الغلاف الجوي | فراغ أو غازات خاملة/تفاعلية للتحكم الدقيق في البيئة. |
| الأفضل لـ | المواد الحساسة، العينات الصغيرة، المساحيق، الأغشية الرقيقة التي تتطلب نقاءً عاليًا. |
| القيود | حجم عينة محدود، تدرجات في درجة الحرارة بالقرب من نهايات الأنبوب. |
