في جوهره، يتم تحقيق شرط الإغلاق في فرن أنبوبي تجريبي يعمل بالمكنسة الكهربائية باستخدام نظام حافة إغلاق من الفولاذ المقاوم للصدأ مصمم بدقة. تم تصميم هذا النظام لإنشاء إغلاق محكم للهواء عند أطراف أنبوب الكوارتز أو الكوراندوم الذي يحتوي على التجربة، مما يسمح لك إما بإزالة الهواء المحيط لإنشاء فراغ أو إدخال جو غازي محدد ومتحكم فيه.
التحدي لا يقتصر على إغلاق الأنبوب فحسب، بل على إنشاء بيئة قابلة للتحكم. تعتبر حافة الفولاذ المقاوم للصدأ الواجهة الحاسمة التي تحول أنبوب الفرن البسيط إلى وعاء محكم الإغلاق، مما يمنحك تحكمًا كاملاً في الغلاف الجوي لتجربتك.
تشريح نظام الإغلاق
لفهم كيفية تحقيق الإغلاق، يجب عليك أولاً فهم المكونات الرئيسية التي تعمل معًا. النظام بسيط في تصميمه ولكنه يعتمد على الدقة لفعاليته.
أنبوب الفرن: وعاء التفاعل الخاص بك
الحاوية الأساسية لتجربتك هي أنبوب، عادة ما يكون مصنوعًا من الكوارتز أو الكوراندوم (نوع من الألومينا عالية النقاوة). يتم اختيار هذه المواد لقدرتها على تحمل درجات الحرارة القصوى والتغيرات السريعة في درجات الحرارة (الصدمة الحرارية) دون تشقق.
حافة الإغلاق من الفولاذ المقاوم للصدأ
هذا هو المكون الأكثر أهمية لتحقيق الإغلاق. إنه غطاء مُشَكّل بدقة يتناسب مع الطرف المفتوح لأنبوب الفرن. يضمن تصميمه إغلاقًا محكمًا وآمنًا يمكنه تحمل فرق الضغط الناتج عن الفراغ.
المنافذ والصمامات المتكاملة
الحافة ليست مجرد غطاء صلب. إنها تتضمن منفذًا واحدًا أو أكثر مزودًا بصمامات. يتم تخصيص منفذ واحد لتوصيل مضخة تفريغ، بينما يعمل الآخر كـ مدخل هواء لإدخال جو تجريبي محدد (مثل الأرجون، النيتروجين).
عملية الإغلاق والتحكم في الغلاف الجوي
يتضمن تحقيق إغلاق مناسب إجراءً واضحًا ومنهجيًا. تضمن هذه الخطوات سلامة بيئتك التجريبية.
الخطوة 1: تحميل المواد والتجميع
أولاً، يتم وضع المادة التجريبية داخل أنبوب الكوارتز أو الكوراندوم. ثم يتم تركيب حواف الإغلاق المصنوعة من الفولاذ المقاوم للصدأ بعناية على طرفي الأنبوب لإنشاء الإغلاق الأولي.
الخطوة 2: التفريغ (إنشاء الفراغ)
يتم توصيل مضخة تفريغ بالمنفذ المخصص على الحافة. يتم تنشيط المضخة لسحب جميع الهواء والرطوبة المحيطة من داخل الأنبوب، مما يقلل الضغط الداخلي ويخلق فراغًا.
الخطوة 3: إدخال الغلاف الجوي (اختياري)
إذا كانت التجربة تتطلب بيئة غازية محددة بدلاً من الفراغ، يتم إدخال هذا الغاز من خلال مدخل الهواء المحجوز على الحافة بعد سحب الفراغ الأولي. وهذا يضمن أن الغلاف الجوي الداخلي يتكون بالكامل من الغاز المطلوب.
الأخطاء الشائعة وأفضل الممارسات
الختم المثالي ضروري للحصول على نتائج قابلة للتكرار. غالبًا لا يكفي مجرد تجميع المكونات؛ فالتكنيك مهم.
الأهمية الحاسمة للتطهير
بالنسبة للتجارب التي تتطلب جوًا عالي النقاوة، لا يكفي مجرد ضخ الهواء مرة واحدة وإدخال الغاز الخاص بك. ستظل الغازات الجوية المتبقية موجودة.
أفضل الممارسات هي تطهير النظام. يتضمن ذلك أولاً ضخ الأنبوب لخفضه إلى فراغ، ثم إعادة ملئه بالجو المطلوب. تكرار هذه الدورة عدة مرات يخفف ويزيل بشكل فعال أي ملوثات متبقية مثل الأكسجين أو بخار الماء.
سلامة الختم تعتمد على الحشيات
الختم ليس مجرد معدن على زجاج. تعتمد أنظمة الحواف على الحلقات الدائرية (O-rings) أو الحشيات لإنشاء الحاجز النهائي المحكم للهواء. يمكن أن تتحلل هذه المكونات بمرور الوقت بسبب الحرارة والاستخدام. تحقق دائمًا من وجود تشققات أو تصلب فيها قبل التجربة، حيث إن الحلقة الدائرية المعيبة هي نقطة فشل شائعة.
مطابقة المضخة للهدف
يتم تحديد مستوى الفراغ الذي يمكنك تحقيقه بواسطة مضخة التفريغ الخاصة بك، وليس فقط الفرن. تأكد من أن مضختك قادرة على الوصول إلى ضغط الفراغ الذي تتطلبه تجربتك. سيمنع تسرب في نظام الحافة حتى أفضل مضخة من الوصول إلى الفراغ المستهدف.
الاختيار الصحيح لهدفك
يحدد هدفك التجريبي أين يجب أن تركز انتباهك أثناء عملية الإعداد.
- إذا كان تركيزك الأساسي هو تجربة فراغ عالٍ: أولويتك هي السلامة الميكانيكية للختم. تحقق مرتين من جميع وصلات الحواف، والحلقات الدائرية (O-rings)، وصمامات الصمامات بحثًا عن تسربات.
- إذا كان تركيزك الأساسي هو جو نقي ومتحكم فيه: أولويتك هي عملية التطهير. كرر دورة التفريغ وإعادة الملء عدة مرات لضمان أعلى نقاء ممكن للغاز الذي اخترته.
فهم أن نظام الحافة هو بوابتك للتحكم في البيئة الداخلية هو الخطوة الأولى نحو تجارب ناجحة وقابلة للتكرار.
جدول ملخص:
| المكون | الدور في الإغلاق | المادة/النوع |
|---|---|---|
| أنبوب الفرن | يحتوي على التجربة، يتحمل درجات الحرارة العالية | كوارتز أو كوراندوم |
| حافة الإغلاق | تُنشئ إغلاقًا محكمًا للهواء بمنافذ للتحكم | فولاذ مقاوم للصدأ |
| الحشيات/الحلقات الدائرية (O-rings) | تضمن الحاجز النهائي المحكم للهواء، تمنع التسربات | مطاط أو سيليكون |
| المنافذ والصمامات | تسمح بتوصيل مضخة التفريغ وإدخال الغاز | مدمجة في الحافة |
هل تحتاج إلى فرن أنبوبي مفرغ موثوق به لمختبرك؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول أفران متقدمة عالية الحرارة مثل أفران الأنابيب، وأفران الفراغ والجو، وأنظمة CVD/PECVD. بفضل قدرات التخصيص العميق القوية، نلبي بدقة متطلباتك التجريبية الفريدة للبيئات الخاضعة للتحكم. اتصل بنا اليوم لتعزيز كفاءة بحثك!

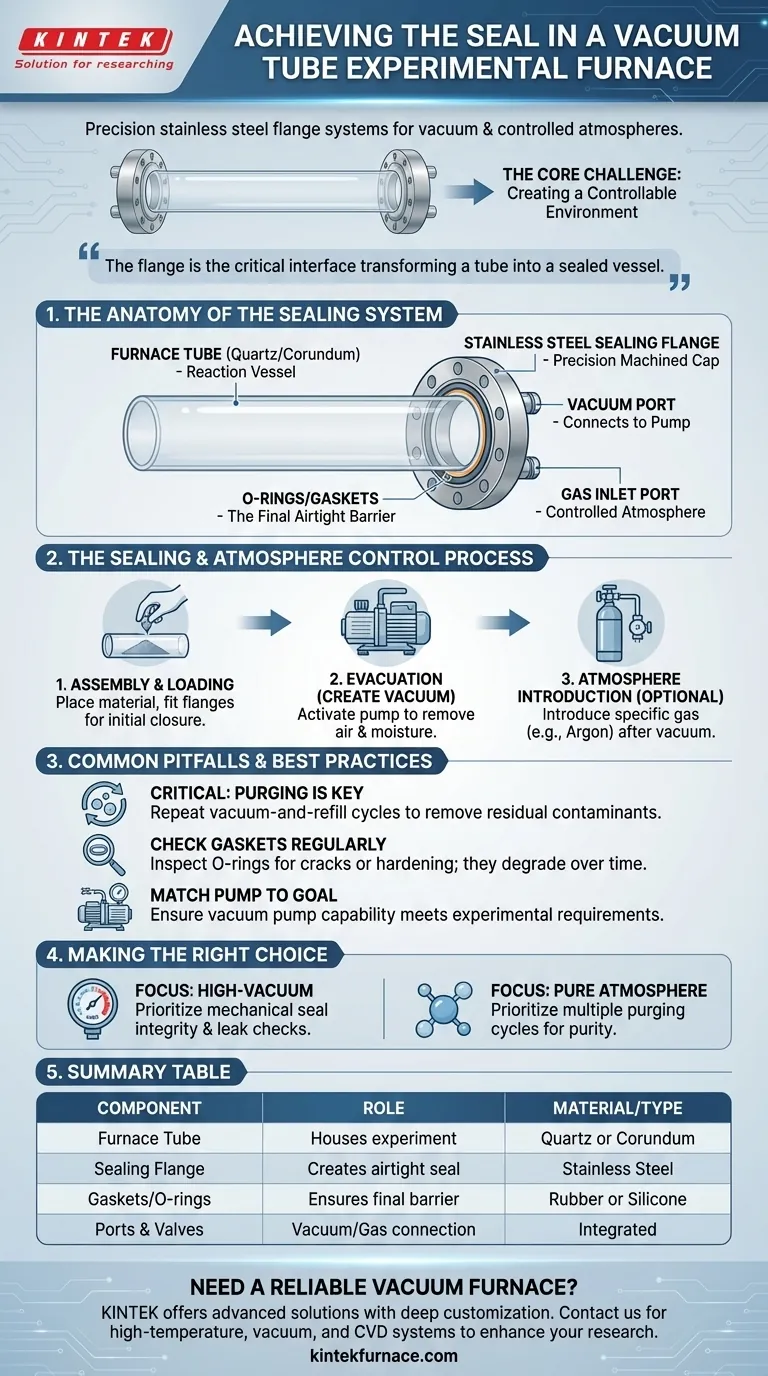

دليل مرئي
