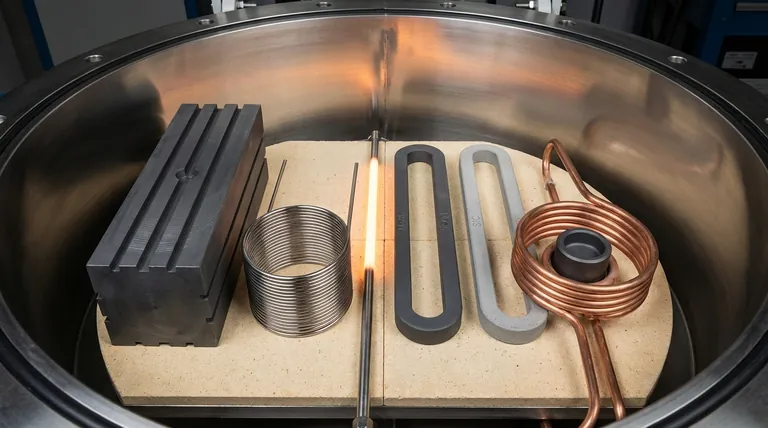

يتم اختيار عناصر التسخين الأكثر شيوعًا في أفران التفريغ بناءً على قدرتها على تحمل درجات الحرارة القصوى مع الحد الأدنى من إطلاق الغازات. تندرج هذه المواد في فئتين رئيسيتين: العناصر غير المعدنية مثل الجرافيت، والمعادن الحرارية مثل الموليبدينوم والتنغستن. تشمل الخيارات المتخصصة الأخرى المركبات السيراميكية مثل كربيد السيليكون (SiC) وثنائي سيليسيد الموليبدينوم (MoSi₂)، بالإضافة إلى أنظمة التسخين بالحث.
يعد اختيار عنصر التسخين قرارًا حاسمًا في التصميم يوازن بين درجة حرارة التشغيل القصوى والتوافق الكيميائي مع حمولة العمل. يعتبر الجرافيت الخيار الأمثل لأعلى درجات الحرارة، بينما تعد المعادن الحرارية ضرورية لعمليات النقاوة العالية حيث يكون تلوث الكربون غير مقبول.
تفكيك مواد عناصر التسخين الشائعة
تحدد مادة عنصر التسخين بشكل مباشر قدرات الفرن، بما في ذلك درجة حرارته القصوى، ونقاوة بيئة التفريغ، ومدى ملاءمته للتطبيقات المختلفة.
الجرافيت: حصان العمل عالي الحرارة
الجرافيت هو المادة الأكثر شيوعًا لأفران التفريغ ذات درجات الحرارة العالية جدًا، حيث يمكن أن يعمل بشكل موثوق به حتى 2200 درجة مئوية وحتى يصل إلى 3000 درجة مئوية في بعض التصميمات.
تكلفته المنخفضة، وسهولة تشكيله إلى أشكال معقدة، وثباته الحراري الممتاز يجعله خيارًا فعالاً من حيث التكلفة. ومع ذلك، فهو مصدر للكربون ويمكن أن يتفاعل مع أو يلوث بعض المواد.
الموليبدينوم (Moly): معيار المعادن الحرارية
الموليبدينوم هو معدن حراري يستخدم في تطبيقات النقاوة العالية حيث يشكل الكربون الناتج عن عناصر الجرافيت مشكلة. يوفر بيئة تسخين نظيفة للغاية.
تكون عناصر الموليبدينوم فعالة لدرجات حرارة تصل إلى حوالي 1800 درجة مئوية، وفي بعض تصميمات المناطق الساخنة المتخصصة، يمكن أن تصل إلى 2500 درجة مئوية. وهي أغلى من الجرافيت وتصبح هشة بعد الاستخدام في درجات الحرارة العالية.
التنغستن: للنقاوة ودرجة الحرارة القصوى
التنغستن هو معدن حراري آخر، غالبًا ما يُختار عندما تتجاوز درجات حرارة العملية حدود التشغيل العادية للموليبدينوم. يوفر ثباتًا ونقاوة ممتازين في درجات الحرارة العالية جدًا.
نظرًا لأنه أكثر كثافة وأصعب في التصنيع وأكثر تكلفة من الموليبدينوم، يُخصص التنغستن عادةً لتطبيقات النقاوة العالية ودرجات الحرارة الفائقة الأكثر تطلبًا.
المركبات السيراميكية (MoSi₂ & SiC)
ثنائي سيليسيد الموليبدينوم (MoSi₂) وكربيد السيليكون (SiC) هي عناصر تسخين قائمة على السيراميك تستخدم أساسًا للأفران التي تعمل في درجات حرارة متوسطة، عادةً ما تصل إلى 1700 درجة مئوية و 1400 درجة مئوية على التوالي.
ميزتها الأساسية هي مقاومتها الممتازة للأكسدة، مما يجعلها متينة للغاية في الأفران التي يتم تدويرها بشكل متكرر أو تعرضها للهواء.
التسخين بالحث: نهج مختلف جوهريًا
الحث ليس مادة عنصر تسخين ولكنه طريقة. يولد ملف نحاسي خارجي، يتم تبريده بالماء، مجالًا مغناطيسيًا قويًا يسخن مباشرة قطعة عمل موصلة أو عامل تحريض جرافيتي داخل الغرفة.
نظرًا لأن مصدر الطاقة خارج المنطقة الساخنة، فإن هذه الطريقة مثالية للعمليات فائقة النظافة حيث يجب تجنب أي تلوث محتمل من عنصر مقاوم.
فهم المقايضات
يتضمن اختيار عنصر التسخين المناسب أكثر من مجرد النظر إلى مخطط درجة الحرارة. يجب عليك مراعاة النظام بأكمله والتفاعلات المحتملة داخل بيئة التفريغ.
درجة الحرارة مقابل التفاعلية
المقايضة الأكثر أهمية هي بين درجة الحرارة المطلوبة والتوافق الكيميائي. يمكن للجرافيت تحقيق أعلى درجات الحرارة ولكنه سيدخل الكربون إلى البيئة، وهو غير مناسب لمعالجة سبائك أو سيراميك معينة. في هذه الحالات، يتطلب الأمر عنصرًا معدنيًا مثل الموليبدينوم، حتى لو كان له سقف درجة حرارة أقل قليلاً.
التكلفة مقابل العمر الافتراضي
الجرافيت هو بشكل عام أرخص مادة عنصر. المعادن الحرارية مثل الموليبدينوم والتنغستن أكثر تكلفة بكثير. يتأثر عمر العنصر بشكل كبير بدرجة حرارة التشغيل، وتكرار الدورات الحرارية، والتعرض للملوثات في غرفة التفريغ.
تكامل النظام والطاقة
يجب توصيل عناصر التسخين بمصدر طاقة، وعادة ما يكون مقومًا محكومًا بالسيليكون (SCR) أو محولًا متغير المفاعلة (VRT). تستخدم هذه الأنظمة مناطق تحكم متعددة لضمان توحيد درجة الحرارة عبر المنطقة الساخنة.
التركيب والعزل
تُركب العناصر باستخدام عوازل سيراميكية أو كوارتز قوية. من الأهمية بمكان أن تظل هذه العوازل نظيفة، حيث يمكن لتراكم غبار الكربون أو بخار المعدن المتكثف أن يخلق مسارًا موصلًا ويسبب ماسًا كهربائيًا. غالبًا ما يتم توصيل عناصر الجرافيت ببعضها البعض باستخدام جسور جرافيت كبيرة ومثبتة بمسامير.
اتخاذ الخيار الصحيح لتطبيقك
يجب أن يسترشد قرارك النهائي بالأهداف المحددة لعمليتك الحرارية.
- إذا كان تركيزك الأساسي هو الوصول إلى أعلى درجات الحرارة الممكنة (>2200 درجة مئوية): الجرافيت هو دائمًا الخيار الأكثر فعالية من حيث التكلفة والقدرة.
- إذا كان تركيزك الأساسي هو المعالجة عالية النقاوة بدون تلوث الكربون: المعادن الحرارية مثل الموليبدينوم أو التنغستن هي المعيار الصناعي.
- إذا كان تركيزك الأساسي هو درجات الحرارة المتوسطة مع التعرض المتكرر للهواء: توفر العناصر السيراميكية مثل MoSi₂ حلًا متينًا ومقاومًا للأكسدة.
- إذا كان تركيزك الأساسي هو التسخين فائق النظافة لقطعة عمل موصلة: يوفر نظام التسخين بالحث طريقة غير تلامسية تزيل تلوث العناصر.
عن طريق مطابقة خصائص العنصر مع درجة حرارة العملية المحددة، والغلاف الجوي، واحتياجات النقاوة، فإنك تضمن نتائج موثوقة وقابلة للتكرار.
جدول الملخص:
| المادة | الحد الأقصى لدرجة الحرارة | الميزات الرئيسية | التطبيقات المثالية |
|---|---|---|---|
| الجرافيت | حتى 3000 درجة مئوية | فعال من حيث التكلفة، سهل التشكيل، مصدر للكربون | العمليات ذات درجة الحرارة العالية (>2200 درجة مئوية) حيث يكون تلوث الكربون مقبولاً |
| الموليبدينوم | حتى 2500 درجة مئوية | نقاوة عالية، هش بعد الاستخدام | العمليات عالية النقاوة التي تتجنب تلوث الكربون |
| التنغستن | درجات حرارة عالية جداً | نقاوة قصوى، مكلف، صعب التصنيع | تطبيقات درجات الحرارة الفائقة والنقاوة العالية |
| السيراميك (MoSi₂, SiC) | حتى 1700 درجة مئوية | مقاوم للأكسدة، متين | درجات حرارة متوسطة مع التعرض المتكرر للهواء |
| التسخين بالحث | متنوع | غير تلامسي، فائق النظافة | التسخين فائق النظافة لقطع العمل الموصلة |
