بعيدًا عن مصادر الترددات اللاسلكية القياسية، يمكن تزويد مفاعلات الترسيب الكيميائي المعزز بالبلازما (PECVD) بالطاقة أيضًا باستخدام طاقة التيار المستمر (DC) أو طاقة الميكروويف. في حين أن الترددات اللاسلكية (RF) هي الطريقة الأكثر شيوعًا، فإن كل مصدر طاقة يولد البلازما من خلال آلية فيزيائية متميزة. يؤثر هذا الاختيار بشكل أساسي على عملية الترسيب، ومدى ملاءمته للمواد المختلفة، والخصائص النهائية للغشاء المترسب.
يعد اختيار مصدر الطاقة لـ PECVD - سواء كان ترددًا لاسلكيًا، أو تيارًا مستمرًا، أو ميكروويفًا - قرارًا حاسمًا في العملية. إنه يحدد بشكل مباشر خصائص البلازما، والتي بدورها تحدد مدى ملاءمتها للترسيب على ركائز موصلة مقابل عوازل وتؤثر على خصائص الفيلم النهائية مثل الكثافة والتوحيد.
فهم دور مصدر الطاقة
الغرض الوحيد من مصدر الطاقة في نظام PECVD هو توفير الطاقة اللازمة لتحويل غازات التفاعل المتعادلة إلى بلازما نشطة كيميائيًا. الطريقة التي يتم بها توصيل هذه الطاقة تحدد العملية.
المعيار: الترسيب الكيميائي المعزز بالبلازما بالترددات اللاسلكية (RF PECVD)
يعتبر الترسيب الكيميائي المعزز بالبلازما بالترددات اللاسلكية (RF PECVD) هو العمل الشاق في الصناعة لتعدد استخداماته. يستخدم مصدر طاقة للترددات اللاسلكية، عادة عند 13.56 ميجاهرتز، لإنشاء مجال كهربائي متذبذب بين قطبين كهربائيين.
ينشط هذا المجال المتناوب الإلكترونات الحرة، التي تتصادم بعد ذلك مع جزيئات الغاز وتؤينها. نظرًا لأن المجال يتناوب، فإنه لا يتطلب مسارًا موصلاً، مما يجعله فعالاً لترسيب الأغشية على كل من الركائز الموصلة والعوازل.
البدائل الرئيسية للترددات اللاسلكية
عندما لا يكون نهج الترددات اللاسلكية القياسي مثاليًا، توفر مصادر التيار المستمر والميكروويف إمكانيات متخصصة.
الترسيب الكيميائي المعزز بالبلازما بالتيار المستمر (DC PECVD)
في نظام التيار المستمر، يتم تطبيق جهد ثابت وعالي الجهد بين الكاثود والأنود. يخلق هذا "توهج تفريغ" مستمر للبلازما.
هذه الطريقة أبسط ويمكن أن تحقق معدلات ترسيب عالية جدًا. ومع ذلك، فإن لديها قيدًا كبيرًا: فهي تتطلب ركيزة موصلة أو هدفًا لإكمال الدائرة الكهربائية. وبالتالي فهي غير مناسبة لترسيب الأغشية مباشرة على العوازل مثل الزجاج أو ثاني أكسيد السيليكون.
الترسيب الكيميائي المعزز بالبلازما بالميكروويف (MW PECVD)
يستخدم ترسيب البلازما المعزز بالبلازما بالميكروويف موجات كهرومغناطيسية، عادة عند 2.45 جيجاهرتز، لتنشيط الغاز. غالبًا ما يتم ذلك بدون أقطاب كهربائية داخلية، حيث يتم توجيه الميكروويف إلى حجرة كوارتز تحتوي على الغازات.
تخلق هذه التقنية بلازما ذات كثافة عالية جدًا، مما يعني أن نسبة أكبر من الغاز متأينة. والنتيجة هي أغشية ذات جودة أعلى وأكثر كثافة يتم ترسيبها بمعدلات عالية وربما درجات حرارة ركيزة أقل.
اختيار مصدر الطاقة الخاص بك: مقارنة بين المفاضلات
يتضمن اختيار مصدر الطاقة المناسب الموازنة بين متطلبات المواد الخاصة بك، وجودة الفيلم المطلوبة، وتعقيد العملية.
توافق مادة الركيزة
يعتبر الترسيب الكيميائي المعزز بالبلازما بالترددات اللاسلكية (RF PECVD) هو الخيار الأكثر مرونة، حيث يعمل بشكل جيد على الركائز الموصلة والعازلة على حد سواء.
يقتصر الترسيب الكيميائي المعزز بالبلازما بالتيار المستمر (DC PECVD) بشكل أساسي على التطبيقات التي تتضمن ركائز موصلة.
يعتبر الترسيب الكيميائي المعزز بالبلازما بالميكروويف (Microwave PECVD) مرنًا للغاية أيضًا. نظرًا لأنه يمكن أن يكون خاليًا من الأقطاب الكهربائية، فهو ممتاز لكل من المواد الموصلة والعازلة ويقضي على مصدر محتمل للتلوث.
كثافة البلازما وجودة الفيلم
تكون البلازما في أنظمة التردد اللاسلكي والتيار المستمر أقل كثافة بشكل عام من تلك الموجودة في نظام الميكروويف. هذا كافٍ لمجموعة واسعة من التطبيقات.
يولد الترسيب الكيميائي المعزز بالبلازما بالميكروويف (Microwave PECVD) بلازما عالية الكثافة ومفصولة بشكل كبير. هذه ميزة رئيسية لترسيب المواد الصعبة وعالية النقاء مثل أغشية الألماس الاصطناعي أو نيتريد السيليكون عالي الجودة.
معدل الترسيب وتكلفة النظام
يمكن أن يوفر الترسيب الكيميائي المعزز بالبلازما بالتيار المستمر (DC PECVD) معدلات ترسيب عالية جدًا للأفلام المعدنية أو الموصلة المحددة ويعتمد عمومًا على أجهزة توصيل طاقة أبسط وأقل تكلفة.
يوفر الترسيب الكيميائي المعزز بالبلازما بالترددات اللاسلكية (RF PECVD) معدلات ترسيب متوسطة ويمثل المعيار الصناعي للتكلفة والتعقيد.
يمكن لـ الترسيب الكيميائي المعزز بالبلازما بالميكروويف (Microwave PECVD) تحقيق معدلات ترسيب عالية أيضًا، ولكن مكونات النظام (المغناترون، والموجهات الموجية، والموالفات) يمكن أن تكون أكثر تعقيدًا وتكلفة في التنفيذ والصيانة.
اتخاذ القرار الصحيح لتطبيقك
إن هدف عمليتك هو الدليل النهائي لاختيار مصدر الطاقة.
- إذا كان تركيزك الأساسي هو التنوع عبر جميع أنواع المواد: يعد الترسيب الكيميائي المعزز بالبلازما بالترددات اللاسلكية (RF PECVD) المعيار الراسخ والمرن لكل من الركائز الموصلة والعازلة.
- إذا كان تركيزك الأساسي هو الترسيب بمعدل عالٍ على الركائز الموصلة: يوفر الترسيب الكيميائي المعزز بالبلازما بالتيار المستمر (DC PECVD) حلاً أبسط وأسرع غالبًا وأكثر فعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو تحقيق أعلى جودة وكثافة للفيلم: يولد الترسيب الكيميائي المعزز بالبلازما بالميكروويف (Microwave PECVD) بلازما عالية الكثافة ومثالية للتطبيقات الصعبة مثل أغشية الألماس أو العوازل المتقدمة.
إن فهم هذه الاختلافات الأساسية يمكّنك من اختيار مصدر الطاقة الذي يتوافق مباشرة مع متطلبات المواد الخاصة بك والنتائج المرجوة للفيلم.
جدول الملخص:
| مصدر الطاقة | الآلية الرئيسية | توافق الركيزة | كثافة البلازما | التطبيقات النموذجية |
|---|---|---|---|---|
| الترددات اللاسلكية (قياسي) | مجال كهربائي متناوب عند 13.56 ميجاهرتز | الركائز الموصلة والعازلة | متوسطة | الترسيب المتنوع للأغشية الرقيقة |
| التيار المستمر | جهد ثابت وعالي الجهد | الركائز الموصلة فقط | منخفضة إلى متوسطة | أفلام معدنية/موصلة عالية المعدل |
| الميكروويف | موجات كهرومغناطيسية عند 2.45 جيجاهرتز | الركائز الموصلة والعازلة | عالية | أغشية عالية الجودة مثل الألماس أو نيتريد السيليكون |
هل تحتاج إلى إرشاد خبير حول اختيار مصدر الطاقة المناسب لـ PECVD لمختبرك؟ في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير حلول أفران متقدمة ذات درجات حرارة عالية، بما في ذلك أنظمة CVD/PECVD. تضمن قدرات التخصيص العميقة لدينا تلبية متطلباتك التجريبية الفريدة بدقة، سواء كنت تعمل مع ركائز موصلة أو عازلة وتهدف إلى معدلات ترسيب عالية أو جودة فيلم فائقة. اتصل بنا اليوم لمناقشة كيف يمكن لحلول PECVD المخصصة لدينا تعزيز نتائج أبحاثك وإنتاجك!

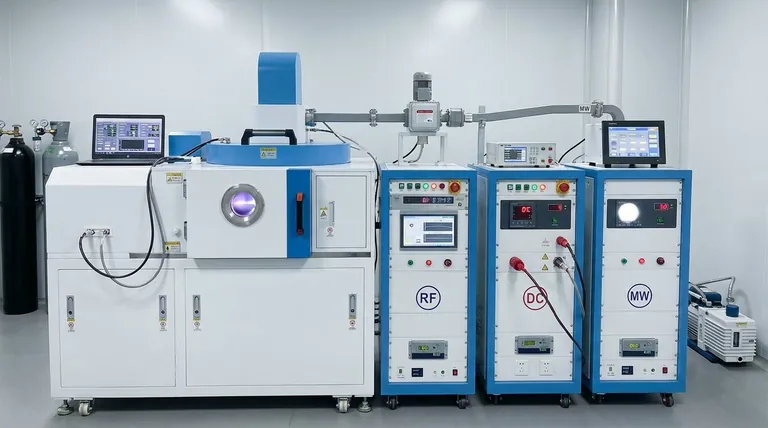

دليل مرئي
