ترسيب البخار الكيميائي منخفض الضغط (LPCVD) هو تقنية ترسيب الأغشية الرقيقة المستخدمة على نطاق واسع والتي توفر العديد من المزايا في تصنيع أشباه الموصلات والتطبيقات الأخرى عالية الدقة. ومن خلال العمل بضغوط منخفضة، تتيح هذه التقنية تغطية فائقة وتوحيداً فائقاً للخطوات وتوحيداً للفيلم مقارنةً بالترسيب الكيميائي بالترسيب الكيميائي بالترسيب القلوي الذاتي بالضغط الجوي. ومع ذلك، تقدم هذه التقنية أيضًا تحديات مثل ارتفاع تكاليف المعدات والحساسية لمعايير العملية. يعد فهم هذه المفاضلات أمرًا ضروريًا لاختيار طريقة الترسيب المناسبة لتطبيقات محددة.
شرح النقاط الرئيسية:
-
متطلبات الضغط وجودة الفيلم
-
الميزة:
تعمل تقنية LPCVD عند ضغوط دون الغلاف الجوي (عادةً 0.1-10 تور)، مما:
- يقلل من تفاعلات المرحلة الغازية التي يمكن أن تسبب تكوين الجسيمات
- يحسّن التغطية المتدرجة على الهياكل ذات النسبة الجانبية العالية
- يعزز تجانس الرقائق عبر الرقائق
-
العيوب:
على الرغم من أن بيئة التفريغ لا تتطلب ضغطًا عاليًا، إلا أنها تتطلب
- أنظمة تحكم دقيقة في الضغط
- بنية تحتية إضافية للضخ مقارنةً بالبنية التحتية للضخ مقارنةً بالرقابة الذاتية في الغلاف الجوي
-
الميزة:
تعمل تقنية LPCVD عند ضغوط دون الغلاف الجوي (عادةً 0.1-10 تور)، مما:
-
المعدات والاعتبارات التشغيلية
-
الميزة:
يسمح تصميم فرن ترسيب البخار الكيميائي للتفريغ بالتفريغ القابل للتفكيك بالبطاريات LPCVD
- معالجة دفعات من رقائق متعددة (عادةً 50-200 رقاقة في كل عملية تشغيل)
- توحيد حراري أفضل من خلال التسخين الإشعاعي
-
العيوب:
تنشأ تكاليف كبيرة من:
- مواد بناء الفرن ذات درجة الحرارة العالية
- أنظمة توصيل الغاز والعادم المعقدة
- الصيانة الدورية لمكونات التفريغ
-
الميزة:
يسمح تصميم فرن ترسيب البخار الكيميائي للتفريغ بالتفريغ القابل للتفكيك بالبطاريات LPCVD
-
التحكم في العملية وقابلية التكرار
-
الميزة:
تتيح بيئة الضغط المنخفض
- توزيع أكثر اتساقًا للغاز عبر الركائز
- اعتماد أقل على ديناميكيات تدفق الغازات
- تحكم ممتاز في السُمك (تباين بنسبة ±1-2%)
-
العيوب:
حساسية شديدة لـ
- تقلبات درجة الحرارة (متطلبات ±1 درجة مئوية)
- تغيرات معدل تدفق الغاز
- التلوث من الغازات المنبعثة من الغرفة
-
الميزة:
تتيح بيئة الضغط المنخفض
-
الجوانب المادية وجوانب السلامة
-
الميزة:
قادرة على ترسيب عالي الجودة:
- نيتريد السيليكون (Si3N4) لطبقات التخميل
- بولي سيليكون لأقطاب البوابة
- أغشية أكسيد ذات كثافة عيوب منخفضة
-
العيوب:
غالبًا ما تتضمن
- السلائف السامة (مثل السيلان والأمونيا)
- غازات حارقة تتطلب مناولة خاصة
- المنتجات الثانوية التي تحتاج إلى تنقية الغازات قبل العادم
-
الميزة:
قادرة على ترسيب عالي الجودة:
-
مقايضات الإنتاجية مقابل الجودة
-
الميزة:
ممتازة للتطبيقات التي تتطلب
- الطلاء المطابق على الهياكل ثلاثية الأبعاد
- أغشية عالية الكثافة وخالية من الثقوب
- تحكم متكافئ دقيق
-
العيوب:
بالمقارنة مع PECVD:
- معدلات ترسيب أقل (10-100 نانومتر/دقيقة)
- أوقات منحدر حراري أطول
- مرونة أقل للركائز الحساسة لدرجة الحرارة
-
الميزة:
ممتازة للتطبيقات التي تتطلب
يعتمد الاختيار بين تقنية LPCVD وطرق الترسيب البديلة في نهاية المطاف على متطلبات المواد المحددة وهندسة الأجهزة وأحجام الإنتاج. بالنسبة لأجهزة MEMS أو عقد أشباه الموصلات المتقدمة حيث تهيمن جودة الفيلم على اعتبارات الإنتاجية، يظل LPCVD لا غنى عنه على الرغم من تعقيداته التشغيلية. تشتمل الأنظمة الحديثة الآن على خوارزميات متقدمة للتحكم في العملية للتخفيف من بعض العيوب التقليدية مع الحفاظ على الفوائد الأساسية للتقنية.

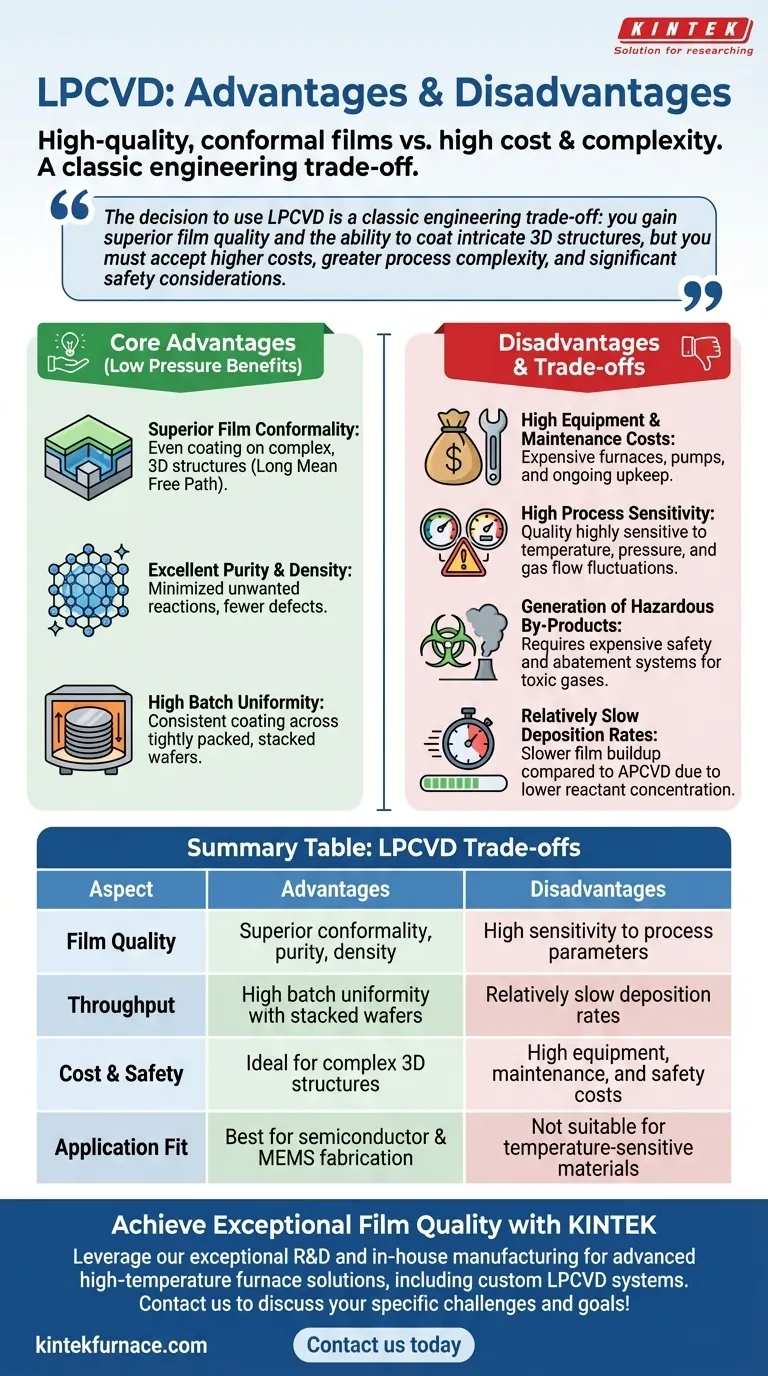

جدول ملخص:
| المزايا | المزايا | العيوب |
|---|---|---|
| متطلبات الضغط |
- انخفاض تفاعلات المرحلة الغازية
- تغطية محسَّنة للخطوات - انتظام محسَّن |
- التحكم الدقيق في الضغط المطلوب
- بنية تحتية إضافية للضخ |
| تكاليف المعدات |
- إمكانية المعالجة على دفعات
- توحيد حراري أفضل |
- مواد ذات درجة حرارة عالية
- أنظمة الغاز المعقدة - الصيانة الدورية |
| التحكم في المعالجة |
- توزيع موحد للغاز
- تقليل الاعتماد على التدفق - تحكم ممتاز في السماكة |
- حساس لدرجة الحرارة وتدفق الغاز والتلوث |
| المواد والسلامة | - أغشية Si3N4 وبولي سيليكون وأكسيد عالي الجودة |
- التعامل مع المواد السامة/السلائف
- غازات حارقة - تنقية المنتجات الثانوية |
| الإنتاجية مقابل الجودة |
- الطلاءات المطابقة
- أغشية خالية من الثقب - التحكم المتكافئ الدقيق |
- معدلات ترسيب أقل
- أزمنة انحدار حراري أطول - مرونة أقل |
