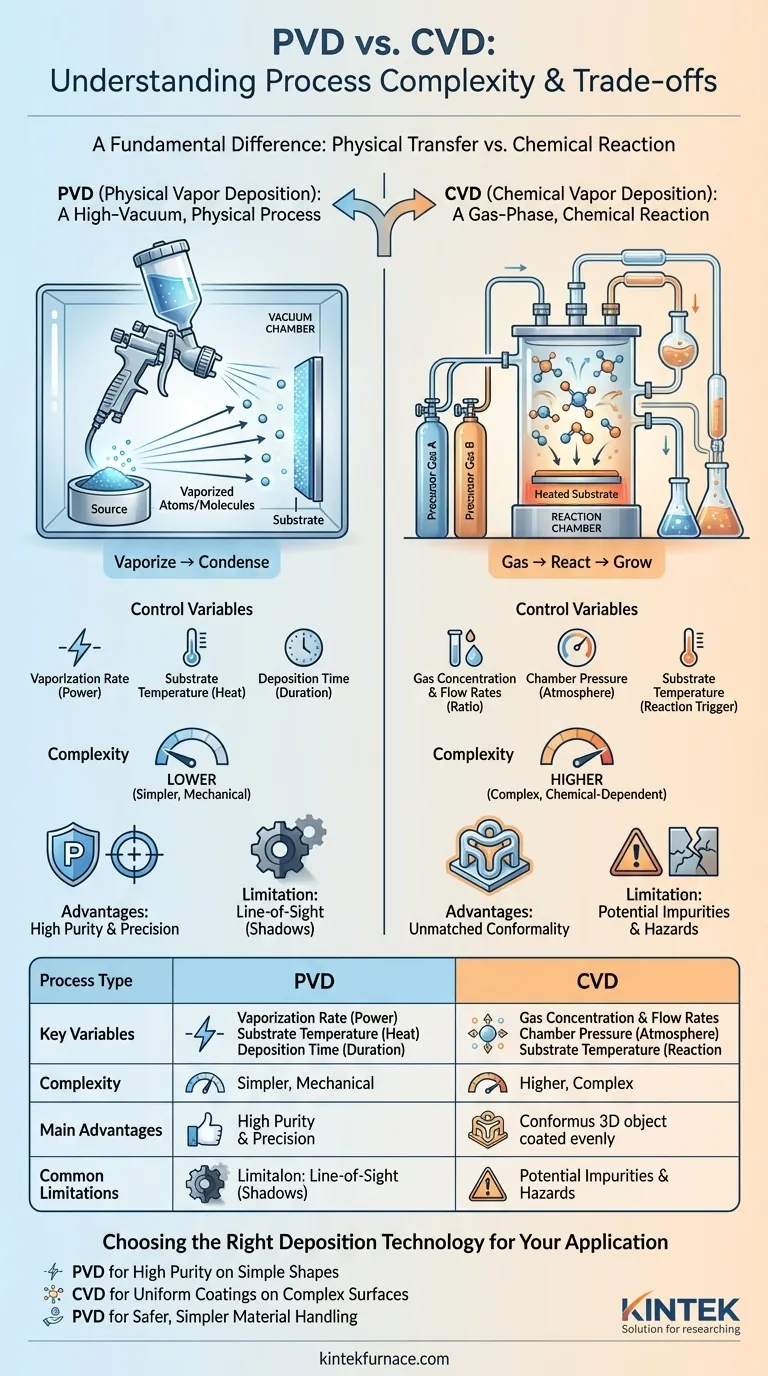

الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD) هما تقنيتان بارزتان لترسيب الأغشية الرقيقة، ولكل منهما تعقيدات عملية متميزة.الترسيب بالترسيب الفيزيائي بالبخار الكيميائي (PVD) أبسط بشكل عام، حيث تتضمن النقل الفيزيائي للمواد من خلال التبخير والتكثيف، مع مخاطر كيميائية أقل وتحكم أسهل في المعلمات.ومع ذلك، فإن التفريغ القابل للقطع CVD أكثر تعقيدًا نظرًا لاعتماده على التفاعلات الكيميائية، مما يتطلب إدارة دقيقة لتركيزات الغاز ودرجات حرارة الركيزة وضغط الغرفة.وتضيف الاختلافات مثل تقنية CVD المعززة بالبلازما (PECVD) وتقنية CVD بالبلازما بالموجات الدقيقة (MPCVD) مزيدًا من التعقيد ولكنها توفر معدلات ترسيب محسّنة وجودة أفلام.ويعتمد الاختيار بين التفريغ القابل للتفريغ القابل للتفريغ بالبلازما المحسّن بالبلازما (PVD) والتفريغ القابل للتفريغ باستخدام CVD على حاجة التطبيق إلى البساطة أو النقاء أو المطابقة.
شرح النقاط الرئيسية:
-
آلية الترسيب:
- :: PVD:تنطوي على النقل المادي للمواد (على سبيل المثال، الرش أو التبخير) في بيئة عالية التفريغ.وتتم العملية بشكل مباشر، مع وجود بارامترات مثل وقت الترسيب ومعدل التبخير ودرجة حرارة الركيزة كعوامل تحكم أساسية.
- CVD:يعتمد على التفاعلات الكيميائية بين السلائف الغازية والركيزة.ويؤدي ذلك إلى التعقيد، حيث يتطلب تحكمًا دقيقًا في معدلات تدفق الغاز وضغط الحجرة وتدرجات درجة الحرارة لضمان نمو موحد للفيلم.
-
معلمات التحكم في العملية:
- :: PVD:أبسط في الإدارة، مع عدد أقل من المتغيرات.على سبيل المثال، يمكن أن يؤثر ضبط القدرة على هدف الاخرق أو معدل التبخير بشكل مباشر على سماكة الفيلم وتجانسه.
- CVD:يتطلب تحكمًا دقيقًا في معلمات متعددة، مثل تركيزات الغازات السليفة ودرجة حرارة الركيزة وضغط الحجرة.يمكن أن تؤدي الانحرافات الصغيرة إلى عيوب أو طلاءات غير منتظمة.
-
المخاطر الكيميائية والسلامة:
- :: PVD:أكثر أماناً بوجه عام، حيث أنها تتجنب السلائف الكيميائية الخطرة.ترتبط المخاطر الرئيسية بعمليات التفريغ العالي وعمليات درجات الحرارة العالية.
- التفريغ الذاتي القابل للذوبان:غالبًا ما ينطوي على غازات سامة أو قابلة للاشتعال (على سبيل المثال، السيلان في التفكيك القابل للذوبان في أشباه الموصلات بالقطع القابل للذوبان)، مما يتطلب تدابير سلامة صارمة مثل أنظمة مناولة الغاز وإدارة العادم.
-
الاختلافات والتحسينات:
- :: PECVD:يستخدم البلازما لتعزيز معدلات الترسيب في درجات حرارة منخفضة، مما يزيد من التعقيد مع توليد البلازما بالترددات اللاسلكية أو التيار المستمر ولكن يحسن الكفاءة للركائز الحساسة لدرجات الحرارة.
- آلة MPCVD:شكل متخصص من أشكال تقنية CVD باستخدام بلازما الموجات الدقيقة، مما يوفر جودة فائقة للأفلام والتحكم فيها مقارنةً بالتقنية التقليدية CVD أو PECVD.وهي ذات قيمة خاصة للتطبيقات عالية الأداء مثل نمو غشاء الماس.
-
خصائص الفيلم وتطبيقاته:
- :: PVD:تتفوق في إنتاج أغشية نقية وكثيفة وشديدة الالتصاق، وهي مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا في الخصائص (مثل الطلاءات البصرية أو الطبقات المقاومة للتآكل).
- CVD:يوفر تطابقًا فائقًا، مما يجعله أكثر ملاءمة لطلاء الأشكال الهندسية المعقدة (مثل الخنادق أو الهياكل ثلاثية الأبعاد في الإلكترونيات الدقيقة).ومع ذلك، قد يُدخل شوائب أو عيوب بسبب المنتجات الكيميائية الثانوية.
-
البيئة التشغيلية:
- :: PVD:يعمل في بيئة عالية التفريغ، مما يقلل من التلوث ولكنه يتطلب أنظمة تفريغ قوية.
- CVD:تعمل عادةً عند ضغوط منخفضة أو في الغلاف الجوي، مع تفاعلات في الطور الغازي تستلزم إدارة دقيقة للغلاف الجوي لمنع التفاعلات الجانبية غير المرغوب فيها.
يساعد فهم هذه الاختلافات في اختيار التقنية المناسبة بناءً على متطلبات التطبيق من حيث البساطة أو السلامة أو الأداء.على سبيل المثال، قد يختار المختبر الذي يعطي الأولوية لسهولة الاستخدام تقنية PVD، في حين قد يستثمر مصنع أشباه الموصلات في تقنية CVD أو متغيراتها المتقدمة مثل تقنية MPCVD للحصول على جودة فائقة للأفلام.
جدول ملخص:
| الجانب | ف.ف.د | التفريغ القابل للذوبان |
|---|---|---|
| آلية الترسيب | النقل الفيزيائي (الرش/التبخير) في الفراغ العالي. | التفاعلات الكيميائية بين الغازات والركيزة. |
| معلمات التحكم | متغيرات أقل (مثل الطاقة ومعدل التبخير). | إدارة دقيقة لتدفق الغاز والضغط ودرجة الحرارة. |
| السلامة | مخاطر أقل (مخاطر التفريغ العالي/درجة الحرارة العالية). | مخاطر أعلى (غازات سامة/قابلة للاشتعال). |
| خصائص الأغشية | أغشية نقية وكثيفة ولاصقة (مثل الطلاءات البصرية). | مطابقة فائقة (مثل الإلكترونيات الدقيقة). |
| المتغيرات | غير متاح | PECVD، وMPCVD (معدلات/جودة محسنة). |
