بالنسبة للأفران الأنبوبية الأفقية أحادية المنطقة، تقدم الطرازات الرئيسية مجموعة تتراوح من القدرات القياسية إلى القدرات العالية لدرجات الحرارة بأبعاد مختلفة. يعمل طراز H14HT حتى 1400 درجة مئوية بقطر 2.5 بوصة وطول 12 بوصة. بالنسبة لدرجات الحرارة الأعلى، يصل طراز H18-40HT إلى 1760 درجة مئوية (بحد أقصى 1800 درجة مئوية) بنفس الأبعاد، بينما يوفر طراز 3H18-40HT أداءً مماثلاً لدرجات الحرارة العالية ولكن بتنسيق أطول (27 بوصة) مع خيار قطر 2.5 أو 4 بوصة.
إن اختيار فرن أنبوبي أفقي أحادي المنطقة لا يتعلق فقط بدرجة حرارته القصوى. إنه قرار حاسم يعتمد على الطول المطلوب لمنطقة التسخين الموحدة لديك والحجم المادي لعينتك، مع الموازنة بين البساطة المتأصلة في تصميم المنطقة الواحدة.
فهم التطبيق الأساسي
الفرن الأنبوبي الأفقي هو أداة أساسية للمعالجة الحرارية، مصمم لتسخين المواد في جو خاضع للرقابة داخل أنبوب خزفي أو كوارتز. تكمن قيمته الأساسية في قدرته على إنشاء بيئة درجة حرارة مستقرة وموحدة.
الغرض من التوجيه الأفقي
يتيح التصميم الأفقي سهولة تحميل وتفريغ العينات. وهو فعال بشكل خاص للعمليات مثل التلدين والتكليس والتخليق حيث يجب تطبيق درجة حرارة متسقة بالتساوي عبر طول المادة.
تحقيق منطقة تسخين موحدة
إن "الطول المسخن" لأنبوب الفرن لا يساوي "منطقة التسخين الموحدة" الخاصة به. يلتف عنصر تسخين واحد حول الأنبوب، لكن الحرارة تتسرب بشكل طبيعي من الأطراف. المنطقة الموحدة هي الجزء المركزي من الأنبوب حيث تكون درجة الحرارة الأكثر استقرارًا واتساقًا.
الميزات التشغيلية الأساسية
بالإضافة إلى الحرارة، يتم تعريف هذه الأفران من خلال أنظمة التحكم والسلامة الخاصة بها. تتم إدارة التحكم الدقيق في درجة الحرارة بواسطة مزدوج حراري ووحدة تحكم PID، في حين تضمن الحماية من ارتفاع درجة الحرارة و أقفال السلامة التشغيل الآمن، خاصة أثناء التشغيل غير المراقب.
مواصفات طراز المنطقة الواحدة
يتم تعريف طرازات المنطقة الواحدة بواسطة عنصر تسخين واحد ووحدة تحكم واحدة، مما يجعلها مثالية لإنشاء درجة حرارة معالجة واحدة ومستقرة.
طراز درجة الحرارة العالية القياسي (1400 درجة مئوية)
- الطراز: H14HT
- أقصى درجة حرارة: 1400 درجة مئوية (2552 درجة فهرنهايت)
- أبعاد الأنبوب: قطر 2.5 بوصة × طول 12 بوصة.
- الأفضل لـ: أعمال المختبرات للأغراض العامة، والتلدين، والتخليق تحت 1400 درجة مئوية.
طراز درجة الحرارة العالية جداً (1800 درجة مئوية)
- الطراز: H18-40HT
- أقصى درجة حرارة: 1760 درجة مئوية مستمر، 1800 درجة مئوية (3272 درجة فهرنهايت) كحد أقصى.
- أبعاد الأنبوب: قطر 2.5 بوصة × طول 12 بوصة.
- الأفضل لـ: معالجة السيراميك المتقدم، وسبائك درجات الحرارة العالية، والمواد المتخصصة.
طراز درجة الحرارة العالية بالطول الممتد
- الطراز: 3H18-40HT
- أقصى درجة حرارة: 1760 درجة مئوية مستمر.
- أبعاد الأنبوب: قطر 2.5 أو 4 بوصة × طول 27 بوصة.
- الأفضل لـ: معالجة العينات الأكبر أو الأكثر عددًا، أو عندما تكون هناك حاجة إلى منطقة ساخنة موحدة أطول للعملية.
فهم المفاضلات: المنطقة الواحدة مقابل المناطق المتعددة
يعد اختيار فرن أحادي المنطقة قرارًا هندسيًا مقصودًا. يعد فهم قيوده أمرًا أساسيًا لضمان تلبية متطلبات عمليتك.
ميزة البساطة
الفرن أحادي المنطقة بسيط وموثوق وفعال من حيث التكلفة. بالنسبة لمجموعة واسعة من التطبيقات التي تتطلب درجة حرارة مستقرة واحدة فقط، فهو الحل الأمثل. التشغيل بسيط: اضبط درجة حرارة واحدة، ويحافظ الفرن عليها.
القيد المتأصل: خسائر الأطراف
المفاضلة الرئيسية للفرن أحادي المنطقة هي توحيد درجة الحرارة على طوله. بسبب تسرب الحرارة من نهايات الأنبوب، ستكون درجة الحرارة أقل هناك بشكل طبيعي مما هي عليه في المنتصف. كلما كان الفرن أطول، زادت المنطقة الموحدة المحتملة، لكن تدرجات النهايات لا مفر منها.
متى يجب التفكير في فرن متعدد المناطق
إذا كانت عمليتك تتطلب منطقة ساخنة موحدة طويلة ودقيقة بشكل استثنائي، أو إذا كنت بحاجة إلى إنشاء تدرج درجة حرارة محدد على طول العينة، فإن الفرن متعدد المناطق ضروري. تستخدم هذه الأفران عناصر تسخين متعددة يتم التحكم فيها بشكل مستقل (على سبيل المثال، ثلاث مناطق) للتعويض عن خسائر الأطراف أو لإنشاء ملفات تعريف درجات حرارة مختلفة عن قصد.
كيفية اختيار الفرن المناسب لعمليتك
اعتمد قرارك على المتطلبات المحددة لمهمة المعالجة الحرارية الخاصة بك.
- إذا كان تركيزك الأساسي هو أعمال المختبرات للأغراض العامة دون 1400 درجة مئوية: يوفر طراز H14HT الأداء اللازم في هيكل قياسي ومضغوط.
- إذا كان تركيزك الأساسي هو تخليق المواد في درجات حرارة عالية جدًا: يوفر طراز H18-40HT قدرة درجة الحرارة المطلوبة للعمل على نطاق أصغر.
- إذا كان تركيزك الأساسي هو معالجة الأجزاء أو الدُفعات الأكبر في منطقة موحدة أطول: فإن الطول الممتد لطراز 3H18-40HT هو الخيار الصحيح.
- إذا كان تركيزك الأساسي هو إنشاء ملف تعريف درجة حرارة محدد أو تعظيم التوحيد على طول ممتد: فإن طراز المنطقة الواحدة ليس الأداة المناسبة؛ يجب عليك استكشاف خيارات الفرن ثلاثي المناطق.
في نهاية المطاف، فإن مواءمة قدرات الفرن مع أهداف عمليتك المحددة هو المفتاح لنتائج ناجحة وقابلة للتكرار.
جدول الملخص:
| الطراز | أقصى درجة حرارة | أبعاد الأنبوب (القطر × الطول) | الأفضل لـ |
|---|---|---|---|
| H14HT | 1400 درجة مئوية | 2.5 بوصة × 12 بوصة | أعمال المختبرات للأغراض العامة، التلدين، التخليق دون 1400 درجة مئوية |
| H18-40HT | 1760 درجة مئوية مستمر، 1800 درجة مئوية كحد أقصى | 2.5 بوصة × 12 بوصة | معالجة السيراميك المتقدم، وسبائك درجات الحرارة العالية، والمواد المتخصصة |
| 3H18-40HT | 1760 درجة مئوية مستمر | 2.5 أو 4 بوصة × 27 بوصة | معالجة العينات الأكبر، ومناطق التسخين الموحدة الأطول |
هل أنت مستعد لتعزيز معالجتك الحرارية بحل فرن مخصص؟ بالاعتماد على البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK للمختبرات المتنوعة حلول أفران متقدمة لدرجات الحرارة العالية. يكتمل خط إنتاجنا، بما في ذلك أفران الصندوق (Muffle)، والأنبوب، والدوار، وأفران التفريغ والجو، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين كفاءة مختبرك ونتائجه!

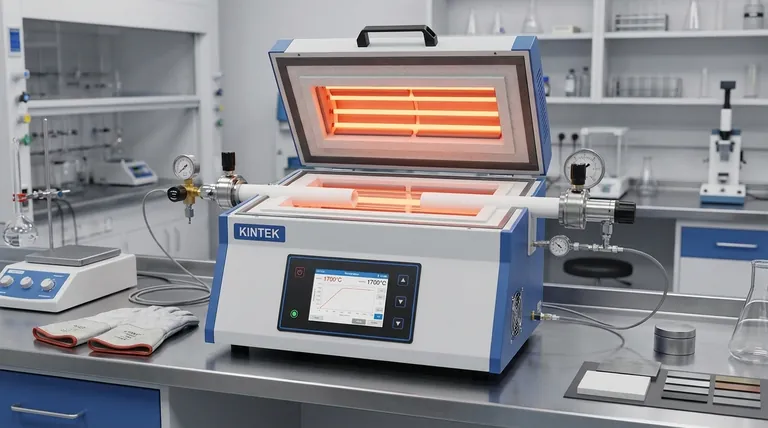

دليل مرئي
