في تصنيع أشباه الموصلات، يُستخدم PECVD بشكل أساسي لترسيب الأغشية الرقيقة الحيوية التي تعمل كعوازل، وطبقات واقية، ومكونات وظيفية داخل الدائرة المتكاملة. التطبيقات الأكثر شيوعًا هي ترسيب ثاني أكسيد السيليكون (SiO₂) ونيتريد السيليكون (Si₃N₄) للعزل الكهربائي والتخميل، بالإضافة إلى إنشاء طبقات متخصصة للترانزستورات والوصلات البينية.
القيمة المركزية لترسيب الأغشية الكيميائي بالبلازما المعززة (PECVD) لا تكمن فقط فيما ترسيبه، بل في كيفية القيام بذلك. إن قدرته على إنشاء أغشية عالية الجودة في درجات حرارة منخفضة هي المفتاح الذي يفتح المجال لتصنيع أجهزة أشباه الموصلات المعقدة والمتعددة الطبقات دون إتلاف الهياكل الحساسة التي تم بناؤها بالفعل على الرقاقة.
لماذا تعد درجة الحرارة المنخفضة ميزة حاسمة
الميزة المميزة لـ PECVD مقارنةً بالترسيب الكيميائي للبخار (CVD) التقليدي هي استخدامه للبلازما لتنشيط التفاعل الكيميائي. وهذا يسمح بالترسيب أن يحدث في درجات حرارة أقل بكثير (عادة 200-400 درجة مئوية) بدلاً من 600-800 درجة مئوية المطلوبة لـ CVD الحراري.
حماية الهياكل الأساسية
يتم بناء الرقائق الحديثة طبقة تلو الأخرى. بمجرد تصنيع المكونات الحساسة للحرارة مثل وصلات النحاس البينية أو الترانزستورات ذات ملامح التشويب المحددة، فإن تعريضها للحرارة العالية يمكن أن يدمر هيكلها وخصائصها الكهربائية.
يسمح PECVD بإضافة طبقات جديدة فوق هذه الهياكل الدقيقة دون صهرها أو انتشارها أو إتلافها بأي طريقة أخرى.
تمكين معماريات الأجهزة المعقدة
ميزانية الحرارة المنخفضة لـ PECVD هي التي تجعل بناء أجهزة معقدة عمودياً، مثل ذاكرة فلاش 3D NAND أو المعالجات الدقيقة المتقدمة، أمرًا ممكنًا. يمكن ترسيب كل طبقة جديدة دون إفساد سلامة العشرات أو المئات من الطبقات تحتها.
التطبيقات الأساسية: تحليل وظيفي
PECVD ليس تطبيقًا واحدًا، ولكنه تقنية أساسية تستخدم لإنشاء عدة أنواع مميزة من الأغشية، لكل منها وظيفة محددة.
الطبقات العازلة والكهربائية
التطبيق الأكثر شيوعًا هو ترسيب ثاني أكسيد السيليكون (SiO₂) ونيتريد السيليكون (Si₃N₄). هذه الأغشية عوازل كهربائية ممتازة.
تُستخدم لعزل الخطوط المعدنية الموصلة عن بعضها البعض، أفقيًا في نفس الطبقة وعموديًا بين الطبقات المختلفة، مما يمنع الدوائر القصيرة. وهذا أمر أساسي لوظيفة أي دائرة متكاملة.
طبقات التخميل
طبقة التخميل هي الغطاء الواقي النهائي الذي يطبق على رقاقة أشباه الموصلات. عادة ما تكون مصنوعة من نيتريد السيليكون (Si₃N₄)، وتعمل كحاجز قوي.
تحمي هذه الطبقة الدوائر الحساسة من الرطوبة والأيونات المتنقلة والأضرار المادية أثناء التعبئة وخلال عمرها التشغيلي، مما يعزز بشكل مباشر موثوقية الجهاز وطول عمره.
أغشية للأداء والتصغير
مع تقلص الترانزستورات، تقل المسافة بين المكونات، مما يزيد من التداخل الكهربائي (السعة) الذي يمكن أن يبطئ الرقاقة.
يُستخدم PECVD لترسيب مواد عازلة ذات ثابت عزل منخفض (low-k). تعمل هذه العوازل المتخصصة على تقليل هذه السعة غير المرغوب فيها، مما يسمح للإشارات بالانتقال بشكل أسرع ويمكّن من استمرار تصغير الجهاز.
فهم المقايضات
في حين أنه لا غنى عنه، يتم اختيار PECVD لتحقيق توازن محدد في الخصائص. إنه ليس حلاً مثاليًا لكل سيناريو، ويجب على المهندسين إدارة مقايضاته المتأصلة.
جودة الغشاء مقابل درجة الحرارة
بينما تعتبر أغشية PECVD "عالية الجودة"، إلا أنها بشكل عام أقل كثافة ويمكن أن تحتوي على شوائب هيدروجينية أكثر من أغشية درجات الحرارة العالية. بالنسبة للتطبيقات التي تتطلب أعلى درجة نقاء واستقرار مطلق، مثل أكسيد البوابة الحاسم في الترانزستور، غالبًا ما تُفضل طرق أخرى مثل الأكسدة الحرارية.
السرعة مقابل التوحيد
يوفر PECVD معدلات ترسيب سريعة، وهو أمر ممتاز لإنتاجية التصنيع. ومع ذلك، قد يكون تحقيق سمك غشاء موحد تمامًا عبر رقاقة كبيرة بحجم 300 مم أمرًا صعبًا. يجب ضبط ظروف العملية بدقة لموازنة سرعة الترسيب مع مواصفات التوحيد المطلوبة.
ما وراء الدوائر المتكاملة القياسية: تطبيقات أوسع
مرونة PECVD تجعله حيويًا لتصنيع مجموعة واسعة من الأجهزة الدقيقة الأخرى.
ترانزستورات الأغشية الرقيقة (TFTs)
تعتبر ترانزستورات الأغشية الرقيقة (TFTs) العمود الفقري لشاشات العرض المسطحة الحديثة (LCD، OLED). يُستخدم PECVD لترسيب طبقات السيليكون والطبقات العازلة التي تشكل هذه الترانزستورات على ركائز زجاجية كبيرة، والتي لا يمكنها تحمل درجات الحرارة العالية.
الإلكترونيات الضوئية والضوئيات
في إنتاج الصمامات الثنائية الباعثة للضوء (LEDs) والخلايا الشمسية، يُستخدم PECVD لترسيب طبقات مضادة للانعكاس، وطبقات تخميل، وأكاسيد موصلة شفافة. هذه الأغشية حاسمة لزيادة استخلاص الضوء أو امتصاصه إلى أقصى حد.
الأنظمة الكهروميكانيكية الدقيقة (MEMS)
تجمع أجهزة MEMS، مثل مقاييس التسارع والمرايا الدقيقة، بين الهياكل الميكانيكية الصغيرة والإلكترونيات. يُستخدم PECVD لترسيب الطبقات الهيكلية والطبقات التضحوية (التي تُزال لاحقًا) في درجات حرارة لا تضر بالمكونات الميكانيكية الدقيقة.
اختيار القرار الصحيح لهدفك
يرتبط فيلم PECVD المحدد الذي تستخدمه ارتباطًا مباشرًا بوظيفته المقصودة داخل الجهاز.
- إذا كان تركيزك الأساسي هو العزل الكهربائي: فإن ثاني أكسيد السيليكون (SiO₂) المترسب بواسطة PECVD هو الأداة الصناعية لعزل الطبقات المعدنية.
- إذا كان تركيزك الأساسي هو الحماية النهائية للجهاز: فإن نيتريد السيليكون (Si₃N₄) هو المادة المفضلة لطبقة تخميل متينة نظرًا لخصائصها الحاجزة الممتازة.
- إذا كان تركيزك الأساسي هو الأداء عالي السرعة: فإن العوازل الكهربائية ذات ثابت العزل المنخفض (Low-k dielectrics) المترسبة عبر PECVD ضرورية لتقليل تأخير الإشارة في رقائق المنطق المتقدمة.
- إذا كان تركيزك الأساسي هو التصنيع على ركيزة حساسة للحرارة: غالبًا ما يكون PECVD هو الطريقة الوحيدة القابلة للتطبيق لترسيب الأجهزة مثل الإلكترونيات المرنة أو TFTs على الزجاج.
في النهاية، تعد معالجة PECVD ذات درجة الحرارة المنخفضة هي التكنولوجيا التمكينية التي تسمح بإنشاء أجهزة أشباه الموصلات المعقدة والموثوقة وعالية الأداء اليوم.
جدول الملخص:
| التطبيق | المواد الرئيسية | الوظيفة الأساسية |
|---|---|---|
| العزل الكهربائي | ثاني أكسيد السيليكون (SiO₂)، نيتريد السيليكون (Si₃N₄) | عزل الطبقات الموصلة لمنع الدوائر القصيرة |
| التخميل | نيتريد السيليكون (Si₃N₄) | حماية الرقائق من الرطوبة والأيونات والتلف |
| تحسين الأداء | عوازل كهربائية ذات ثابت عزل منخفض (Low-k Dielectrics) | تقليل السعة لسرعات إشارة أسرع |
| الركائز الحساسة للحرارة | متنوعة (على سبيل المثال، لـ TFTs، MEMS) | تمكين الترسيب دون إتلاف الهياكل الأساسية |
عزز تصنيع أشباه الموصلات لديك باستخدام أنظمة PECVD المتقدمة من KINTEK! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر لمختلف المختبرات حلول أفران درجات الحرارة العالية، بما في ذلك أنظمة CVD/PECVD، مدعومة بتخصيص عميق قوي لتلبية احتياجاتك التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكن لحلول PECVD المصممة خصيصًا أن تحسن أداء وموثوقية جهازك!

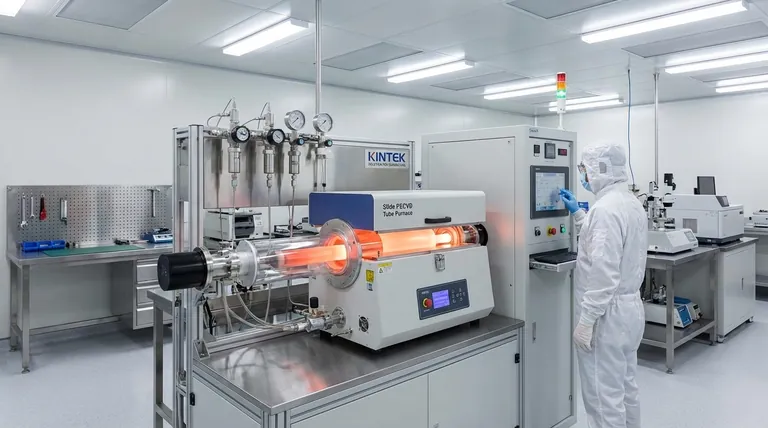

دليل مرئي
