في عملية نموذجية، تعمل عملية الترسيب الكيميائي بالبخار المعزز بالبلازما (PECVD) ضمن نطاق ضغط تفريغ منخفض يتراوح من بضع مئات من الميليتور (mTorr) إلى عدة تور. النافذة التشغيلية الأكثر شيوعًا هي بين 1 و 2 تور، ولكن الضغط الدقيق يعتمد بشكل كبير على المادة المحددة التي يتم ترسيبها وخصائص الفيلم المطلوبة. يتم اختيار هذا النطاق بعناية للتحكم في خصائص البلازما والتفاعلات الكيميائية التي تشكل الفيلم النهائي.
المبدأ الأساسي الذي يجب فهمه هو أن الضغط في PECVD ليس إعدادًا ثابتًا، بل هو رافعة ديناميكية. فهو يتحكم بشكل مباشر في تكرار الاصطدامات الجزيئية، والتي بدورها تحدد التوازن بين معدل الترسيب وجودة الفيلم وتجانسه. يتيح لك تعديل الضغط تغيير طبيعة عملية الترسيب بشكل أساسي.
دور الضغط في عملية PECVD
لفهم سبب استخدام نطاق ضغط معين، يجب أن ننظر إلى كيفية تأثيره على فيزياء البلازما وكيمياء الترسيب. الهدف هو توليد أنواع كيميائية تفاعلية في البلازما ثم تهبط على الركيزة لتشكيل طبقة رقيقة عالية الجودة.
تحديد أنظمة الضغط
غالبًا ما تشير المراجع التي ستجدها إلى أرقام مختلفة قليلاً لأن "PECVD" مصطلح واسع يغطي العديد من التطبيقات. تقع القيم عادةً في فئتين رئيسيتين بعد تحويل الوحدات (1 تور ≈ 133 باسكال):
- ضغط منخفض (0.1 - 0.5 تور): يستخدم هذا النطاق، من عشرات إلى مئات من الميليتور، للعمليات التي تتطلب جودة عالية للفيلم.
- ضغط قياسي (1 - 10 تور): هذا هو النطاق الأكثر شيوعًا، ويوفر توازنًا بين السرعة والجودة لتطبيقات مثل الإلكترونيات الدقيقة وتصنيع الخلايا الشمسية.
التأثير على المسار الحر المتوسط
النتيجة الفيزيائية الأكثر مباشرة للضغط هي على المسار الحر المتوسط — متوسط المسافة التي يقطعها جزيء الغاز قبل الاصطدام بجزيء آخر.
- عند الضغوط العالية، يكون المسار الحر المتوسط قصيرًا جدًا. تتصادم الجزيئات بشكل متكرر، مما يؤدي إلى حدوث المزيد من التفاعلات الكيميائية في الطور الغازي قبل وصول المتفاعلات إلى الركيزة.
- عند الضغوط المنخفضة، يكون المسار الحر المتوسط طويلاً. من المرجح أن تنتقل الجزيئات مباشرة من مصدر البلازما إلى الركيزة، مما يعني أن معظم التفاعلات تحدث على سطح الفيلم نفسه.
التأثير على البلازما ونمو الفيلم
يؤثر هذا الاختلاف في المسار الحر المتوسط بشكل مباشر على البلازما والفيلم الناتج.
عند الضغوط العالية، تؤدي الاصطدامات المتكررة إلى بلازما ذات كثافة أعلى ولكن طاقة أقل. وهذا غالبًا ما يزيد من معدل الترسيب ولكنه يمكن أن يؤدي أيضًا إلى تكوين نوى في الطور الغازي، حيث تتشكل الجسيمات في البلازما وتسقط على الفيلم كعيوب.
عند الضغوط المنخفضة، تؤدي الاصطدامات الأقل إلى بلازما ذات كثافة أقل ولكن طاقة أعلى. تفضل هذه البيئة التفاعلات السطحية المهيمنة، والتي تنتج عادةً فيلمًا أكثر كثافة وتجانسًا وجودة أعلى، وإن كان بمعدل ترسيب أبطأ.
فهم المقايضات
يعد اختيار الضغط خطوة حاسمة في التحسين تتضمن الموازنة بين الأولويات المتنافسة. لا يوجد ضغط "أفضل" واحد؛ بل يوجد فقط أفضل ضغط لهدف معين.
الترسيب بالضغط العالي (>1 تور)
- الفائدة: يستخدم بشكل أساسي لتحقيق معدل ترسيب عالٍ، وهو أمر بالغ الأهمية لتصنيع الأفلام السميكة أو لزيادة إنتاجية الرقائق.
- الجانب السلبي: يمكن أن ينتج عنه أفلام ذات كثافة أقل، ومحتوى هيدروجين أعلى (للعمليات القائمة على السيلان)، وتوافق أضعف على تضاريس السطح المعقدة. كما أن خطر تلوث الجسيمات من تفاعلات الطور الغازي أعلى.
الترسيب بالضغط المنخفض (<500 ميليتور)
- الفائدة: مثالي لإنشاء أفلام عالية الجودة، وكثيفة، ومتكافئة مع تغطية ممتازة للخطوات (التوافق). هذا ضروري للأجهزة الإلكترونية الدقيقة المتقدمة حيث تكون سلامة الفيلم ذات أهمية قصوى.
- الجانب السلبي: المقايضة الأساسية هي معدل ترسيب أبطأ بكثير، مما قد يؤثر على تكلفة التصنيع والإنتاجية.
"النقطة المثلى" الشائعة
السبب وراء عمل العديد من عمليات PECVD القياسية لمواد مثل نيتريد السيليكون (SiN) أو ثاني أكسيد السيليكون (SiO₂) في نطاق 1 إلى 2 تور هو أنها توفر حلاً وسطًا عمليًا. فهي توفر معدل ترسيب مقبولًا لكفاءة التصنيع مع الحفاظ على جودة الفيلم الكافية لطبقات التخميل والعازلة.
اختيار الضغط المناسب لعمليتك
يجب أن يملي اختيارك للضغط بالكامل الهدف النهائي لفيلمك الرقيق.
- إذا كان تركيزك الأساسي هو أقصى إنتاجية ومعدل ترسيب: اتجه نحو الطرف الأعلى من نطاق الضغط (على سبيل المثال، 2-5 تور)، ولكن راقب عيوب الجسيمات.
- إذا كان تركيزك الأساسي هو جودة الفيلم القصوى، والكثافة، والتوافق: استخدم ضغطًا أقل (على سبيل المثال، 100-500 ميليتور) واقبل وقت الترسيب الأبطأ.
- إذا كنت تقوم بتطوير طبقة تخميل أو عازلة قياسية: ابدأ تطوير عمليتك في النطاق الشائع 1-2 تور وقم بالتحسين من هناك بناءً على متطلبات فيلمك المحددة.
في النهاية، الضغط هو أحد أقوى المعلمات التي يمكنك تعديلها لتوجيه عملية PECVD الخاصة بك نحو النتيجة المرجوة.
جدول الملخص:
| نطاق الضغط | حالة الاستخدام النموذجية | الخصائص الرئيسية |
|---|---|---|
| منخفض (0.1 - 0.5 تور) | أفلام عالية الجودة | أفلام أكثر كثافة، توافق أفضل، ترسيب أبطأ |
| قياسي (1 - 2 تور) | التصنيع العام (SiN, SiO₂) | معدل ترسيب متوازن وجودة الفيلم |
| مرتفع (2 - 10 تور) | إنتاجية عالية | ترسيب أسرع، خطر أعلى للعيوب |
حسّن عملية PECVD الخاصة بك بخبرة KINTEK
إن إتقان التحكم في الضغط هو مجرد جزء واحد من تحقيق أفلام رقيقة مثالية. في KINTEK، نستفيد من البحث والتطوير الاستثنائي لدينا والتصنيع الداخلي لتوفير أنظمة PECVD متقدمة مصممة خصيصًا لمتطلباتك الفريدة. سواء كنت بحاجة إلى إنتاج عالي الإنتاجية أو أفلام فائقة النقاء وعالية التوافق، فإن قدرات التخصيص العميقة لدينا تضمن أن حل الفرن الخاص بك مصمم بدقة لتحقيق النجاح.
هل أنت مستعد لتعزيز عملية الترسيب الخاصة بك؟ اتصل بخبرائنا اليوم لمناقشة كيف يمكن لأنظمة PECVD الخاصة بنا دفع أبحاثك وإنتاجك إلى الأمام.

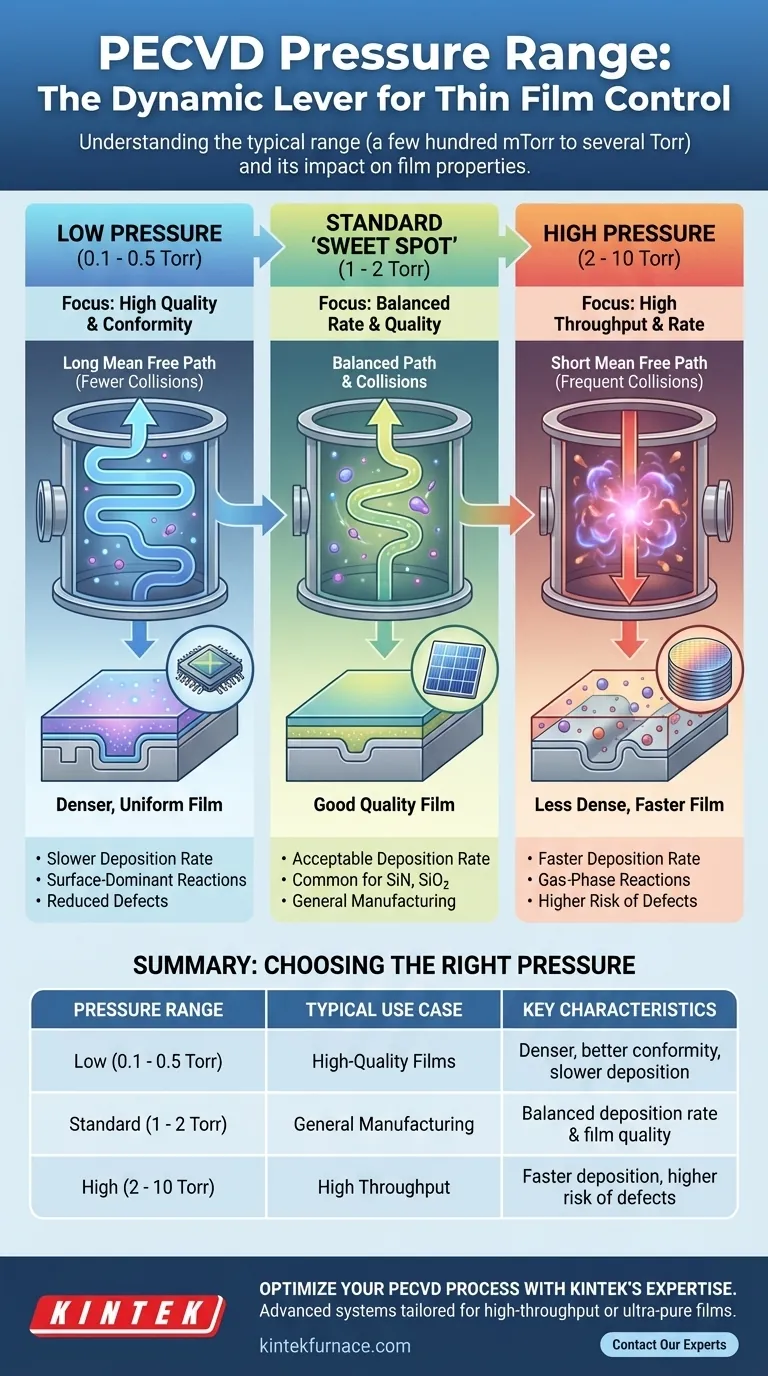

دليل مرئي
