الوظيفة الأساسية لنظام ترسيب البخار الكيميائي بالبلازما الميكروويف (MPCVD) في هذا السياق هي النمو الظاهري لطبقات رقيقة من الماس من النوع p عالي الجودة والمشوب بكثافة من النوع p+ على ركائز الماس أحادي البلورة عالية الضغط وعالية الحرارة (HPHT). هذه العملية ضرورية لإنشاء طبقات أشباه الموصلات النشطة المطلوبة لتشغيل الجهاز.
يعمل MPCVD كخطوة تصنيع أساسية للإلكترونيات القائمة على الماس، حيث يحول الركيزة الخام إلى شبه موصل وظيفي. من خلال التحكم الدقيق في بيئة النمو، يحدد ملفات التشويه المحددة اللازمة لقناة MOSFET لتوصيل الكهرباء بفعالية.
دور MPCVD في بنية الجهاز
النمو الظاهري على ركائز HPHT
يعمل نظام MPCVD كأداة ترسيب عالية الدقة. تتمثل مهمته المحددة في تنمية طبقات جديدة من الماس مباشرة على ركيزة الماس أحادي البلورة HPHT الموجودة.
نظرًا لأن هذه العملية ظاهرية، فإن الطبقات الجديدة تواصل الشبكة البلورية للركيزة بشكل مثالي. هذا يضمن الاستمرارية الهيكلية، وهو أمر حيوي للأجهزة الإلكترونية عالية الأداء.
إنشاء ملفات تعريف تشويه محددة
عادة ما تكون ركيزة الماس الخام عازلًا كهربائيًا. لكي تعمل كشبه موصل، يجب تشويهها.
يقدم نظام MPCVD شوائب محددة أثناء مرحلة النمو لإنشاء طبقات من النوع p وطبقات مشوبة بكثافة من النوع p+. هذه القدرة على ضبط الموصلية على المستوى الذري هي ما يجعل تصنيع الأجهزة المعقدة مثل المكثفات والترانزستورات ممكنًا.
تشكيل قناة MOSFET الأساسية
الطبقات التي ينميها نظام MPCVD ليست مجرد طبقات هيكلية؛ فهي تشكل المنطقة النشطة للجهاز.
يشير المرجع صراحة إلى أن هذه الطبقات الظاهرية عالية الجودة تعمل كمادة شبه موصلة أساسية لقنوات MOSFET. بدون خطوة MPCVD المحددة هذه، لا توجد قناة لتدفق الإلكترونات (أو الثقوب) من خلالها، مما يجعل الجهاز غير وظيفي.
التحكم التشغيلي والمعلمات الحرجة
تنظيم طاقة الميكروويف وتدفق الغاز
تعتمد جودة طبقة الماس بالكامل على استقرار بيئة البلازما.
يسمح نظام MPCVD بالتحكم الدقيق في طاقة الميكروويف ومعدلات تدفق غاز السلائف. يحدد تنظيم هذه المتغيرات معدل النمو والنقاء وتركيز التشويه للطبقة النهائية.
ضمان الاتساق الكهربائي
الهدف النهائي لعملية MPCVD هو قابلية التكرار. من خلال تثبيت معلمات الترسيب، يضمن النظام أن الطبقات النامية لها خصائص كهربائية قابلة للتحكم.
هذا الاتساق مطلوب لتقليل العيوب التي من شأنها أن تقلل من أداء مكدس مكثف Al2O3/diamond MOS.
فهم المفاضلات
ضرورة الدقة
بينما يسمح MPCVD بالنمو عالي الجودة، إلا أنه حساس للغاية لتقلبات المعلمات. "التحكم الدقيق" المذكور في المرجع ليس رفاهية؛ بل هو ضرورة.
إذا انحرفت طاقة الميكروويف أو تدفق الغاز، فسيصبح تركيز التشويه غير متسق. ينتج عن هذا قناة MOSFET ذات سلوك كهربائي غير متوقع، مما يضر بالجهاز بأكمله.
اتخاذ القرار الصحيح لهدفك
عند استخدام MPCVD لتصنيع مكثفات الماس MOS، يجب أن يتحول تركيزك التشغيلي بناءً على متطلباتك المحددة:
- إذا كان تركيزك الأساسي هو موصلية القناة: أعط الأولوية للمعيرة الدقيقة لتدفقات غاز السلائف لتحقيق تركيزات التشويه المطلوبة من النوع p والنوع p+.
- إذا كان تركيزك الأساسي هو جودة الواجهة: ركز على استقرار طاقة الميكروويف لضمان تطابق ظاهري خالٍ من العيوب مع ركيزة HPHT.
يعتمد النجاح في خطوة التصنيع هذه على استخدام نظام MPCVD ليس فقط لتنمية الماس، ولكن لهندسة خصائص كهربائية محددة من خلال التحكم الصارم في العملية.
جدول ملخص:
| خطوة العملية | وظيفة MPCVD | التأثير على أداء الجهاز |
|---|---|---|
| النمو الظاهري | تشكيل الشبكة البلورية المستمرة على ركائز HPHT | يضمن الاستمرارية الهيكلية وحركة حامل عالية |
| تشويه النوع p | إدخال متحكم فيه للبورون/الشوائب | ينشئ طبقة شبه موصلة نشطة لقناة MOSFET |
| التحكم في البلازما | تنظيم طاقة الميكروويف وتدفق الغاز | يضمن خصائص كهربائية قابلة للتكرار ونقاء الطبقة |
| مطابقة الواجهة | ترسيب خالٍ من العيوب لمكدسات Al2O3 | يقلل من حالات الواجهة لتشغيل مكثف مستقر |
ارتقِ بأبحاث أشباه الموصلات الماسية الخاصة بك مع KINTEK
الدقة في ترسيب MPCVD هي الفرق بين جهاز فاشل ومكثف Al2O3/diamond MOS عالي الأداء. مدعومة بالبحث والتطوير الخبير والتصنيع العالمي، توفر KINTEK أنظمة Microwave Plasma CVD الرائدة في الصناعة، جنبًا إلى جنب مع حلول الأفران الصندوقية والأنابيب والأفران الفراغية الخاصة بنا. سواء كنت تقوم بهندسة ملفات تشويه من النوع p أو طبقات ظاهرية معقدة، فإن أنظمتنا قابلة للتخصيص بالكامل لتلبية متطلبات مختبرك الفريدة.
هل أنت مستعد لتحقيق جودة طبقة فائقة؟ اتصل بخبرائنا الفنيين اليوم لمناقشة احتياجاتك المخصصة من الأفران أو CVD.

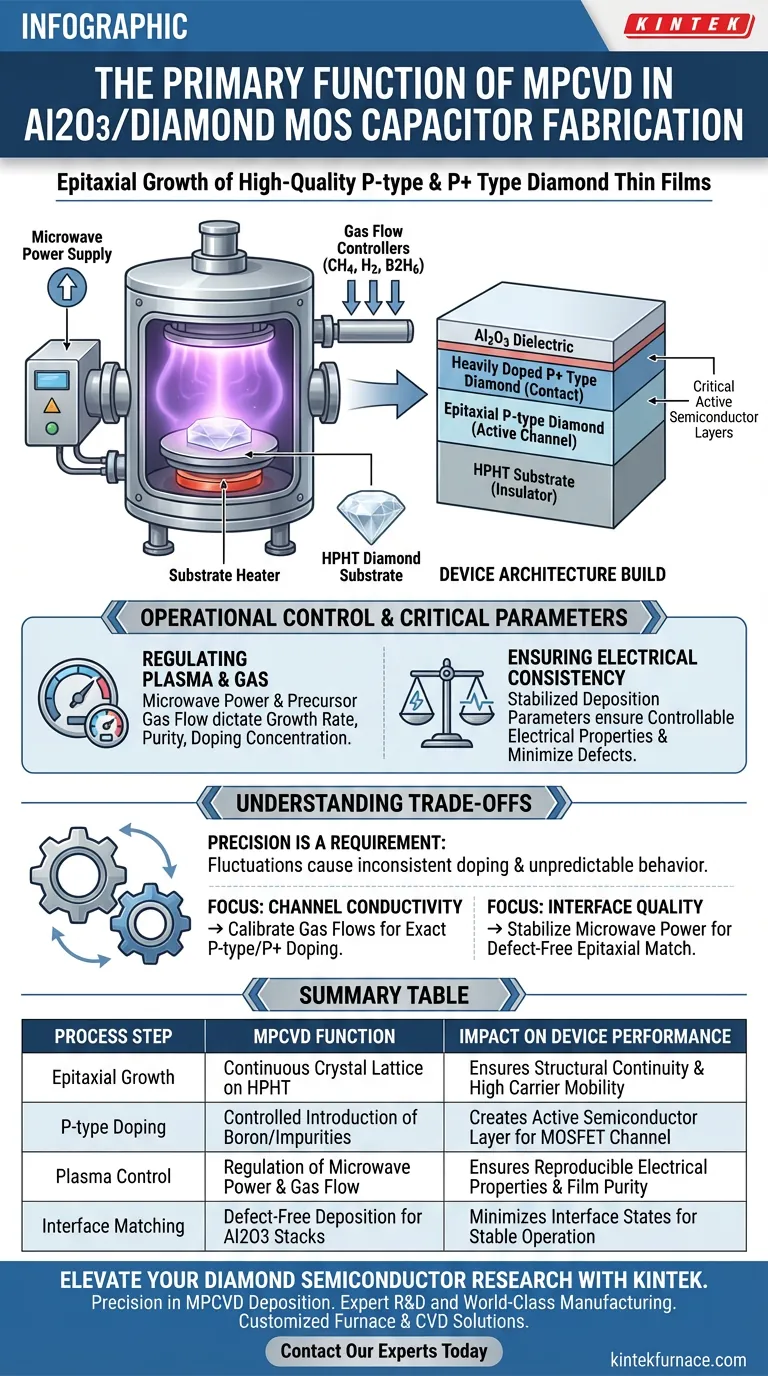

دليل مرئي
