في جوهرها، الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو عملية تصنيع تُستخدم لترسيب أغشية رقيقة جدًا وعالية الوظائف على الخلايا الشمسية. وهي تعمل عن طريق إدخال غازات محددة في غرفة تفريغ، واستخدام مجال كهربائي لإشعالها وتحويلها إلى بلازما، والسماح للمادة التفاعلية الناتجة بتكوين طبقة صلبة على سطح الخلية. هذه العملية حاسمة لإنشاء طلاءات مضادة للانعكاس وطبقات تخميل تعزز بشكل كبير كفاءة الخلية الشمسية.
تكمن القيمة الأساسية لـ PECVD في إنتاج الخلايا الشمسية في قدرتها على ترسيب أغشية عالية الجودة في درجات حرارة منخفضة. يتيح ذلك تقليل انعكاس الضوء و "إصلاح" العيوب الكهربائية على سطح السيليكون في وقت واحد، وهما وظيفتان أساسيتان لزيادة إنتاج الطاقة للخلية إلى أقصى حد دون إتلاف الخلية نفسها.
لماذا تعتبر PECVD ضرورية لكفاءة الخلايا الشمسية
الهدف من أي خلية شمسية هو تحويل أكبر قدر ممكن من ضوء الشمس إلى كهرباء. تتناول PECVD حاجزين أساسيين لتحقيق ذلك: انعكاس الضوء وفقدان الطاقة الكهربائية.
تعزيز امتصاص الضوء (الطلاء المضاد للانعكاس)
رقاقة السيليكون العارية لامعة وتعكس جزءًا كبيرًا من ضوء الشمس الوارد. يتم إهدار هذا الضوء المنعكس كطاقة.
تُستخدم PECVD لترسيب طبقة دقيقة من نيتريد السيليكون (SiNx) على السطح الأمامي للخلية. تعمل هذه الطبقة كـ طلاء مضاد للانعكاس (ARC)، مما يقلل الانعكاس ويسمح لمزيد من الفوتونات بالدخول إلى السيليكون حيث يمكنها توليد الكهرباء.
تحسين الأداء الكهربائي (تخميل السطح)
يحتوي سطح رقاقة السيليكون على عيوب مجهرية، تسمى غالبًا "الروابط المعلقة". تعمل هذه العيوب كمصائد للإلكترونات التي يحررها ضوء الشمس.
عندما تُحاصر الإلكترونات، لا يمكنها المساهمة في التيار الكهربائي، مما يقلل من الكفاءة الإجمالية للخلية. تتناول PECVD هذا عن طريق ترسيب طبقة نيتريد السيليكون الغنية بالهيدروجين. ترتبط ذرات الهيدروجين في هذه الطبقة بالعيوب السطحية وتحييدها، وهي عملية تُعرف باسم التخميل. يسمح هذا لحاملات الشحنة بالتحرك بحرية أكبر، مما يعزز أداء الخلية.
عملية PECVD خطوة بخطوة
عملية PECVD هي تسلسل يتم التحكم فيه بعناية ويتم إجراؤه داخل غرفة تفريغ متخصصة.
الخطوة 1: إدخال الغاز
تبدأ العملية بتغذية الغازات الأولية إلى غرفة التفاعل. لإنشاء طبقة نيتريد السيليكون، تكون هذه الغازات عادةً السيلان (SiH4) و الأمونيا (NH3)، وغالبًا ما يتم خلطها بغازات حاملة خاملة.
الخطوة 2: توليد البلازما
يتم تطبيق مجال كهربائي أو مغناطيسي عالي التردد بين قطبين داخل الغرفة. يقوم هذا المجال القوي بتنشيط خليط الغاز، ويزيل الإلكترونات من جزيئات الغاز وينشئ غازًا متأينًا متوهجًا يُعرف باسم البلازما.
تحتوي هذه البلازما على أنواع كيميائية شديدة التفاعل، وهو المفتاح لسبب إمكانية حدوث العملية في درجات حرارة منخفضة.
الخطوة 3: تفاعل السطح وترسيب الفيلم
تنتشر الأيونات والجذور التفاعلية من البلازما وتهبط على سطح الخلية الشمسية، التي يتم تسخينها بلطف. تخضع لتفاعلات كيميائية مباشرة على السطح، وترتبط معًا لتكوين طبقة رقيقة صلبة وموحدة.
الخطوة 4: إزالة المنتجات الثانوية
تؤدي التفاعلات الكيميائية أيضًا إلى إنشاء منتجات ثانوية متطايرة. يتم ضخ هذه المنتجات باستمرار خارج غرفة التفريغ لضمان ترسيب طبقة نقية.
فهم المزايا الرئيسية
إن جانب "المعزز بالبلازما" في PECVD هو ما يمنحه ميزة واضحة على طرق الترسيب الأخرى.
الدور الحاسم لدرجة الحرارة المنخفضة
يتطلب إنشاء نيتريد السيليكون من خلال الطرق الحرارية البحتة درجات حرارة عالية جدًا، مما قد يؤدي إلى تدهور الخصائص الإلكترونية الحساسة للخلية الشمسية المصنوعة من السيليكون الأساسية.
نظرًا لأن البلازما توفر الطاقة اللازمة للتفاعلات الكيميائية، يمكن إجراء PECVD في درجات حرارة أقل بكثير (على سبيل المثال، أقل من 400 درجة مئوية). يتيح ذلك ترسيب أغشية عالية الجودة دون التسبب في تلف حراري للخلية.
التطبيقات المتقدمة في خلايا PERC
تعتمد الخلايا الحديثة عالية الكفاءة، مثل PERC (باعث مُخمل ومُخمل خلفي)، بشكل كبير على PECVD. في هذه التصميمات، تُستخدم PECVD لترسيب طبقات التخميل على كل من الجزء الأمامي والخلفي للخلية.
يتضمن هذا غالبًا طبقة رقيقة من أكسيد الألومنيوم (AlOx) متبوعة بطبقة تغطية من نيتريد السيليكون (SiNx:H). يوفر هذا الهيكل ثنائي الطبقة تخميلاً استثنائيًا للجانب الخلفي، مما يقلل بشكل أكبر من الخسائر الكهربائية ويدفع الكفاءات إلى الأعلى.
اتخاذ الخيار الصحيح لهدفك
يتم ضبط تطبيق PECVD بناءً على هدف الأداء المحدد للخلية الشمسية.
- إذا كان تركيزك الأساسي هو زيادة امتصاص الضوء إلى الحد الأقصى: استخدم PECVD لترسيب طلاء مضاد للانعكاس من نيتريد السيليكون بسماكة ومعامل انكسار يتم التحكم فيهما بدقة لتقليل الانعكاس عند أطوال موجات الشمس الرئيسية.
- إذا كان تركيزك الأساسي هو تعزيز الكفاءة الكهربائية: استخدم طبقة نيتريد سيليكون غنية بالهيدروجين لتحقيق تخميل ممتاز للسطح، مما يقلل من إعادة تركيب الشحنات عند سطح الخلية.
- إذا كنت تقوم بتطوير خلايا متقدمة (مثل PERC): استخدم عملية PECVD متعددة الخطوات لترسيب كل من طبقات ARC/التخميل الأمامية ومجموعات العوازل الخلفية (AlOx/SiNx) لتحقيق مكاسب شاملة في الكفاءة.
في نهاية المطاف، تعد PECVD أداة لا غنى عنها تحول رقاقة سيليكون أساسية إلى جهاز كهروضوئي عالي الأداء.
جدول ملخص:
| وظيفة PECVD | المادة الرئيسية المترسبة | الفائدة الأساسية للخلية الشمسية |
|---|---|---|
| الطلاء المضاد للانعكاس (ARC) | نيتريد السيليكون (SiNx) | يقلل من انعكاس الضوء، ويزيد من امتصاص الفوتون |
| تخميل السطح | نيتريد السيليكون الغني بالهيدروجين (SiNx:H) | يحيد عيوب السطح، ويقلل من إعادة تركيب الإلكترون |
| التخميل المتقدم (على سبيل المثال، PERC) | مجموعة أكسيد الألومنيوم (AlOx) + SiNx | يوفر تخميلاً استثنائياً للجانب الخلفي لكفاءة أعلى |
هل أنت مستعد لدمج عمليات PECVD المتقدمة في إنتاج الخلايا الشمسية لديك؟
في KINTEK، نستفيد من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير أحدث أنظمة PECVD وحلول الأفران عالية الحرارة الأخرى. تضمن قدرات التخصيص العميقة لدينا أن معداتنا تلبي بدقة متطلبات البحث والإنتاج الفريدة لديك لتطوير تقنيات الطاقة الكهروضوئية للجيل القادم.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لأنظمة PECVD و CVD الخاصة بنا تحسين كفاءة وأداء الخلية الشمسية لديك.

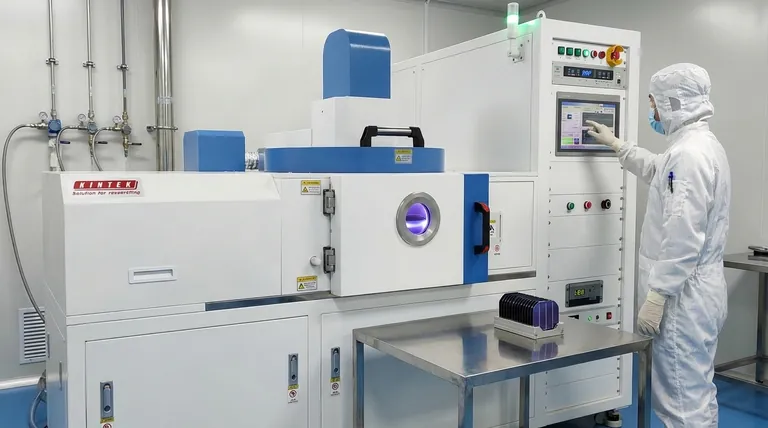

دليل مرئي
