باختصار، يسمح نظام PECVD بالركائز المستقرة حرارياً والمتوافقة مع التفريغ، مثل رقائق السيليكون والكوارتز وبعض أنواع الزجاج. تُستخدم العملية نفسها لترسيب مجموعة واسعة من الأفلام الرقيقة، وأكثرها شيوعاً هي نيتريد السيليكون (SiNx)، وثاني أكسيد السيليكون (SiO2)، والسيليكون غير المتبلور (a-Si).
السؤال الأساسي ليس فقط ما هي المواد المسموح بها، ولكن لماذا. يحكم توافق المواد في نظام الترسيب الكيميائي بالبخار المعزز بالبلازما (PECVD) مبدآن: يجب أن تتحمل الركيزة ظروف العملية دون تدهور، ويجب أن تكون كيمياء العملية متوافقة مع النظام لمنع تلوث الحجرة.
الركائز المسموح بها: ما الذي يوضع داخل الحجرة؟
المادة التي تضعها داخل الحجرة، والمعروفة باسم الركيزة، يجب أن تتحمل بيئة العملية. القيود الرئيسية هي قدرتها على التعامل مع الحرارة المعتدلة والفراغ العالي دون إطلاق ملوثات.
الأساس: المواد القائمة على السيليكون
الركائز الأكثر شيوعًا وقبولًا عالميًا هي تلك القائمة على السيليكون. وتشمل هذه رقائق السيليكون (Si) النقية، والرقائق ذات ثاني أكسيد السيليكون (SiO2) المزروع حرارياً، والرقائق المطلية بـ نيتريد السيليكون (SixNy)، ورقائق السيليكون على العازل (SOI).
هذه المواد هي المعيار لتصنيع أشباه الموصلات وهي متوافقة بطبيعتها مع الكيمياء المستخدمة لترسيب المزيد من الأفلام القائمة على السيليكون.
ما وراء السيليكون: الزجاج، الكوارتز، والمعادن
لا يقتصر PECVD على السيليكون. فغالباً ما تكون الركائز مثل الزجاج البصري، الكوارتز، وحتى بعض المعادن مثل الفولاذ المقاوم للصدأ مسموح بها.
المتطلب الأساسي هو أن تكون متوافقة مع درجة حرارة العملية، والتي تتراوح عادةً بين 200-400 درجة مئوية.
القاعدة الحاسمة: الاستقرار الحراري والفراغي
يجب أن تكون أي مادة توضع في الحجرة مستقرة حراريًا عند درجة حرارة الترسيب. لا يمكن أن تذوب، أو تتشوه، أو – والأهم من ذلك – أن تتخلص من الغازات.
التخلص من الغازات (Outgassing) هو إطلاق الأبخرة المحتبسة من مادة تحت التفريغ، مما قد يلوث غرفة العملية ويفسد عملية الترسيب لك وللمستخدمين المستقبليين. لهذا السبب تُحظر مواد مثل البوليمرات اللينة أو أي شيء ذو ضغط بخار عالٍ.
الأفلام المترسبة: ما الذي يمكن إنشاؤه؟
يتميز PECVD بمرونته العالية، وقدرته على ترسيب العوازل وأشباه الموصلات وحتى بعض الطبقات الموصلة عن طريق تفاعل الغازات الأولية في البلازما.
الأساسيات: الأفلام العازلة (Dielectric Films)
الاستخدام الأكثر شيوعًا لـ PECVD هو ترسيب عوازل كهربائية عالية الجودة. يُستخدم ثاني أكسيد السيليكون (SiO2) للعزل بين الطبقات المعدنية، بينما يُقدر نيتريد السيليكون (SixNy) كطبقة تخميل، تحمي الجهاز من الرطوبة والملوثات.
اللب الأساسي لأشباه الموصلات: السيليكون غير المتبلور
يُعد PECVD الطريقة الأساسية لترسيب السيليكون غير المتبلور (a-Si) و السيليكون البلوري الدقيق (µc-Si). تُعد هذه الأفلام مكونات حاسمة في ترانزستورات الأغشية الرقيقة (TFTs) للشاشات وفي تصنيع الخلايا الشمسية.
الأفلام المتقدمة والمتخصصة
تسمح مرونة PECVD بترسيب مواد أكثر غرابة، اعتمادًا على تكوين النظام. يشمل ذلك الكربون الشبيه بالماس (DLC) للطلاءات المقاومة للتآكل، وبعض البوليمرات، وحتى المعادن المقاومة للحرارة وسيليسيداتها.
تعتمد القدرة على ترسيب فيلم معين بشكل كامل على توفر الغازات الأولية الصحيحة المتصلة بالنظام.
فهم المفاضلات والقيود
على الرغم من تعدد استخداماته، فإن نظام PECVD ليس أداة ترسيب عالمية. القيود موجودة لضمان تكرارية العملية ومنع التلوث الكارثي لجهاز باهظ الثمن.
خطر التلوث: المعادن المحظورة
تُحظر العديد من المعادن الشائعة مثل الذهب (Au)، والنحاس (Cu)، والصوديوم (Na) بشكل صارم في معظم أنظمة PECVD المخصصة لأشباه الموصلات.
هذه العناصر سريعة الانتشار في السيليكون. حتى الكميات المجهرية يمكن أن تنتقل إلى جدران الحجرة وتلوث الأجهزة المستقبلية القائمة على السيليكون، وتعمل "كسم" يدمر خصائصها الكهربائية.
درجة حرارة العملية ليست درجة حرارة الغرفة
في حين يُقدر PECVD كعملية "درجة حرارة منخفضة" مقارنة بطرق الترسيب الأخرى مثل LPCVD (التي تعمل عند >600 درجة مئوية)، إلا أنها ليست باردة.
يجب أن تكون الركائز قادرة على تحمل درجات حرارة مستدامة تصل إلى عدة مئات من الدرجات المئوية. وهذا اعتبار حاسم للمواد الحساسة للحرارة مثل بعض البلاستيك أو العينات البيولوجية.
توفر الغاز الأولي
يمكن للنظام فقط ترسيب الأفلام التي يتوفر لها الغازات الأولية الضرورية. قد تكون الأداة قادرة ماديًا على ترسيب الكربون الشبيه بالماس، ولكن إذا لم تكن مزودة بمصدر غاز هيدروكربوني (مثل الميثان)، فلا يمكنك إجراء عملية الترسيب.
اتخاذ الخيار الصحيح لهدفك
لتحديد ما إذا كان PECVD مناسبًا لمشروعك، ضع في اعتبارك هدفك الأساسي.
- إذا كان تركيزك الأساسي هو التصنيع الدقيق القياسي: PECVD هي الأداة المثالية لترسيب ثاني أكسيد السيليكون عالي الجودة ونيتريد السيليكون كعوازل، أو طبقات تخميل، أو حتى أقنعة صلبة.
- إذا كان تركيزك الأساسي هو الخلايا الكهروضوئية أو الشاشات: PECVD هو المعيار الصناعي لترسيب أغشية السيليكون غير المتبلورة التي تشكل الطبقة النشطة لهذه الأجهزة.
- إذا كان تركيزك الأساسي هو طبقة واقية: ابحث عن الأنظمة المكونة خصيصًا للكربون الشبيه بالماس (DLC) لصلابة ممتازة ومقاومة للتآكل.
- إذا كان تركيزك الأساسي هو البحث باستخدام مواد غير قياسية: استشر دائمًا مالك الأداة أو مدير المنشأة للتحقق من أن الركيزة المحددة والفيلم المطلوب متوافقان مع تكوين نظامهم وقواعد التلوث لديهم.
في النهاية، فهم هذه المبادئ الأساسية يمكّنك من استخدام الأداة بفعالية وأمان.
جدول الملخص:
| الفئة | أمثلة | اعتبارات رئيسية |
|---|---|---|
| الركائز المسموح بها | رقائق السيليكون، الكوارتز، الزجاج البصري، الفولاذ المقاوم للصدأ | يجب أن تكون مستقرة حرارياً (200-400 درجة مئوية) ومتوافقة مع التفريغ لمنع إطلاق الغازات |
| الأفلام المترسبة الشائعة | نيتريد السيليكون (SiNx)، ثاني أكسيد السيليكون (SiO2)، السيليكون غير المتبلور (a-Si) | يعتمد على الغازات الأولية؛ يستخدم للعزل والتخميل وأشباه الموصلات |
| المواد المحظورة | الذهب، النحاس، الصوديوم، البوليمرات اللينة | خطر كبير للتلوث والتلف للحجرة والأجهزة |
أطلق العنان للإمكانيات الكاملة لمختبرك مع أنظمة PECVD المتقدمة من KINTEK! من خلال الاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر لمختبرات متنوعة حلول أفران عالية الحرارة مصممة خصيصًا لتلبية احتياجاتك. يتضمن خط منتجاتنا أفران المفل، والأنابيب، والأفران الدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD، وكلها مدعومة بقدرات تخصيص عميقة قوية لتلبية المتطلبات التجريبية الفريدة بدقة. سواء كنت تعمل في مجال التصنيع الدقيق، أو الخلايا الكهروضوئية، أو الأبحاث، تضمن KINTEK ترسيبًا موثوقًا وخاليًا من التلوث. اتصل بنا اليوم لمناقشة كيف يمكننا تحسين عملياتك وتقديم نتائج فائقة!

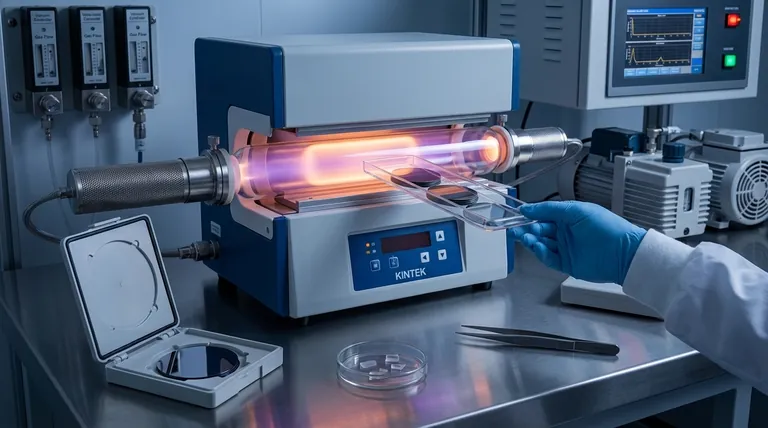

دليل مرئي
