في أنظمة الترسيب الكيميائي للبخار بالبلازما الميكروويفية (MPCVD)، يتم تحقيق درجة حرارة الركيزة بشكل أساسي من خلال التسخين الذاتي بواسطة بلازما الميكروويف. يقوم النظام بتنشيط الغاز ليصبح بلازما، والتي تسخن مباشرة الركيزة التي تلامسها. تتم إدارة آلية التسخين الأساسية هذه بعد ذلك بدقة بواسطة نظام تحكم يعدل طاقة الميكروويف وغالبًا ما يستخدم سخانات مساعدة ومستشعرات درجة الحرارة لضمان ظروف حرارية مستقرة ودقيقة للترسيب.
التحدي الأساسي في MPCVD ليس مجرد تسخين الركيزة، بل الحفاظ على درجة حرارة مستقرة للغاية. يتم تحقيق هذا الاستقرار عن طريق معاملة بلازما الميكروويف كمصدر حرارة أساسي واستخدام حلقة تغذية راجعة معقدة من المستشعرات ووحدات التحكم في الطاقة لتحديد المعدل الدقيق للتفاعلات الكيميائية، والذي يحدد في النهاية جودة المادة النهائية.
الآلية الأساسية: البلازما والطاقة
كيف تولد البلازما الحرارة
تبدأ العملية بإدخال غاز في غرفة تفريغ. ثم يتم تطبيق طاقة الميكروويف، التي تنشط جزيئات الغاز وتجردها من إلكتروناتها، مما يخلق حالة مادة عالية التفاعل والنشاط تُعرف باسم البلازما.
تكون هذه البلازما الساخنة على اتصال مباشر بحامل الركيزة والركيزة نفسها. يؤدي القصف المستمر للأيونات والجذور النشطة عالية الطاقة من البلازما إلى نقل كمية كبيرة من الطاقة الحرارية، مما يؤدي إلى ارتفاع درجة حرارة الركيزة.
رافعة التحكم الأساسية: طاقة الميكروويف
درجة حرارة البلازما تتناسب طرديًا مع كمية طاقة الميكروويف المطبقة عليها. لذلك، فإن الطريقة الأكثر أساسية للتحكم في درجة حرارة الركيزة هي تعديل خرج طاقة الميكروويف.
زيادة الطاقة تجعل البلازما أكثر كثافة ونشاطًا، مما يؤدي إلى درجة حرارة ركيزة أعلى. وعلى العكس من ذلك، فإن تقليل الطاقة يقلل من طاقة البلازما ويخفض درجة الحرارة.
دور أنظمة التحكم المساعدة
في حين أن التسخين الذاتي بالبلازما هو المحرك الرئيسي، فإن معظم أنظمة MPCVD المتقدمة تشتمل على مكونات إضافية للضبط الدقيق والاستقرار. ويشمل ذلك سخانات مقاومة مساعدة مدمجة في مرحلة الركيزة.
يمكن استخدام هذه السخانات للتسخين المسبق للركيزة إلى درجة حرارة أساسية قبل إشعال البلازما أو لإجراء تعديلات دقيقة طفيفة أثناء الترسيب تكون دقيقة للغاية بالنسبة لتغيرات طاقة الميكروويف الخشنة. يقوم مستشعر درجة الحرارة، عادةً مقياس حرارة لا تلامسي، بمراقبة الركيزة باستمرار وتغذية البيانات مرة أخرى إلى وحدة تحكم، والتي تقوم بعد ذلك بتعديل كل من طاقة الميكروويف والتسخين المساعد للحفاظ على نقطة الضبط المطلوبة.
لماذا التحكم الدقيق في درجة الحرارة أمر غير قابل للتفاوض
تحديد معدلات التفاعل الكيميائي
الترسيب الكيميائي للبخار هو في الأساس عملية تحكمها التفاعلات الكيميائية على سطح ساخن. هذه التفاعلات تعتمد بشكل كبير على درجة الحرارة.
تضمن درجة الحرارة الصحيحة تفكك وتفاعل غازات السلائف بالمعدل الأمثل لتكوين الغشاء المطلوب. يمكن أن تؤدي درجة الحرارة غير الصحيحة إلى تفاعلات غير مكتملة، أو تكوين مركبات كيميائية غير مرغوب فيها، أو بنية بلورية ضعيفة.
ضمان استقرار العملية وجودة الفيلم
بالنسبة للتطبيقات الصعبة مثل نمو الألماس أحادي البلورة، يعد استقرار درجة الحرارة أمرًا بالغ الأهمية. يمكن أن تسبب التقلبات في درجة الحرارة إجهادًا حراريًا هائلاً.
يمكن أن يؤدي هذا عدم الاستقرار إلى فشل العملية مثل القوس الكهربائي، أو انطفاء لهب البلازما، أو الأهم من ذلك، انفصال بذور البلورات الحساسة عن سطح الركيزة، مما يؤدي إلى إتلاف عملية النمو بأكملها.
المزالق الشائعة التي يجب تجنبها
قياس درجة الحرارة غير الدقيق
نظام التحكم جيد فقط بقدر البيانات التي يتلقاها. إذا أصبح منفذ مستشعر درجة الحرارة (مقياس الحرارة) مغطى بمواد الترسيب، فستكون القراءة غير دقيقة، مما يؤدي إلى ضعف التحكم. قد يطبق النظام مستويات طاقة غير صحيحة، مما يعرض جودة المادة للخطر.
تجاوز درجة الحرارة والتقصير عنها
يمكن لحلقة تحكم ضعيفة الضبط أن تتسبب في تذبذب درجة الحرارة فوق وتحت نقطة الضبط المستهدفة. يمكن أن يؤدي هذا التدوير الحراري إلى إجهاد الفيلم النامي، مما يؤدي إلى عيوب أو حتى انفصال عن الركيزة. التعديلات السلسة والمستمرة للطاقة ضرورية.
تجاهل التأخير الحراري
هناك تأخير بين تعديل طاقة الميكروويف ورؤية التغيير المقابل في درجة حرارة الركيزة. يجب برمجة نظام التحكم لأخذ هذا التأخير الحراري في الاعتبار لمنع الإفراط في التصحيح والتسبب في عدم استقرار درجة الحرارة المذكور أعلاه.
اتخاذ الخيار الصحيح لهدفك
يتطلب تحقيق النتيجة المرجوة في عملية MPCVD فهمًا واضحًا لكيفية تأثير درجة الحرارة على هدفك المحدد.
- إذا كان تركيزك الأساسي هو تكرار العملية: يجب أن تكون أولويتك هي مستشعر درجة حرارة مُعاير ونظيف تمامًا يوفر بيانات دقيقة لحلقة تحكم تغذية راجعة مضبوطة جيدًا.
- إذا كان تركيزك الأساسي هو نمو البلورات عالية الجودة (مثل الألماس): ركز على توصيل طاقة سلس ومستقر وأقل قدر من التقلبات الحرارية لمنع العيوب الناتجة عن الإجهاد وانفصال البذور.
- إذا كان تركيزك الأساسي هو استكشاف مواد جديدة: ركز على التجارب المنهجية لتحديد النافذة الحرارية الدقيقة التي تحدث فيها التفاعلات الكيميائية المرغوبة بكفاءة ويتم تقليل المنتجات الثانوية غير المرغوب فيها.
في نهاية المطاف، يعد إتقان التحكم في درجة الحرارة هو المفتاح لإطلاق العنان للإمكانات الكاملة لعملية MPCVD.
جدول ملخص:
| مكون التحكم | الوظيفة الأساسية | التأثير الرئيسي على العملية |
|---|---|---|
| طاقة الميكروويف | مصدر الحرارة الرئيسي عبر طاقة البلازما | يحدد مباشرة درجة حرارة الركيزة الأساسية |
| السخانات المساعدة | توفر الضبط الدقيق والتسخين المسبق | تضمن الاستقرار وتتعامل مع التعديلات الدقيقة |
| مستشعر درجة الحرارة (مقياس الحرارة) | يراقب درجة حرارة الركيزة في الوقت الفعلي | يغذي البيانات إلى حلقة التحكم من أجل الدقة |
| حلقة التحكم بالتغذية الراجعة | تعدل الطاقة بناءً على بيانات المستشعر | تحافظ على استقرار استثنائي لمنع العيوب |
أتقن التحكم الحراري الدقيق لأبحاث المواد المتقدمة لديك. يمكن أن يؤدي عدم استقرار درجة حرارة الركيزة إلى فشل العملية، وضعف جودة الفيلم، وإهدار الموارد. خبرة KINTEK العميقة في أنظمة درجات الحرارة العالية، بما في ذلك حلول الأفران المتقدمة و CVD/PECVD، تترجم إلى فهم عميق للإدارة الحرارية الدقيقة المطلوبة لعمليات MPCVD الناجحة. دع مهندسينا يساعدونك في تحقيق الظروف المستقرة والقابلة للتكرار اللازمة لنمو الألماس أو الجرافين أو غيرها من المواد عالية القيمة المتفوقة.
اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف البحث والتطوير المحددة لديك من خلال حلول مخصصة.

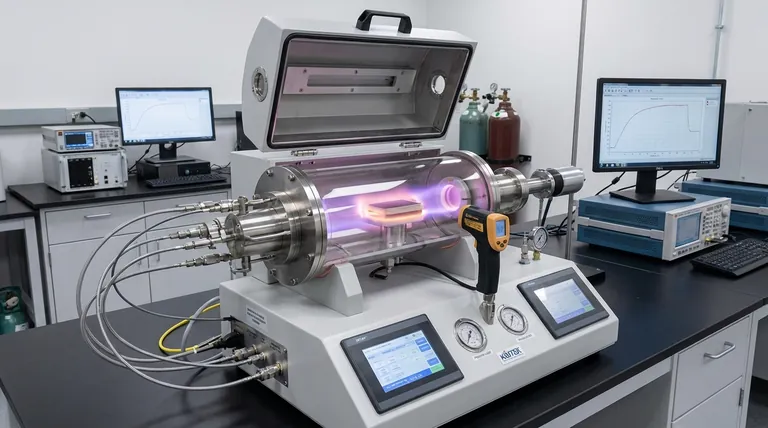

دليل مرئي
