في جوهره، يتم تصنيف ترسيب البخار الكيميائي (CVD) بناءً على الضغط داخل غرفة التفاعل، حيث يحدد هذا بشكل أساسي خصائص الغشاء. التصنيفات الرئيسية هي ترسيب البخار الكيميائي عند الضغط الجوي (APCVD)، وترسيب البخار الكيميائي منخفض الضغط (LPCVD)، وترسيب البخار الكيميائي عالي الفراغ الفائق (UHVCVD). تعتمد معظم التطبيقات الحديثة عالية الدقة على LPCVD أو UHVCVD لتحقيق جودة غشاء فائقة.
يعد الاختيار بين عمليات ترسيب البخار الكيميائي المختلفة قرارًا هندسيًا استراتيجيًا. يتضمن مفاضلة حاسمة بين سرعة الترسيب وجودة الغشاء الناتج (تجانسها ونقاوتها) والتكلفة والتعقيد الإجمالي للعملية.
دور الضغط في ترسيب الأغشية
يعد ضغط التشغيل أهم معلمة واحدة في عملية ترسيب البخار الكيميائي لأنه يتحكم بشكل مباشر في سلوك جزيئات الغاز. وهذا بدوره يحدد جودة وخصائص الغشاء المترسب.
فهم المسار الحر المتوسط
يحدد الضغط المسار الحر المتوسط - وهو متوسط المسافة التي تقطعها جزيئة غاز قبل الاصطدام بأخرى.
عند الضغط العالي (كما في APCVD)، يكون المسار الحر المتوسط قصيرًا جدًا. يؤدي هذا إلى اصطدامات متكررة في الطور الغازي، مما يتسبب غالبًا في حدوث تفاعلات قبل أن تصل جزيئات المادة الأولية إلى سطح الركيزة.
عند الضغط المنخفض (كما في LPCVD و UHVCVD)، يكون المسار الحر المتوسط أطول بكثير. تكون الجزيئات أكثر عرضة للسفر مباشرة إلى سطح الركيزة دون انقطاع، مما يجعل عملية الترسيب أكثر تحكمًا.
التأثير على آلية الترسيب
يؤدي هذا الاختلاف في المسار الحر المتوسط إلى إنشاء نظامي ترسيب متميزين.
العمليات المقيدة بنقل الكتلة، الشائعة في APCVD، يسيطر عليها معدل وصول غازات المتفاعلات عبر طبقة الغاز الكثيفة إلى الركيزة. غالبًا ما يؤدي هذا إلى ترسيب غير متجانس.
العمليات المقيدة بتفاعل السطح، وهي سمة مميزة لـ LPCVD، تحكمها سرعة حدوث التفاعلات الكيميائية على سطح الركيزة نفسها. هذا أبطأ ولكنه يؤدي إلى أغشية متجانسة ومتوافقة للغاية.
التصنيفات الرئيسية حسب ضغط التشغيل
يوفر كل نطاق ضغط مجموعة متميزة من المزايا وهو مناسب لتطبيقات مختلفة.
ترسيب البخار الكيميائي عند الضغط الجوي (APCVD)
يعمل ترسيب البخار الكيميائي عند الضغط الجوي القياسي. بسبب الضغط العالي والمسار الحر المتوسط القصير، فإنه يتميز بمعدلات ترسيب عالية جدًا.
ومع ذلك، تأتي هذه السرعة على حساب جودة الغشاء. تكون العملية عرضة لتفاعلات الطور الغازي التي يمكن أن تشكل جزيئات، مما يؤدي إلى عيوب. غالبًا ما تكون الأغشية الناتجة ذات تجانس ضعيف و تغطية للخطوات (القدرة على تغطية الأسطح المعقدة غير المسطحة بالتساوي).
ترسيب البخار الكيميائي منخفض الضغط (LPCVD)
يعمل ترسيب البخار الكيميائي منخفض الضغط عند ضغوط أقل بكثير من الضغط الجوي (على سبيل المثال، 0.1-10 تور). يزيد هذا من المسار الحر المتوسط، مما يسمح للعملية بأن تصبح مقيدة بتفاعل السطح.
النتيجة هي أغشية ذات تجانس وتوافق ممتازين، مما يجعل LPCVD هو العمود الفقري لصناعة أشباه الموصلات لترسيب الطبقات فوق هياكل الأجهزة المعقدة. يسمح بالتكديس الرأسي عالي الكثافة للرقائق، مما يتيح المعالجة الدفعية عالية الإنتاجية.
ترسيب البخار الكيميائي عالي الفراغ الفائق (UHVCVD)
يعمل ترسيب البخار الكيميائي عالي الفراغ الفائق عند ضغوط منخفضة للغاية (أقل من 10⁻⁶ تور عادةً)، مما يخلق فراغًا شبه مثالي. تقلل هذه البيئة من ملوثات الطور الغازي إلى أقصى حد.
توفر هذه العملية أعلى درجة نقاء ممكنة للغشاء وتحكمًا دقيقًا على المستوى الذري في النمو. يتم استخدامه لإنشاء مواد متقدمة للغاية، مثل السيليكون المجهد أو هياكل SiGe غير المتجانسة، ولكنه بطيء للغاية ويتطلب معدات باهظة الثمن ومعقدة.
فهم المفاضلات
يتطلب اختيار طريقة ترسيب البخار الكيميائي الموازنة بين الأولويات المتنافسة. لا توجد عملية واحدة هي الأفضل لكل تطبيق.
المعدل مقابل الجودة
هناك مفاضلة مباشرة بين سرعة الترسيب وجودة الغشاء.
يوفر APCVD أسرع ترسيب ولكنه ينتج أغشية ذات جودة أقل من حيث التجانس والنقاء. يوفر UHVCVD أعلى جودة ونقاء ولكنه بطيء بشكل استثنائي. يحقق LPCVD توازنًا، حيث يوفر جودة ممتازة بمعدل متوسط.
التكلفة مقابل النقاء
تحدد المعدات المطلوبة لتشغيل الفراغ التكلفة. أنظمة APCVD بسيطة وغير مكلفة نسبيًا.
تتطلب أنظمة LPCVD مضخات تحكم وتفريغ قوية، مما يزيد من تكلفتها. أنظمة UHVCVD أغلى بكثير بسبب الحاجة إلى مواد فائقة النظافة وأنظمة ضخ متطورة لتحقيق الفراغات الشديدة والحفاظ عليها.
درجة الحرارة مقابل الميزانية الحرارية
تتطلب عمليات ترسيب البخار الكيميائي الحرارية (APCVD، LPCVD) عادةً درجات حرارة عالية لدفع التفاعلات الكيميائية. يمكن أن يؤدي هذا إلى إتلاف الركائز الحساسة لدرجة الحرارة أو طبقات الأجهزة الأساسية.
يعد ترسيب البخار الكيميائي المعزز بالبلازما (PECVD) بديلاً حاسمًا. من خلال استخدام البلازما لتوليد أنواع كيميائية تفاعلية، يمكن لـ PECVD تحقيق ترسيب غشاء عالي الجودة عند درجات حرارة أقل بكثير، مما يجعله ضروريًا لتصنيع الأجهزة الحديثة.
اتخاذ الخيار الصحيح لهدفك
ستحدد المتطلبات المحددة لتطبيقك عملية ترسيب البخار الكيميائي المثلى.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية والتكلفة المنخفضة: غالبًا ما يكون APCVD هو الخيار الأفضل للتطبيقات التي لا تكون فيها مثالية الغشاء حاسمة، مثل الطلاءات الواقية أو الطبقات العازلة البسيطة.
- إذا كان تركيزك الأساسي هو تجانس الغشاء الممتاز والتوافق: يعتبر LPCVD هو المعيار الصناعي لترسيب طبقات العزل والبولي سيليكون والنيتريد عالية الجودة في الإلكترونيات الدقيقة.
- إذا كان تركيزك الأساسي هو أعلى درجة نقاء ممكنة للغشاء والتحكم على المستوى الذري: يعتبر UHVCVD ضروريًا للبحث المتطور وتصنيع الأجهزة الإلكترونية الظاهرية المتقدمة.
- إذا كان تركيزك الأساسي هو الترسيب على مواد حساسة لدرجة الحرارة: يعتبر PECVD هو الحل الأساسي، لأنه يفصل طاقة التفاعل عن المدخلات الحرارية.
إن فهم ظروف التشغيل الأساسية هذه يمكّنك من اختيار العملية التي تتماشى بدقة مع أهدافك التقنية وقيودك الاقتصادية.
جدول ملخص:
| التصنيف | ضغط التشغيل | الخصائص الرئيسية | التطبيقات المثالية |
|---|---|---|---|
| APCVD | الجو القياسي (~760 تور) | معدل ترسيب عالٍ، جودة غشاء أقل، تجانس ضعيف | الطلاءات الواقية، طبقات العزل البسيطة |
| LPCVD | منخفض (0.1-10 تور) | تجانس وتوافق ممتازين، معدل متوسط | صناعة أشباه الموصلات، أغشية عازلة عالية الجودة |
| UHVCVD | فراغ فائق (<10⁻⁶ تور) | أعلى درجة نقاء، تحكم على المستوى الذري، بطيء جدًا | البحث المتقدم، الأجهزة الإلكترونية الظاهرية |
| PECVD | متغير (مع البلازما) | ترسيب بدرجة حرارة منخفضة، جودة جيدة | المواد الحساسة لدرجة الحرارة، تصنيع الأجهزة الحديثة |
هل تكافح لاختيار عملية ترسيب البخار الكيميائي المناسبة لاحتياجات مختبرك الفريدة؟ تتخصص KINTEK في حلول الأفران المتقدمة عالية الحرارة، بما في ذلك أنظمة CVD/PECVD، المصممة لتلبية المتطلبات المختبرية المتنوعة. بالاستفادة من البحث والتطوير والتصنيع الداخلي الاستثنائي لدينا، فإننا نقدم تخصيصًا عميقًا لمطابقة أهدافك التجريبية بدقة - سواء كنت بحاجة إلى جودة غشاء فائقة أو إنتاجية عالية أو قدرات درجات حرارة منخفضة. اتصل بنا اليوم لمناقشة كيف يمكن لخبرتنا تحسين عمليات ترسيب البخار الكيميائي لديك ودفع أبحاثك إلى الأمام!

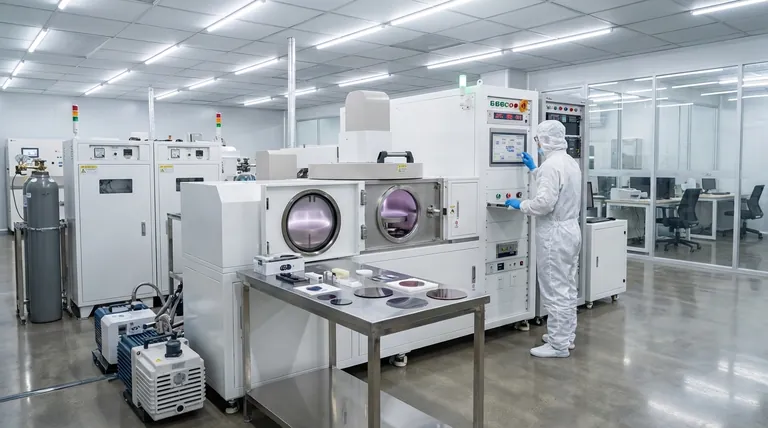

دليل مرئي
