ما هي الخطوات المتضمنة في عملية الترسيب الكيميائي للبخار (Cvd)؟ إتقان ترسيب الأغشية الرقيقة على المستوى الذري

في جوهرها، الترسيب الكيميائي للبخار (CVD) هو عملية متعددة الخطوات حيث يتم إدخال الغازات الأولية إلى غرفة محكمة التحكم، وتنشيطها (عادة بالحرارة)، وتتفاعل كيميائيًا لتشكيل طبقة رقيقة صلبة وعالية النقاء على ركيزة. يتضمن التسلسل الأساسي نقل الغازات المتفاعلة، وتحفيز التفاعلات الكيميائية على سطح الركيزة أو بالقرب منه، ثم ترسيب المادة الصلبة، وإزالة المنتجات الثانوية الغازية.

لا تكمن القوة الحقيقية لـ CVD في خطواتها فحسب، بل في التحكم الدقيق في كل خطوة منها. من خلال التلاعب بتدفق الغاز ودرجة الحرارة والضغط، فإنك تقوم أساسًا ببناء مادة من الألف إلى الياء، طبقة ذرية أو جزيئية واحدة في كل مرة.

الهدف الأساسي: البناء بدقة ذرية

في جوهرها، CVD هي طريقة ترسيب تتم في ظروف محكمة، غالبًا في فراغ، لبناء أغشية رقيقة بجودة استثنائية. إنها ليست مثل الطلاء أو الغمس؛ إنها عملية بناء.

الهدف هو تعريض الركيزة لجزيئات أولية متطايرة تحتوي على العناصر التي تريد ترسيبها. عند تطبيق الطاقة، تتحلل هذه المواد الأولية أو تتفاعل على السطح، تاركة وراءها طبقة صلبة وتطلق منتجات نفايات على شكل غاز.

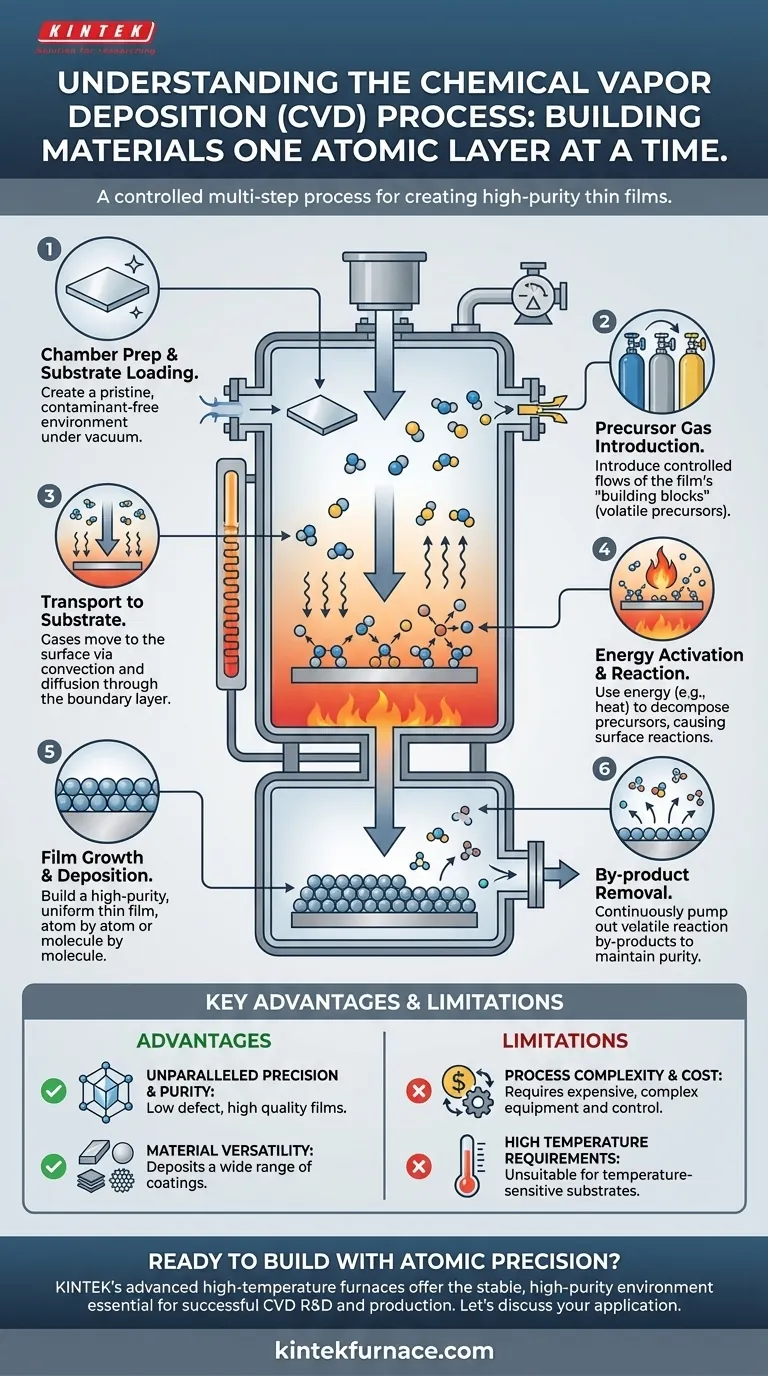

تحليل مفصل لعملية CVD

بينما تختلف المعلمات المحددة، فإن التسلسل الأساسي للأحداث في أي عملية CVD عالمي. كل خطوة هي نقطة تحكم لتحديد جودة الفيلم النهائي وسمكه وخصائصه.

الخطوة 1: تحضير الغرفة وتحميل الركيزة

قبل حدوث أي كيمياء، يجب أن تكون البيئة مثالية. يتم تنظيف الركيزة (المادة المراد طلاؤها) ووضعها داخل غرفة التفاعل.

ثم يتم إغلاق الغرفة وعادة ما يتم تفريغها إلى فراغ. هذا يزيل الهواء والملوثات الأخرى التي يمكن أن تتداخل مع التفاعل أو تدمج كشوائب في الفيلم.

الخطوة 2: إدخال الغازات الأولية

بمجرد استقرار الغرفة، يتم إدخال الغازات الأولية بتدفق متحكم فيه للغاية. هذه الغازات هي "وحدات البناء" — جزيئات متطايرة تحتوي على الذرات المقصودة للفيلم النهائي.

على سبيل المثال، لإنشاء فيلم سيليكون، قد يتم استخدام مادة أولية مثل غاز السيلان (SiH₄). تعد معدلات تدفق هذه الغازات بالغة الأهمية للتحكم في معدل الترسيب والتركيب النهائي للفيلم.

الخطوة 3: النقل إلى الركيزة

لا تصل الغازات الأولية إلى الركيزة على الفور. يتم نقلها عبر الغرفة بواسطة عمليات الحمل الحراري (تدفق الغاز الكلي) والانتشار (الحركة الجزيئية العشوائية).

عندما تقترب الغازات من الركيزة الساخنة، فإنها تعبر "طبقة حدودية"، وهي منطقة رقيقة من الغاز الأبطأ حركة فوق السطح مباشرة. يعد النقل عبر هذه الطبقة عاملاً رئيسيًا في ضمان الترسيب الموحد.

الخطوة 4: تنشيط الطاقة والتفاعل الكيميائي

هذا هو جوهر عملية CVD. يتم تطبيق الطاقة، الأكثر شيوعًا درجة الحرارة العالية، على الركيزة أو الغاز المحيط. تنشط هذه الطاقة جزيئات المادة الأولية، مما يتسبب في تحللها وتفاعلها.

يمكن أن تحدث التفاعلات في مكانين:

تفاعلات الطور الغازي: تتفاعل المواد الأولية في الفراغ فوق الركيزة مباشرة.
تفاعلات السطح: تمتص المواد الأولية (تلتصق) بسطح الركيزة الساخن ثم تتفاعل.

غالبًا ما تكون تفاعلات السطح مفضلة لأنها تؤدي إلى أغشية ذات جودة أعلى وأكثر كثافة.

الخطوة 5: نمو الفيلم والترسيب

تنتج التفاعلات الكيميائية مادة صلبة تترسب على الركيزة، وتشكل طبقة رقيقة. يحدث هذا الترسيب ذرة بذرة أو جزيء بجزيء، مما يؤدي إلى هيكل فيلم موحد ومنظم للغاية.

تستمر العملية طالما يتم توفير الغازات الأولية والحفاظ على الطاقة، مما يسمح بالتحكم الدقيق في السماكة النهائية للفيلم.

الخطوة 6: إزالة المنتجات الثانوية

تنتج التفاعلات الكيميائية أيضًا منتجات ثانوية متطايرة يجب إزالتها. بالنسبة لمثال السيلان (SiH₄)، سيكون المنتج الثانوي هو غاز الهيدروجين (H₂).

تتطاير هذه المنتجات الثانوية الغازية من السطح ويتم ضخها باستمرار خارج الغرفة. الإزالة الفعالة أمر بالغ الأهمية لمنعها من تلويث الفيلم أو التداخل مع الترسيب المستمر.

فهم المقايضات والمزايا الرئيسية

CVD هي تقنية قوية، ولكن قيمتها تُفهم بشكل أفضل من خلال فحص نقاط قوتها وقيودها المتأصلة.

الميزة: دقة ونقاء لا مثيل لهما

نظرًا لأنك تتحكم في نقاء الغاز ويحدث الترسيب على المستوى الجزيئي، فإن CVD تنتج أغشية ذات نقاء عالٍ للغاية وعيوب قليلة. تسمح العملية بالتحكم الدقيق والقابل للتكرار في السماكة والتركيب.

الميزة: تعدد استخدامات المواد

لا تقتصر CVD على نوع واحد من المواد. تُستخدم لترسيب مجموعة واسعة من الطلاءات، بما في ذلك المعادن والسيراميك الصلب وحتى المواد الغريبة مثل الماس والجرافين، مما يجعلها متعددة الاستخدامات بشكل لا يصدق.

القيود: تعقيد العملية والتكلفة

إن الحاجة إلى أنظمة تفريغ، ووحدات تحكم دقيقة في تدفق الغاز، وأفران عالية الحرارة تجعل معدات CVD معقدة ومكلفة. تتطلب العملية تطويرًا وتحكمًا دقيقين في الوصفات، مما يزيد من التكاليف التشغيلية.

القيود: متطلبات درجة الحرارة العالية

تعتمد CVD التقليدية على درجات حرارة عالية (غالبًا عدة مئات إلى أكثر من 1000 درجة مئوية) لدفع التفاعل الكيميائي. هذا يجعلها غير مناسبة لطلاء الركائز الحساسة للحرارة، مثل العديد من البلاستيك أو الإلكترونيات المعالجة مسبقًا، التي يمكن أن تتلف بسبب الحرارة.

اتخاذ الخيار الصحيح لهدفك

عند تقييم CVD، قم بمواءمة قدراتها مع هدفك الأساسي.

إذا كان تركيزك الأساسي هو إنشاء أغشية عالية النقاء وخالية من العيوب بسماكة دقيقة: CVD هي المعيار الذهبي نظرًا لتحكمها على المستوى الذري.
إذا كان تركيزك الأساسي هو طلاء مادة حساسة للحرارة: يجب عليك مراعاة درجات الحرارة العالية المطلوبة بعناية والبحث في متغيرات CVD ذات درجة الحرارة المنخفضة مثل CVD المعزز بالبلازما (PECVD).
إذا كان تركيزك الأساسي هو المتانة في درجات الحرارة العالية: تعد الأغشية القوية والكثيفة التي تنتجها CVD مثالية لإنشاء طلاءات يجب أن تعمل في بيئات قاسية.
إذا كان تركيزك الأساسي هو الطلاء الفعال من حيث التكلفة وعالي الإنتاجية: يجب عليك موازنة التكاليف الأولية والتشغيلية العالية لـ CVD مقابل جودة الفيلم المطلوبة، حيث قد تكون الطرق الأبسط كافية للتطبيقات الأقل تطلبًا.

في النهاية، إتقان عملية CVD يدور حول فهم كل خطوة والتلاعب بها لبناء المواد بقصد، طبقة ذرية واحدة في كل مرة.

جدول الملخص:

الخطوة	الإجراء الرئيسي	الهدف الأساسي
1	تحضير الغرفة وتحميل الركيزة	إنشاء بيئة نقية وخالية من الملوثات.
2	إدخال الغاز الأولي	إدخال تدفقات متحكم فيها من "وحدات بناء" الفيلم.
3	النقل إلى الركيزة	نقل الغازات إلى السطح عن طريق الحمل الحراري والانتشار.
4	تنشيط الطاقة والتفاعل	استخدام الحرارة لتحليل المواد الأولية على سطح الركيزة.
5	نمو الفيلم والترسيب	بناء طبقة رقيقة عالية النقاء وموحدة ذرة بذرة.
6	إزالة المنتجات الثانوية	ضخ غازات التفاعل المتطايرة للحفاظ على نقاء الفيلم.

هل أنت مستعد للبناء بدقة ذرية؟

يتطلب إتقان عملية CVD معدات توفر تحكمًا وموثوقية استثنائيين. تم تصميم حلول أفران KINTEK المتقدمة ذات درجة الحرارة العالية، بما في ذلك أفران الأنبوب والفراغ والجو المتخصصة لدينا، لتوفير بيئة مستقرة وعالية النقاء ضرورية لنجاح CVD.

تتيح لنا قدراتنا التصنيعية القوية داخل الشركة وقدرات التخصيص العميقة تصميم نظام يلبي متطلباتك التجريبية الدقيقة، سواء كنت تقوم بتطوير طبقات أشباه الموصلات الجديدة، أو طلاءات السيراميك الصلبة، أو أغشية الجرافين.

دعنا نبني المستقبل، طبقة ذرية واحدة في كل مرة. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم البحث والتطوير في مجال الأغشية الرقيقة.
