في الترسيب الكيميائي للبخار (CVD)، لا يكون التركيب النهائي والتركيب الفيزيائي (الشكل) للطبقة المترسبة عرضيًا. بل هما نتيجة مباشرة لتفاعل معقد بين العديد من معايير العملية الرئيسية، بما في ذلك المواد الكيميائية الأولية والركيزة، ودرجة الحرارة، والضغط، ومعدلات تدفق الغاز ونسبه، والهندسة الفيزيائية للمفاعل.
التحدي الأساسي لـ CVD ليس فقط معرفة المعلمات المهمة، بل فهم كيفية تفاعلها. يتطلب تحقيق الفيلم المطلوب موازنة الديناميكا الحرارية للتفاعل الكيميائي مع حركية نقل الكتلة داخل المفاعل.
الأساس: المتفاعلات والسطح
المواد الأولية والسطح الذي ترسب عليه هما اللبنات الأساسية لعمليتك بأكملها.
اختيار المواد الأولية
يعد اختيار المواد الكيميائية الأولية القرار الأكثر جوهرية، لأنه يحدد العناصر المتاحة للترسيب. يجب أن تكون المواد الأولية متطايرة بما يكفي ليتم نقلها في طور غازي ويجب أن تتحلل عند درجة حرارة متوافقة مع الركيزة.
على سبيل المثال، يمكن ترسيب السيليكون (Si) باستخدام السيلان (SiH₄) عند درجات حرارة منخفضة أو ثنائي كلورو السيلان (SiH₂Cl₂) عند درجات حرارة أعلى، حيث ينتج كل منهما خصائص فيلم ومنتجات ثانوية مختلفة.
مادة الركيزة والتحضير
الركيزة ليست مجرد حامل سلبي؛ بل هي القالب لنمو الفيلم. تؤثر طبيعتها الكيميائية، وبنيتها البلورية (بلوريتها)، ونظافة سطحها بشكل مباشر على التنوي الأولي والنمو اللاحق للفيلم.
ستعزز رقاقة السيليكون النظيفة تمامًا، أحادية البلورة، النمو المتجانس (عالي الترتيب)، بينما من المحتمل أن يؤدي السطح غير المتبلور أو غير النظيف بشكل سيء إلى فيلم متعدد البلورات أو غير متبلور.
التحكم في بيئة التفاعل
بمجرد اختيار المواد الكيميائية والركيزة، تحدد بيئة المفاعل كيف يتشكل الفيلم. تتحكم هذه المعلمات في طاقة وإمداد المتفاعلات.
الدور الحاسم لدرجة الحرارة
درجة الحرارة هي المحرك الأساسي لتفاعل CVD. إنها توفر طاقة التنشيط اللازمة لتحلل المواد الأولية على سطح الركيزة ولانتشار الذرات المترسبة وإيجاد مواقعها المثالية في الشبكة البلورية.
- تؤدي درجات الحرارة المرتفعة عمومًا إلى معدلات نمو أسرع وبلورية أفضل حيث تمتلك الذرات طاقة أكبر للحركة.
- يمكن أن تؤدي درجات الحرارة المنخفضة إلى أغشية غير متبلورة أو متعددة البلورات ذات حبيبات دقيقة لأن حركة الذرات تكون محدودة.
تأثير ضغط الغرفة
يتحكم ضغط الغرفة في تركيز جزيئات الغاز ومتوسط المسار الحر لها (متوسط المسافة التي يقطعها الجزيء قبل أن يصطدم بآخر).
عند الضغوط المنخفضة (LPCVD)، تقطع الجزيئات مسافات أطول ومن المرجح أن تحدث التفاعلات على سطح الركيزة. ينتج هذا النظام "المحدود بتفاعل السطح" غالبًا أغشية متجانسة للغاية ومطابقة.
عند الضغوط الجوية (APCVD)، يمكن أن تؤدي التصادمات المتكررة في الطور الغازي إلى تكوين جسيمات في تيار الغاز، والتي يمكن أن تسقط بعد ذلك على الركيزة، مما يقلل من جودة الفيلم.
معدل تدفق الغاز ونسبته
يحدد معدل تدفق الغاز الحامل مدى سرعة توصيل المتفاعلات إلى الركيزة ومدى سرعة إزالة المنتجات الثانوية. يؤثر هذا بشكل مباشر على معدل النمو.
تعد النسبة بين غازات المصدر المختلفة أمرًا بالغ الأهمية للتحكم في التركيب الكيميائي للفيلم، أو تركيبه العنصري. على سبيل المثال، في ترسيب نيتريد الغاليوم (GaN)، يتم التحكم بدقة في نسبة مادة الغاليوم الأولية إلى مادة النيتروجين الأولية لتحقيق خصائص المادة المطلوبة.
تأثير هندسة المفاعل
يتحكم التصميم الفيزيائي للمفاعل، بما في ذلك المسافة بين مصدر الغاز والركيزة، في نقل الكتلة للمتفاعلات. تخلق هذه الهندسة تدرجات تركيز تؤثر على تجانس الفيلم ومعدل النمو.
يمكن أن تزيد المسافة الأقصر بين المصدر والركيزة من معدل الترسيب ولكنها قد تضر بتجانس سمك الفيلم عبر الرقاقة.
فهم المقايضات
تحسين عملية CVD هو تمرين في موازنة العوامل المتنافسة. سيؤثر تغيير معلمة واحدة حتمًا على المعلمات الأخرى.
معدل النمو مقابل جودة الفيلم
هذه هي المقايضة الأكثر شيوعًا. غالبًا ما يأتي زيادة درجة الحرارة أو تركيز المادة الأولية بشكل كبير لتحقيق معدل نمو مرتفع على حساب الجودة. يمكن أن يؤدي ذلك إلى عيوب أو إجهاد أو شكل سطحي أكثر خشونة.
التغطية المتطابقة مقابل سرعة الترسيب
يتطلب تحقيق تطابق ممتاز - قدرة الفيلم على تغطية التضاريس المعقدة ثلاثية الأبعاد بالتساوي - غالبًا التشغيل في نظام محدود بتفاعل السطح (مثل LPCVD). يكون هذا النظام عادة أبطأ من العمليات المحدودة بنقل الكتلة.
الاعتماد المتبادل للمعلمات
لا توجد معلمة في الفراغ. قد تتطلب الزيادة في درجة الحرارة تعديلًا في الضغط لمنع التفاعلات غير المرغوب فيها في الطور الغازي. وبالمثل، يمكن أن يؤدي تغيير معدل تدفق الغاز إلى تغيير ملف درجة الحرارة الأمثل داخل المفاعل. يتضمن تطوير العملية الفعال تحسين هذه المتغيرات المترابطة بشكل مشترك.
تحسين عملية CVD الخاصة بك
يجب أن يملي هدفك النهائي للفيلم المترسب نهجك في ضبط هذه المعلمات.
- إذا كان تركيزك الأساسي هو فيلم أحادي البلورة (متجانس) عالي الجودة: أعط الأولوية لدرجات الحرارة المرتفعة لضمان حركة الذرات ونظام ضغط منخفض محدود بتفاعل السطح لنمو متحكم فيه طبقة تلو الأخرى.
- إذا كان تركيزك الأساسي هو التركيب الكيميائي الدقيق (على سبيل المثال، لأشباه الموصلات المركبة): تحكم بدقة في الضغوط الجزئية ونسب معدل تدفق غازات المصدر المتفاعلة.
- إذا كان تركيزك الأساسي هو تجانس الفيلم عبر مساحة كبيرة: شدد على تصميم المفاعل وديناميكيات تدفق الغاز، وغالبًا ما يكون ضغطًا أقل لضمان حصول كل جزء من الركيزة على تدفق مماثل من المتفاعلات.
- إذا كان تركيزك الأساسي هو معدل ترسيب عالٍ: زد تركيز المادة الأولية ودرجة الحرارة، ولكن كن مستعدًا لإدارة احتمال انخفاض جودة الفيلم أو تكوين جسيمات في الطور الغازي.
يأتي إتقان CVD من الفهم المنهجي لكيفية تأثير كل من هذه الروافع على التوازن الدقيق بين التفاعل الكيميائي والنقل الفيزيائي.
جدول الملخص:
| العامل | التأثير على التركيب | التأثير على الشكل |
|---|---|---|
| اختيار المادة الأولية | يحدد توافر العناصر والتركيب الكيميائي | يؤثر على التنوي وخصائص النمو |
| مادة الركيزة | يؤثر على الترابط الكيميائي والتنوي الأولي | يؤثر على النمو المتجانس مقابل النمو متعدد البلورات |
| درجة الحرارة | تتحكم في حركية التفاعل وانتشار الذرات | درجات الحرارة الأعلى تحسن البلورية؛ درجات الحرارة المنخفضة قد تسبب أغشية غير متبلورة |
| الضغط | يؤثر على تركيز الغاز ونظام التفاعل (على سبيل المثال، LPCVD للتجانس) | يؤثر على تجانس الفيلم وتطابقه |
| معدل تدفق الغاز/النسبة | ينظم توصيل المتفاعلات والتركيب الكيميائي | يؤثر على معدل النمو وتجانس السماكة |
| هندسة المفاعل | تتحكم في نقل الكتلة وتدرجات التركيز | يؤثر على معدل الترسيب وتجانس الفيلم عبر الركيزة |
حسّن عمليات الترسيب الكيميائي للبخار (CVD) باستخدام حلول KINTEK المتقدمة! بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نوفر لمختبرات متنوعة أنظمة أفران عالية الحرارة مثل أفران الكتم، الأفران الأنبوبية، الأفران الدوارة، أفران التفريغ والجو، وأنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق توافقًا دقيقًا مع احتياجاتك التجريبية الفريدة، مما يساعدك على تحقيق تركيب وشكل فائقين للفيلم. اتصل بنا اليوم لمناقشة كيف يمكننا تعزيز نتائج أبحاثك وإنتاجك!

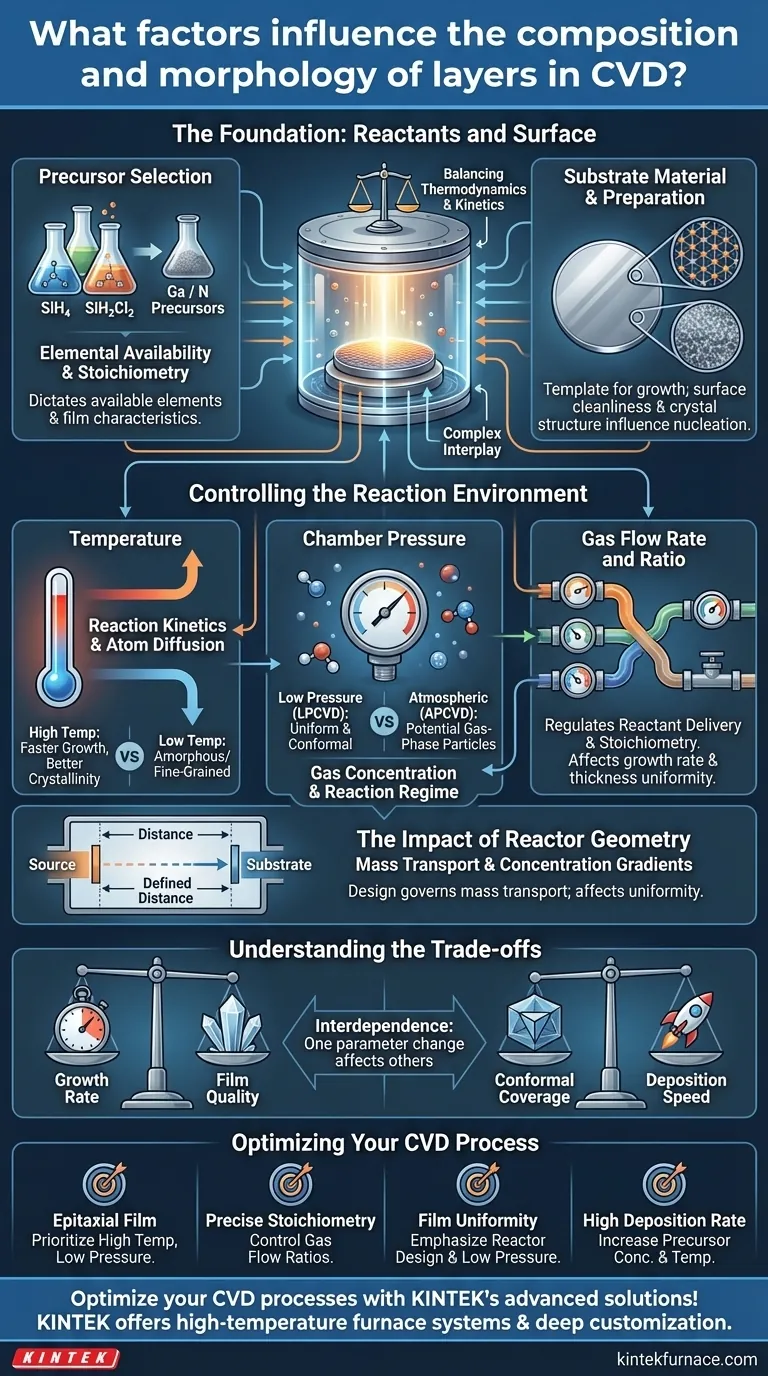

دليل مرئي
