في جوهره، الترسيب الكيميائي للبخار (CVD) هو العملية الهندسية المستخدمة لبناء الهياكل المعقدة متعددة الطبقات للرقائق الدقيقة الحديثة. إنه يعمل عن طريق ترسيب طبقات رقيقة للغاية من مواد مختلفة على رقاقة السيليكون، طبقة تلو الأخرى من الذرات. يتيح هذا الترسيب الدقيق إنشاء المكونات العازلة والموصلة وشبه الموصلة التي تشكل أساس جميع الدوائر المتكاملة.
إن الدور الحقيقي لـ CVD ليس مجرد إضافة طبقات إلى الرقاقة، بل هو تمكين التعقيد الشديد للإلكترونيات الحديثة. إن قدرته على ترسيب طبقات نقية وموحدة مع تحكم على المستوى الذري هي القدرة الأساسية التي تسمح ببناء المليارات من الترانزستورات والعمل بشكل موثوق على قطعة صغيرة من السيليكون.
لماذا يعتبر ترسيب الأغشية الرقيقة أمرًا بالغ الأهمية
يتم تحديد وظيفة جهاز أشباه الموصلات من خلال الترتيب الدقيق للمواد المختلفة. يعد CVD الطريقة الأساسية لبناء هذا الترتيب عموديًا.
بناء ناطحة سحاب للرقاقة الدقيقة
الدائرة المتكاملة ليست جسمًا مسطحًا ثنائي الأبعاد. إنها ناطحة سحاب مجهرية، بها عشرات أو حتى مئات الطبقات من المواد المختلفة مكدسة فوق بعضها البعض.
يعد CVD التقنية المستخدمة "لصب الخرسانة" و "تركيب الأسلاك" لكل طابق من ناطحة السحاب هذه، مما يشكل الطبقات العازلة (العازلة) والطبقات الموصلة التي تجعل الرقاقة تعمل.
الحاجة إلى النقاء والتوحيد
يجب أن تكون كل طبقة مترسبة موحدة تمامًا وخالية من العيوب تقريبًا. حتى ذرة واحدة في غير محلها أو شائبة مجهرية يمكن أن تسبب دائرة قصر أو فشل الجهاز.
تعتمد موثوقية وأداء أشباه الموصلات المتقدمة بشكل مباشر على جودة هذه الأغشية المترسبة. يتم تقدير CVD لقدرته على إنتاج طبقات موحدة للغاية وخالية من العيوب عبر الرقاقة بأكملها.
عزل الترانزستورات وتوصيلها
تحتوي الرقائق الحديثة على مليارات الترانزستورات في مساحة صغيرة جدًا. لمنع الفوضى الكهربائية، يجب عزل هذه المكونات تمامًا عن بعضها البعض.
يستخدم CVD لترسيب أغشية عازلة مثل ثاني أكسيد السيليكون (SiO₂) و نيتريد السيليكون (Si₃N₄)، والتي تعمل كعوازل. كما أنه يرسب أغشية موصلة مثل البولي سيليكون الذي يشكل بوابات الترانزستورات أو "الأسلاك" التي تربطها.
عملية CVD الأساسية
CVD هي عملية كيميائية خاضعة للرقابة العالية تحول الغازات إلى أغشية صلبة.
كيف يعمل من حيث المبدأ
تخيل تكثف البخار على مرآة باردة. يعمل CVD على مبدأ مماثل ولكنه ينطوي على تفاعل كيميائي.
يتم إدخال غازات بادئة تحتوي على الذرات التي تريد ترسيبها (على سبيل المثال، السيليكون) إلى غرفة مفرغة. عندما تلامس هذه الغازات السطح الساخن لرقاقة السيليكون، فإنها تتفاعل وترسب غشاءً صلبًا رقيقًا من المادة المطلوبة.
المواد الرئيسية المترسبة بواسطة CVD
CVD متعدد الاستخدامات ويمكنه ترسيب أهم المواد في تصنيع الرقائق، بما في ذلك:
- المواد العازلة: ثاني أكسيد السيليكون (SiO₂) و نيتريد السيليكون (Si₃N₄) للعزل.
- أشباه الموصلات: البولي سيليكون، وهي مادة أساسية لبناء بوابات الترانزستور.
- الأغشية المتخصصة: مواد متقدمة مثل الماس أحادي البلورة للأجهزة عالية الطاقة.
فهم المفاضلات
ليست كل عمليات CVD متماثلة. يعتمد اختيار الطريقة على المتطلبات المحددة لخطوة التصنيع، حيث تكون درجة الحرارة قيدًا أساسيًا.
تحدي درجة الحرارة
تتطلب طرق CVD التقليدية درجات حرارة عالية جدًا لتحفيز التفاعل الكيميائي على سطح الرقاقة.
على الرغم من فعاليتها، يمكن لهذه الحرارة العالية أن تتلف أو تغير الهياكل الحساسة التي تم بناؤها بالفعل في الخطوات السابقة. هذه مشكلة كبيرة في تصميمات الرقائق المعقدة متعددة الطبقات.
PECVD: حل درجة الحرارة المنخفضة
الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو ابتكار حاسم يحل مشكلة درجة الحرارة. يستخدم مجالًا كهرومغناطيسيًا (بلازما) لتنشيط الغازات البادئة، مما يسمح لحدوث تفاعل الترسيب في درجات حرارة أقل بكثير.
تعتبر هذه المعالجة في درجات حرارة منخفضة ضرورية للتصنيع الحديث، مما يتيح ترسيب أغشية عازلة عالية الجودة مثل SiO₂ و Si₃N₄ دون إتلاف الترانزستورات الأساسية. كما أنها تستخدم لتخميل السطح، والذي يحمي الجهاز النهائي.
MPCVD: دفع حدود الأداء
بالنسبة لتطبيقات الجيل التالي، يتم استخدام تقنيات أكثر تخصصًا. يتم استخدام الترسيب الكيميائي للبخار بالبلازما الميكروويفية (MPCVD) لنمو أغشية ذات خصائص استثنائية، مثل الماس أحادي البلورة.
توفر ركائز الماس هذه موصلية حرارية وخصائص كهربائية فائقة، مما يتيح إنشاء أجهزة إلكترونية عالية التردد وعالية الطاقة للاتصالات والحوسبة المتقدمة.
اتخاذ القرار الصحيح لهدفك
يتم اختيار تقنية CVD المحددة بناءً على خصائص المادة المطلوبة وموقعها داخل البنية المعقدة للرقاقة.
- إذا كان تركيزك الأساسي هو المنطق والذاكرة الأساسية: يعتبر CVD القياسي و PECVD بمثابة العمود الفقري لترسيب طبقات البولي سيليكون وثاني أكسيد السيليكون ونيتريد السيليكون الأساسية.
- إذا كان تركيزك الأساسي هو حماية الجهاز أو عزل الطبقات العليا: يعتبر PECVD الخيار المثالي نظرًا لعمليته في درجات الحرارة المنخفضة، مما يمنع تلف هياكل الترانزستور الحساسة الموجودة في الأسفل.
- إذا كان تركيزك الأساسي هو الإلكترونيات عالية الطاقة أو عالية التردد: هناك حاجة إلى طرق متقدمة مثل MPCVD لإنشاء أغشية متخصصة مثل الماس التي توفر خصائص أداء قصوى.
إن فهم دور CVD هو فهم أن الرقاقة الدقيقة تنمو بدقة، وليست مجرد مجمعة.
جدول الملخص:
| الجانب | الدور في تصنيع أشباه الموصلات |
|---|---|
| الوظيفة الأساسية | ترسيب أغشية رقيقة لطبقات عازلة وموصلة وشبه موصلة على رقائق السيليكون |
| المواد الرئيسية | ثاني أكسيد السيليكون (SiO₂)، نيتريد السيليكون (Si₃N₄)، البولي سيليكون، وأغشية متخصصة مثل الماس |
| أنواع العمليات | CVD القياسي، الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، الترسيب الكيميائي للبخار بالبلازما الميكروويفية (MPCVD) |
| الفوائد | يتيح توحيدًا عاليًا، وطبقات خالية من العيوب، ويدعم بنيات الرقائق المعقدة متعددة الطبقات |
من خلال الاستفادة من البحث والتطوير الاستثنائيين والتصنيع الداخلي، توفر KINTEK للمختبرات المتنوعة حلول أفران عالية الحرارة متقدمة. يكتمل خط إنتاجنا، الذي يشمل أفران الصهر، والأنابيب، والدوارة، وأفران التفريغ والجو، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة. إذا كنت تعمل في مجال تصنيع أشباه الموصلات وتحتاج إلى معدات CVD موثوقة للترسيب الدقيق للأغشية الرقيقة، فاتصل بنا اليوم لتعزيز كفاءة وابتكار مختبرك!

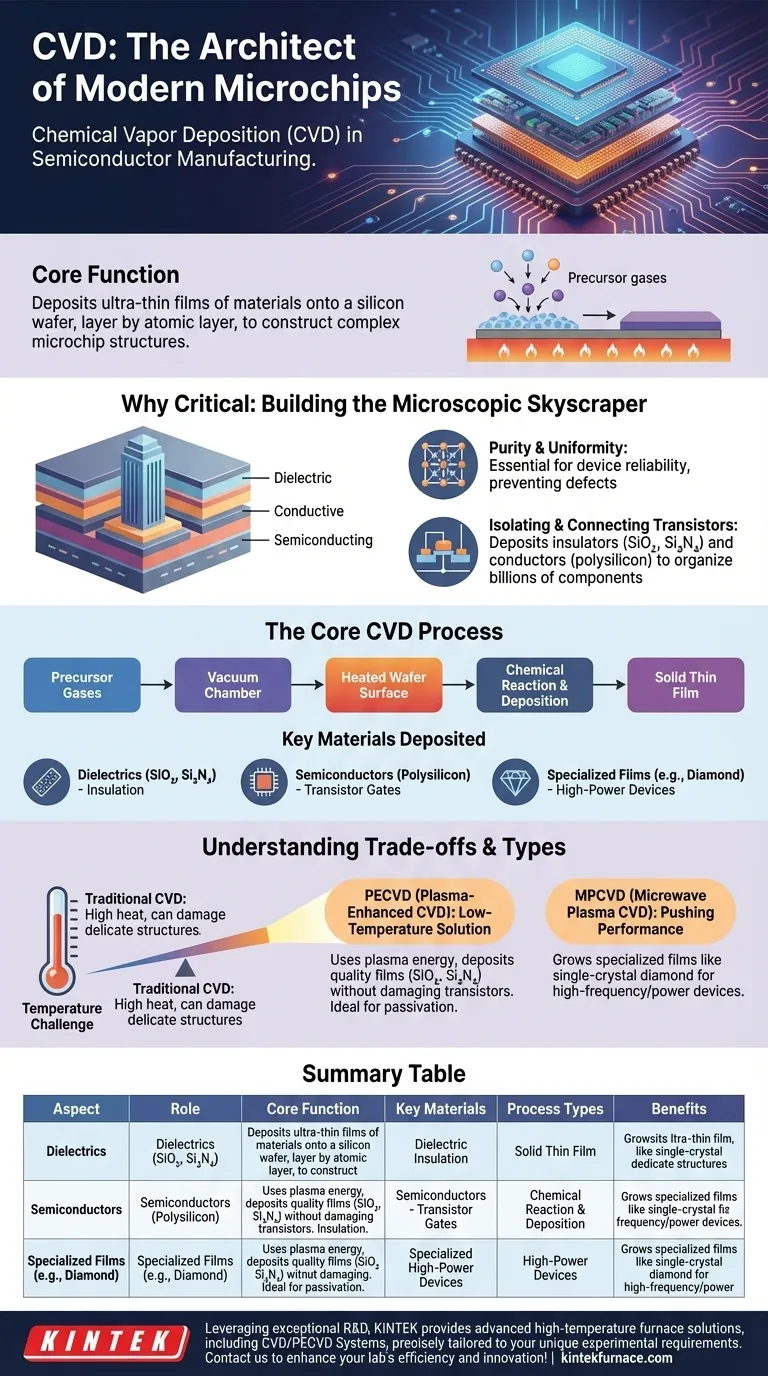

دليل مرئي
