الفرق الجوهري بين الترسيب الكيميائي بالبخار المعزز بالبلازما (PECVD) والترسيب الكيميائي بالبخار (CVD) التقليدي هو مصدر الطاقة المستخدم لدفع التفاعل. يعتمد الترسيب الكيميائي بالبخار التقليدي كليًا على الحرارة العالية (600-800 درجة مئوية) لتكسير غازات السلائف وترسيب غشاء على الركيزة. على النقيض من ذلك تمامًا، يستخدم PECVD بلازما مُنشَّطة لتحقيق نفس النتيجة عند درجات حرارة أقل بكثير (من درجة حرارة الغرفة إلى 350 درجة مئوية).
التمييز الأساسي ليس أكاديميًا فحسب؛ بل هو عملي. من خلال استبدال الحرارة الشديدة بالبلازما المُنشَّطة، يفتح PECVD الباب لترسيب أغشية رقيقة عالية الجودة على المواد الحساسة لدرجة الحرارة مثل البلاستيك والبوليمرات والإلكترونيات المعقدة - وهي مهمة غالبًا ما تكون مستحيلة باستخدام الترسيب الكيميائي بالبخار التقليدي دون التسبب في تلف.
الآلية الأساسية: الطاقة الحرارية مقابل البلازما
يُعد اختيار مصدر الطاقة السمة المميزة التي تفصل بين طريقتي الترسيب هاتين، حيث يحدد قدراتهما وتطبيقاتهما وقيودهما.
الترسيب الكيميائي بالبخار التقليدي: النهج الحراري
يعمل الترسيب الكيميائي بالبخار التقليدي أشبه بفرن عالي الحرارة. يتم إدخال غازات السلائف إلى حجرة يتم فيها تسخين الركيزة إلى درجات حرارة عالية للغاية.
هذه الطاقة الحرارية هي التي تكسر الروابط الكيميائية في الغازات، مما يسمح للعناصر المرغوبة بالترسب وتكوين غشاء صلب على سطح الركيزة.
PECVD: النهج المدفوع بالبلازما
يستبدل PECVD الحرارة القوية بمصدر طاقة أكثر تطوراً: البلازما. يتم تطبيق مجال كهربائي على غاز السلائف، مما يؤدي إلى تجريد الإلكترونات من الذرات وخلق خليط عالي التفاعل من الأيونات والإلكترونات والجذور الحرة.
تمتلك هذه الجسيمات عالية الطاقة في البلازما طاقة كافية لكسر الروابط الكيميائية ودفع تفاعل الترسيب. نظرًا لأن الطاقة يتم توصيلها بواسطة الجسيمات بدلاً من الحرارة المحيطة، يمكن أن تظل الركيزة نفسها عند درجة حرارة أقل بكثير.
كيف تحدد درجة الحرارة التطبيق
يُعد الاختلاف الجذري في درجة حرارة التشغيل هو الأثر العملي الأكثر أهمية، حيث يؤثر بشكل مباشر على المواد التي يمكن تغطيتها وجودة الغشاء النهائي.
متطلبات درجات الحرارة العالية للترسيب الكيميائي بالبخار (CVD)
مع درجات الحرارة النموذجية التي تتراوح بين 600 درجة مئوية وأكثر من 1000 درجة مئوية، يقتصر الترسيب الكيميائي بالبخار التقليدي على طلاء الركائز القوية المقاومة للحرارة مثل رقائق السيليكون أو السيراميك أو المعادن.
إن محاولة استخدام CVD على مكون بلاستيكي أو جهاز إلكتروني مُجمَّع بالكامل سيؤدي إلى ذوبان أو تشوه أو تدمير كامل للركيزة.
ميزة درجات الحرارة المنخفضة لـ PECVD
تُعد درجات حرارة معالجة PECVD المنخفضة (عادةً أقل من 350 درجة مئوية) مناسبة بشكل فريد للمواد الحساسة لدرجة الحرارة.
يتيح ذلك ترسيب أغشية واقية أو وظيفية على البوليمرات واللدائن وحتى الأجهزة المعقدة ذات المكونات الإلكترونية الموجودة مسبقًا، مما يوسع بشكل كبير نطاق التطبيقات الممكنة.
التأثير على جودة الغشاء والإجهاد
يمكن أن تسبب درجات الحرارة المرتفعة إجهادًا حراريًا كبيرًا في الغشاء المتنامي، مما قد يؤدي إلى التكسر أو التقشر أو عدم التوافق مع الشبكة البلورية للركيزة.
تقلل بيئة درجات الحرارة المنخفضة لـ PECVD من هذا الإجهاد الحراري، مما يؤدي غالبًا إلى أغشية ذات توحيد أفضل وكثافة أعلى وعدد أقل من الثقوب الدقيقة أو العيوب.
فهم المفاضلات
في حين أن عملية درجات الحرارة المنخفضة لـ PECVD توفر مزايا كبيرة، فإن الاختيار ليس دائمًا واضحًا. لكل طريقة قيود مميزة.
قيود PECVD
قد تُظهر أغشية PECVD أحيانًا أداءً أقل في مجالات معينة. قد يكون لديها مقاومة محدودة للتآكل لكونها أكثر ليونة من أغشية CVD ذات درجات الحرارة العالية.
علاوة على ذلك، قد يكون أداؤها كحاجز أضعف من الطلاءات المتخصصة مثل الباريلين (Parylene)، ويمكن أن يؤدي استخدام سلائف معينة (مثل الغازات المهلجنة) إلى إثارة مخاوف محتملة تتعلق بالصحة أو البيئة.
عيوب الترسيب الكيميائي بالبخار التقليدي (CVD)
تتمثل العيوب الرئيسية لـ CVD في استهلاكها العالي للطاقة وتكاليف التشغيل، والناجمة عن الحاجة إلى درجات حرارة عالية ومطولة وسلائف باهظة الثمن غالبًا.
تسبب الحرارة الشديدة أيضًا تآكلًا في المعدات نفسها، مما يحد من عمرها التشغيلي. أخيرًا، يستخدم CVD بشكل عام لإنشاء أغشية سميكة نسبيًا (10 ميكرومتر أو أكثر) ويفتقر إلى الدقة اللازمة لإنتاج طبقات نانوية رقيقة وظيفية.
اختيار الحل المناسب لمشروعك
يعتمد اختيارك بين PECVD و CVD كليًا على القيود المحددة لمشروعك والنتائج المرجوة.
- إذا كان تركيزك الأساسي هو طلاء الركائز الحساسة لدرجة الحرارة مثل البلاستيك أو الإلكترونيات: فإن PECVD هو خيارك الوحيد القابل للتطبيق بسبب عملية درجات الحرارة المنخفضة.
- إذا كان تركيزك الأساسي هو الإنتاج عالي الإنتاجية والفعال من حيث التكلفة: يوفر PECVD بشكل عام تكاليف طاقة أقل ومعدلات ترسيب أسرع ومرونة أكبر في الأتمتة.
- إذا كان تركيزك الأساسي هو إنشاء أغشية سميكة جدًا وقوية على ركيزة متسامحة مع الحرارة: يظل الترسيب الكيميائي بالبخار التقليدي خيارًا قويًا ومُثبَتًا، على الرغم من ارتفاع درجة حرارته وتكلفته.
- إذا كان تركيزك الأساسي هو ترسيب أغشية نانوية رقيقة عالية التوحيد أو مُصممة وظيفيًا: يوفر PECVD تحكمًا فائقًا لإنشاء أغشية ذات خصائص محددة مثل الكارهة للماء أو الحماية من الأشعة فوق البنفسجية بسماكات تبلغ 50 نانومتر أو أكثر.
في النهاية، فإن فهم هذا الاختلاف الأساسي في مصادر الطاقة يمكّنك من اختيار الأداة الدقيقة المطلوبة لمادة محددة وأهداف الأداء الخاصة بك.
جدول ملخص:
| الجانب | الترسيب الكيميائي بالبخار التقليدي (CVD) | PECVD |
|---|---|---|
| مصدر الطاقة | طاقة حرارية عالية (600-800 درجة مئوية+) | البلازما (من درجة حرارة الغرفة إلى 350 درجة مئوية) |
| نطاق درجة الحرارة | 600 درجة مئوية إلى أكثر من 1000 درجة مئوية | درجة حرارة الغرفة إلى 350 درجة مئوية |
| الركائز المناسبة | مقاومة للحرارة (مثل السيليكون، السيراميك) | حساسة لدرجة الحرارة (مثل البلاستيك، الإلكترونيات) |
| جودة الفيلم | أغشية سميكة (≥10 ميكرومتر)، إجهاد حراري محتمل | أغشية موحدة وكثيفة وأقل عيوبًا، طبقات نانوية رقيقة |
| التطبيقات الرئيسية | طلاءات قوية على المعادن والسيراميك | أغشية واقية على البوليمرات والأجهزة المعقدة |
هل أنت مستعد لتعزيز إمكانيات مختبرك بحلول الترسيب المتقدمة؟ تتخصص KINTEK في أنظمة الأفران عالية الحرارة، بما في ذلك أنظمة CVD/PECVD، المصممة لتلبية احتياجات المختبرات المتنوعة. بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، نقدم تخصيصًا عميقًا لتلبية متطلباتك التجريبية الفريدة - سواء كنت تتعامل مع مواد حساسة لدرجة الحرارة أو تحتاج إلى ترسيب دقيق للأغشية. اتصل بنا اليوم لمناقشة كيف يمكن لحلولنا أن تدفع أبحاثك إلى الأمام!

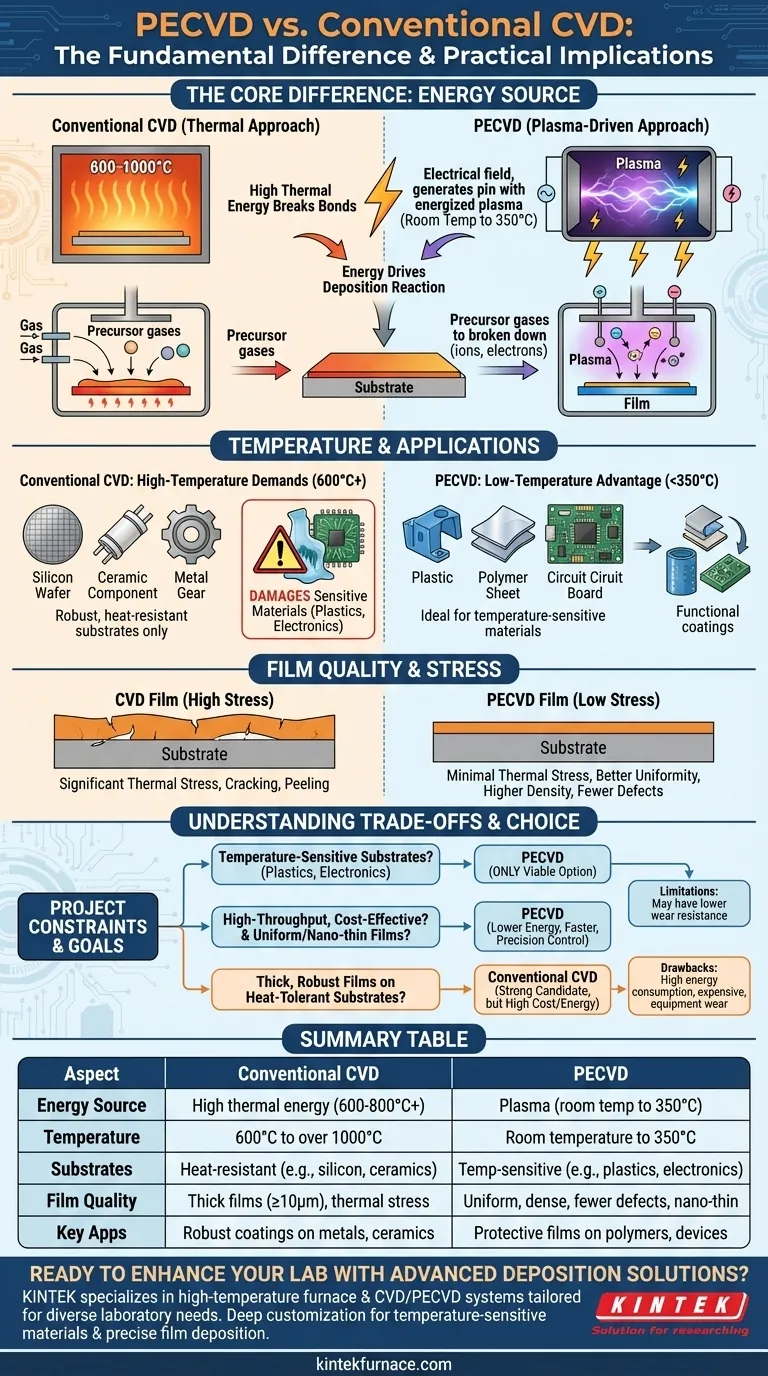

دليل مرئي
