باختصار، تعتبر تقنية الترسيب الكيميائي بالبخار المعزز بالبلازما (PECVD) حجر الزاوية في تصنيع الخلايا الشمسية لأنها ترسب أغشية رقيقة عالية الجودة تخدم غرضًا مزدوجًا. تعمل هذه الأغشية في آن واحد على تعزيز كفاءة الخلية عن طريق تقليل انعكاس الضوء وإصلاح العيوب الإلكترونية في السيليكون، كل ذلك مع تمكين العملية عالية السرعة ودرجة الحرارة المنخفضة المطلوبة للإنتاج الضخم الفعال من حيث التكلفة.
المساهمة الحاسمة لتقنية PECVD ليست مجرد ترسيب طبقة، بل قدرتها على إنشاء غشاء متعدد الوظائف يحسن الخصائص البصرية والكهربائية للخلية الشمسية في خطوة واحدة قابلة للتطوير صناعيًا.
تعزيز كفاءة الخلية: الطلاء ثنائي الوظيفة
الدور الأساسي لـ PECVD في إنتاج الخلايا الشمسية المصنوعة من السيليكون البلوري هو ترسيب طبقة رقيقة ومصممة بدقة من نيتريد السيليكون (SiNx). تعمل هذه الطبقة الواحدة على تحسين الأداء بشكل كبير بطريقتين متميزتين.
زيادة امتصاص الضوء إلى أقصى حد (مضاد للانعكاس)
رقاقة السيليكون العارية لامعة وتعكس جزءًا كبيرًا من ضوء الشمس الساقط. هذا الضوء المنعكس هو طاقة مفقودة لا يمكن تحويلها إلى كهرباء.
يعمل غشاء SiNx المرسب بتقنية PECVD كـ طلاء مضاد للانعكاس. من خلال التحكم الدقيق في سمك الغشاء ومعامل الانكسار، يمكن للمصنعين تقليل الانعكاس عبر الطيف الشمسي، مما يضمن دخول المزيد من الفوتونات إلى السيليكون وتوليد التيار.
شفاء السيليكون (تخميل السطح)
أثناء التصنيع، يتبقى على سطح رقاقة السيليكون عيوب مجهرية، بما في ذلك "الروابط المتدلية". هذه هي روابط كيميائية غير مكتملة تعمل كمصائد لحاملات الشحنة (الإلكترونات).
عندما تُحبس حاملات الشحنة، لا يمكنها المساهمة في التيار الكهربائي، مما يقلل من جهد الخلية وكفاءتها الإجمالية.
تستخدم عملية PECVD لـ SiNx غازات سابقة غنية بالهيدروجين. يدمج هذا الهيدروجين في الغشاء وينتشر لمسافة قصيرة في سطح السيليكون، حيث "يخمل" أو يحيد هذه الروابط المتدلية. هذا الإصلاح لسطح السيليكون هو آلية حاسمة لتحقيق خلايا عالية الكفاءة.
ميزة التصنيع: السرعة والتكلفة والجودة
بالإضافة إلى تحسين الخلية نفسها، تهيمن تقنية PECVD لأن خصائصها العملية تتوافق تمامًا مع متطلبات الإنتاج الصناعي بكميات كبيرة.
معالجة درجات الحرارة المنخفضة
يتطلب الترسيب الكيميائي بالبخار التقليدي (CVD) درجات حرارة عالية جدًا، مما قد يؤدي إلى إتلاف الوصلات الإلكترونية الضحلة والحساسة للخلية الشمسية الحديثة.
تستخدم تقنية PECVD بلازما غنية بالطاقة لدفع التفاعلات الكيميائية، مما يسمح بترسيب الأغشية عند درجات حرارة أقل بكثير (عادة 300-450 درجة مئوية). تحافظ المعالجة بدرجة الحرارة المنخفضة هذه على سلامة بنية الخلية الشمسية الأساسية.
إنتاجية عالية
لكي تكون الطاقة الشمسية قادرة على المنافسة من حيث التكلفة، يجب تصنيع الخلايا بسرعات عالية للغاية. توفر تقنية PECVD معدل ترسيب سريع جدًا — في بعض الحالات أكثر من 100 مرة أسرع من CVD التقليدية لنفس المادة.
تقلل هذه الإنتاجية العالية، بالإضافة إلى الأنظمة المعيارية الحديثة التي تسمح بوقت تشغيل عالٍ واستخدام فعال للمواد، بشكل مباشر من التكلفة لكل واط للوحة الشمسية النهائية.
جودة وتحكم فائقان في الفيلم
تمنح بيئة البلازما المشغلين تحكمًا استثنائيًا في خصائص الفيلم النهائية، بما في ذلك كثافته وشدته وتركيبه الكيميائي.
ينتج عن هذا أغشية ذات تجانس ممتاز عبر الرقاقة بأكملها، والتصاق قوي، وعدد أقل من الثقوب الدقيقة أو التشققات. هذه الموثوقية ضرورية لضمان العمر التشغيلي المتوقع للوحة الشمسية الذي يزيد عن 25 عامًا.
فهم المقايضات
بينما PECVD هو المعيار الصناعي، إلا أنه لا يخلو من تعقيداته. إدراك هذه التعقيدات هو المفتاح لفهم مكانه في خط التصنيع.
تعقيد النظام والتكلفة
أنظمة PECVD هي قطع معقدة من المعدات التي تتضمن غرف تفريغ عالية، ووحدات تحكم دقيقة في تدفق الغاز، ومولدات طاقة بتردد لاسلكي (RF). يمثل هذا استثمارًا رأسماليًا كبيرًا ويتطلب فنيين ماهرين لتشغيلها وصيانتها.
حساسية المعلمات
تتأثر الجودة النهائية لطبقة منع الانعكاس والتخميل بشكل كبير بمعلمات العملية مثل خليط الغاز والضغط ودرجة الحرارة وطاقة البلازما. قد يؤدي أي انحراف إلى أغشية دون المستوى الأمثل، مما يؤثر على كفاءة وإنتاجية خط الإنتاج بأكمله. يتطلب هذا تحكمًا ومراقبة قويين للعملية.
كيفية تطبيق هذا على هدفك
يرتكز مدى أهمية جانب PECVD بالنسبة لك على أولوياتك.
- إذا كان تركيزك الأساسي هو البحث والتطوير أو كفاءة الخلية: يكمن المفتاح في قدرة PECVD على التحكم في خصائص الفيلم وتوفير الهيدروجين لتخميل السطح بشكل ممتاز، وهي محاور حاسمة لدفع جهد الخلية وكفاءتها إلى مستويات أعلى.
- إذا كان تركيزك الأساسي هو التصنيع والتوسع: تتمثل الفوائد الحاسمة في معدل الترسيب المرتفع، والتوافق مع درجات الحرارة المنخفضة، ووقت تشغيل النظام العالي، والتي تمكن من إنتاج بكميات كبيرة وفعالة من حيث التكلفة.
- إذا كان تركيزك الأساسي هو الموثوقية على المدى الطويل: تكمن القيمة في قدرة PECVD على إنتاج أغشية كثيفة ومستقرة وموحدة تحمي الخلية وتعمل بثبات لعقود في الميدان.
في نهاية المطاف، أصبحت PECVD لا غنى عنها لأنها تحل ببراعة التحديات العلمية والاقتصادية في تصنيع الخلايا الشمسية.
جدول الملخص:
| الفائدة | الوصف |
|---|---|
| زيادة الكفاءة | تقلل انعكاس الضوء وتصلح عيوب السيليكون عبر تخميل الهيدروجين. |
| سرعة التصنيع | معدلات ترسيب عالية ومعالجة بدرجة حرارة منخفضة للإنتاج الضخم الفعال من حيث التكلفة. |
| جودة الفيلم | تنتج أغشية موحدة ومتينة مع تحكم دقيق لتحقيق موثوقية طويلة الأمد. |
هل أنت مستعد لتحسين إنتاج خلاياك الشمسية باستخدام حلول PECVD المتقدمة؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتزويد المختبرات المتنوعة بحلول أفران درجات الحرارة العالية، بما في ذلك أنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق تلبية متطلباتك التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكن لتقنيات PECVD المصممة خصيصًا أن تعزز كفاءتك وقابليتك للتوسع!

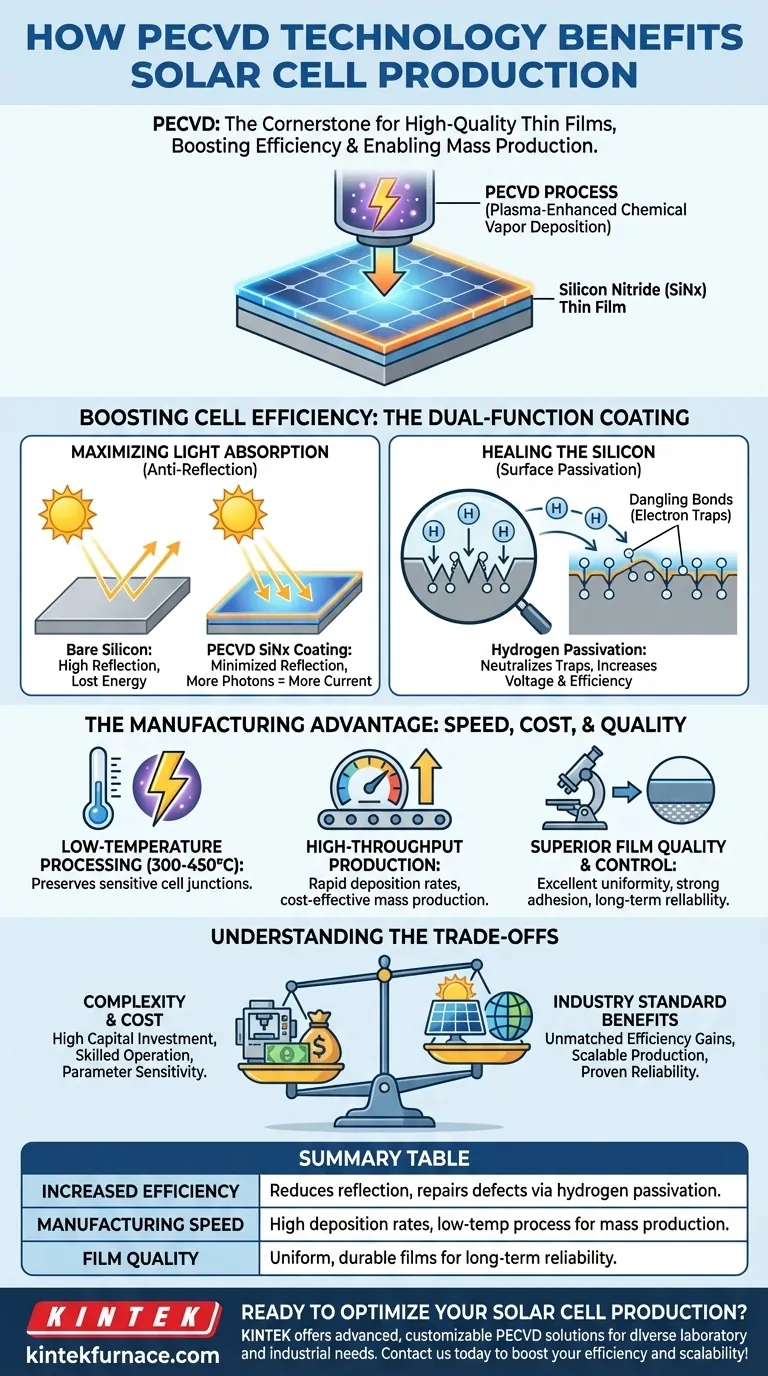

دليل مرئي
