في جوهره، يعد الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) عملية لإنشاء أغشية رقيقة على ركيزة. على عكس الطرق التقليدية التي تعتمد على الحرارة الشديدة، تستخدم تقنية PECVD طاقة البلازما لبدء التفاعلات الكيميائية اللازمة للترسيب. يتيح ذلك تطبيق طبقات عالية الجودة في درجات حرارة أقل بكثير.
الفرق الحاسم بين PECVD والترسيب الكيميائي للبخار التقليدي (CVD) هو مصدر الطاقة. من خلال استخدام بلازما مُنشَّطة بدلاً من الحرارة العالية لتفكيك غازات السلائف، يتيح PECVD طلاء المواد الحساسة للحرارة التي قد تتضرر أو تتلف بطريقة أخرى.
الأساس: فهم الترسيب الكيميائي للبخار التقليدي (CVD)
لتقدير ما يجعل تقنية PECVD فريدة، من الضروري أولاً فهم عملية الترسيب الكيميائي للبخار الحراري التقليدي التي تطورت منها.
دور الحرارة والسلائف
في الترسيب الكيميائي للبخار الحراري، توضع الركيزة داخل غرفة تفريغ يتم تسخينها بعد ذلك إلى درجة حرارة عالية جدًا. يتم بعد ذلك إدخال غازات السلائف التي تحتوي على عناصر الفيلم المطلوب إلى هذه الغرفة الساخنة.
عملية الترسيب
توفر الحرارة الشديدة الطاقة اللازمة لتفكيك جزيئات غاز السلائف. تتفاعل هذه العناصر المتحللة بعد ذلك وتترسب على الركيزة الأبرد، مما يؤدي تدريجياً إلى بناء طبقة رقيقة وموحدة من المادة الصلبة.
العائق الرئيسي: درجة الحرارة
العيب الأساسي في الترسيب الكيميائي للبخار الحراري هو اعتماده على درجات حرارة قصوى، غالبًا مئات الدرجات المئوية. هذا المطلب يجعله غير مناسب لطلاء المواد ذات نقاط الانصهار المنخفضة، مثل البلاستيك، أو المكونات الإلكترونية الدقيقة.
فرق PECVD: تقديم البلازما
تم تطوير تقنية PECVD خصيصًا للتغلب على قيود درجة الحرارة في الترسيب الكيميائي للبخار الحراري. وهي تحقق ذلك من خلال تغيير أساسي في كيفية توصيل الطاقة إلى النظام.
ما هي البلازما؟
يُطلق على البلازما غالبًا "الحالة الرابعة للمادة". وهي غاز تم تنشيطه - عادةً بواسطة مجال تردد لاسلكي (RF) أو ميكروويف - لدرجة أن ذراته تتفكك إلى مزيج من الأيونات والإلكترونات والجذور الحرة عالية التفاعل.
كيف تحل البلازما محل الحرارة العالية
في عملية PECVD، يتم الحفاظ على الغرفة والركيزة عند درجة حرارة أقل بكثير. بدلاً من الحرارة، يتم استخدام مجال كهربائي لإشعال غازات السلائف وتحويلها إلى بلازما.
الطاقة الهائلة الموجودة داخل هذه البلازما هي ما يدفع التفاعلات الكيميائية. الأنواع عالية التفاعل في البلازما تفكك جزيئات السلائف بكفاءة أكبر بكثير من الحرارة وحدها.
آلية الترسيب
بمجرد تفكيك غازات السلائف إلى شظايا تفاعلية داخل البلازما، فإنها تنتقل إلى سطح الركيزة. هناك، تتحد وتبني الفيلم الرقيق المطلوب، طبقة تلو الأخرى. ثم تتم إزالة المنتجات الثانوية المتطايرة بواسطة نظام التفريغ.
فهم المفاضلات
في حين أن ميزة درجة الحرارة المنخفضة كبيرة، فإن اختيار PECVD يتضمن النظر في مفاضلات معينة متأصلة في العملية.
جودة الفيلم وتكوينه
نظرًا لأن التفاعلات الكيميائية في PECVD مدفوعة بالبلازما بدلاً من التوازن الحراري، يمكن أن تتمتع الأغشية الناتجة بخصائص مختلفة. على سبيل المثال، قد تحتوي الأغشية على هيدروجين مدمج في هيكلها، وهو ما يمكن أن يكون فائدة أو عيبًا اعتمادًا على التطبيق.
تعقيد العملية
نظام PECVD أكثر تعقيدًا من مفاعل CVD الحراري الأساسي. يتطلب مولدات طاقة تردد لاسلكي أو ميكروويف متطورة وشبكات مطابقة لإنشاء بلازما مستقرة والحفاظ عليها، مما يضيف إلى التكلفة وصعوبة التشغيل.
معدل الترسيب مقابل التحكم
غالبًا ما يتيح PECVD معدلات ترسيب أعلى بكثير من CVD الحراري، وهو ميزة صناعية رئيسية. ومع ذلك، تضيف البلازما المزيد من المتغيرات إلى العملية (الطاقة، الضغط، تدفق الغاز)، مما قد يجعل الضبط الدقيق لخصائص الفيلم مثل التوحيد والضغط أكثر صعوبة.
اتخاذ الخيار الصحيح لهدفك
يتطلب اختيار طريقة الترسيب الصحيحة مطابقة إمكانيات العملية مع المتطلب الأكثر أهمية لمشروعك.
- إذا كان تركيزك الأساسي هو طلاء الركائز الحساسة للحرارة: تعتبر تقنية PECVD هي الخيار الحاسم، حيث يمنع تشغيلها في درجات حرارة منخفضة التلف الحراري للمواد مثل البوليمرات أو رقائق أشباه الموصلات المعالجة مسبقًا.
- إذا كان تركيزك الأساسي هو تحقيق أعلى درجة نقاء أو تبلور للفيلم: غالبًا ما يكون الترسيب الكيميائي للبخار الحراري متفوقًا، حيث يمكن لدرجات حرارة المعالجة العالية أن تُجري تلدينًا للفيلم أثناء نموه، مما يؤدي إلى هيكل أكثر ترتيبًا، شريطة أن تتحمل الركيزة الحرارة.
- إذا كان تركيزك الأساسي هو معدل ترسيب عالٍ للتصنيع: تعتبر تقنية PECVD أسرع وأكثر فعالية من حيث التكلفة للإنتاج على نطاق واسع بشكل عام، خاصة عندما لا يكون النقاء المطلق للفيلم هو الدافع الرئيسي.
في النهاية، يعد فهم أن مصدر الطاقة - البلازما مقابل الحرارة - يحدد نافذة العملية بأكملها هو المفتاح لاختيار التكنولوجيا المناسبة.
جدول ملخص:
| الميزة | الترسيب الكيميائي للبخار التقليدي (CVD) | الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) |
|---|---|---|
| مصدر الطاقة | حرارة عالية (حراري) | بلازما (تردد لاسلكي/ميكروويف) |
| درجة حرارة العملية | عالية (غالبًا >500 درجة مئوية) | منخفضة (عادةً <400 درجة مئوية) |
| الركائز المناسبة | المواد التي تتحمل درجات الحرارة العالية | المواد الحساسة للحرارة (مثل البلاستيك، الرقائق المعالجة) |
| معدل الترسيب | أبطأ | أسرع |
| نقاء الفيلم/التبلور | أعلى | قد يحتوي على هيدروجين، أقل تبلورًا |
| تعقيد النظام | أقل | أعلى (يتطلب توليد البلازما) |
هل تحتاج إلى حل PECVD عالي الأداء ومصمم خصيصًا للمواد الحساسة للحرارة؟
بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK للمختبرات المتنوعة حلول أفران متقدمة عالية الحرارة. يكتمل خط إنتاجنا، بما في ذلك أنظمة PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لأنظمة PECVD الخاصة بنا تعزيز عملية ترسيب الأغشية الرقيقة لديك!

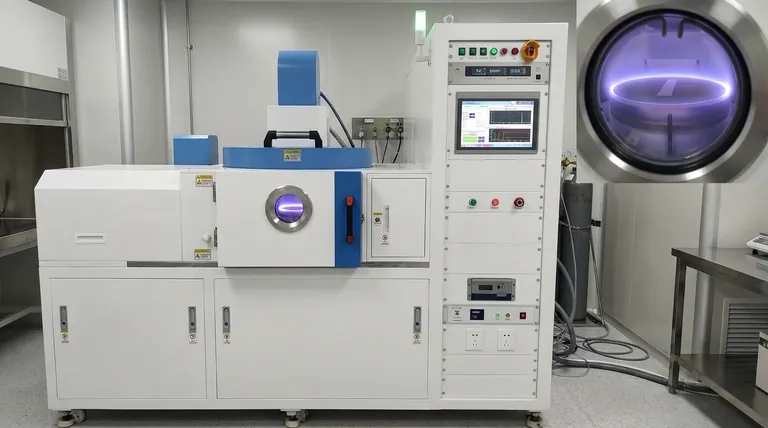

دليل مرئي
