في جوهره، يعمل نظام الترسيب الكيميائي للبخار (CVD) كبيئة شديدة التحكم لبناء غشاء صلب ورقيق للغاية على سطح باستخدام كيمياء الطور الغازي. يقوم بإدخال غازات بادئة متطايرة إلى حجرة تفاعل تحتوي على ركيزة. من خلال إدخال طاقة متحكم به مثل الحرارة، تتفاعل هذه الغازات أو تتحلل، وترسب طبقة رقيقة من المادة على الركيزة ذرة بذرة، بينما يتم تفريغ المنتجات الثانوية الغازية.
المبدأ الأساسي للترسيب الكيميائي للبخار ليس مجرد ترسب، بل هو تركيب كيميائي دقيق. إنه يحول الغازات المختارة بعناية إلى غشاء صلب عالي النقاء عن طريق التحكم في بيئة التفاعل، مما يسمح بتحكم لا مثيل له في سمك وتركيب وهيكل المادة النهائية.
تفكيك عملية الترسيب الكيميائي للبخار: من الغاز إلى الغشاء الصلب
يمكن فهم العملية بأكملها على أنها تسلسل من الأحداث الفيزيائية والكيميائية المدارة بعناية. كل خطوة حاسمة لتحقيق طلاء موحد وعالي الجودة.
الخطوة 1: إدخال البادئات
البادئ هو مركب متطاير يحتوي على الذرات التي ترغب في ترسيبها. يتم إدخالها إلى حجرة التفاعل كغاز.
اختيار البادئ أساسي، لأنه يحدد تركيبة الغشاء النهائي وظروف التفاعل المطلوبة.
الخطوة 2: تنشيط التفاعل الكيميائي
داخل الحجرة، يتم تطبيق الطاقة لبدء التفاعل الكيميائي. في الترسيب الكيميائي الحراري للبخار (thermal CVD)، وهو النوع الأكثر شيوعًا، يتم تسخين الركيزة إلى درجات حرارة عالية.
توفر هذه الحرارة الطاقة اللازمة لكسر الروابط الكيميائية في غاز البادئ، إما على سطح الركيزة أو في الطور الغازي فوقها مباشرة.
الخطوة 3: الترسيب ونمو الغشاء
مع تحلل غازات البادئ، تترسب الذرات أو الجزيئات الصلبة المرغوبة على سطح الركيزة (المادة التي يتم طلاؤها).
تبني هذه العملية الغشاء طبقة تلو الأخرى، مما يسمح بتغطية موحدة حتى على الأشكال المعقدة ثلاثية الأبعاد. والنتيجة هي غشاء صلب عالي النقاء مرتبط بقوة بالركيزة.
الخطوة 4: إزالة المنتجات الثانوية
التفاعلات الكيميائية التي تشكل الغشاء الصلب تخلق أيضًا منتجات ثانوية متطايرة. هذه هي جزيئات غازية غير مرغوب فيها.
يقوم نظام تفريغ أو عادم بإزالة هذه المنتجات الثانوية وأي غازات بادئة غير متفاعلة من الحجرة باستمرار، مما يمنعها من تلويث الغشاء المتنامي.
روافع التحكم: ضبط خصائص الغشاء
تكمن قوة نظام الترسيب الكيميائي للبخار في قدرته على ضبط معلمات العملية بدقة. تعمل هذه المتغيرات كرافعات تحكم تؤثر بشكل مباشر على خصائص الغشاء النهائي.
درجة الحرارة
درجة الحرارة هي المحرك الأساسي لمعدل التفاعل الكيميائي. تزيد درجات الحرارة المرتفعة عمومًا من معدل الترسيب ولكنها يمكن أن تلحق الضرر بالركائز الحساسة للحرارة.
الضغط
تتم العملية عادة تحت التفريغ (أقل من الضغط الجوي). يؤثر ضبط الضغط داخل الحجرة على ديناميكيات تدفق الغاز والمسار الحر المتوسط للجزيئات، مما يؤثر على تجانس الغشاء.
تدفق الغاز وتركيبه
يسمح التحكم في معدل التدفق ونسبة غازات البادئ المختلفة بالتحكم الدقيق في التركيب الكيميائي للغشاء ومعدل نموه. هذه هي الطريقة التي يتم بها إنشاء السبائك المخصصة أو المواد المخدرة.
فهم المقايضات والتحديات
على الرغم من قوته، فإن الترسيب الكيميائي للبخار ليس حلاً عالميًا. فهم قيوده المتأصلة أمر بالغ الأهمية للتنفيذ الناجح.
ميزانية حرارية عالية
يتطلب الترسيب الكيميائي الحراري للبخار درجات حرارة عالية جدًا، غالبًا مئات أو آلاف الدرجات المئوية. هذا يجعله غير مناسب لطلاء المواد الحساسة للحرارة مثل البلاستيك أو بعض المكونات الإلكترونية.
التعامل مع البادئات والتكلفة
يمكن أن تكون غازات البادئات باهظة الثمن أو سامة أو أكالة أو قابلة للاشتعال (تشتعل عند ملامستها للهواء). تتطلب أنظمة توصيل غازات متخصصة ومتينة وبروتوكولات سلامة صارمة، مما يزيد من تعقيد التشغيل والتكلفة.
معدل الترسيب مقابل الجودة
غالبًا ما تكون هناك مقايضة بين سرعة الترسيب وجودة الغشاء. يمكن أن تؤدي معدلات الترسيب الأسرع، التي يتم تحقيقها من خلال درجات حرارة أعلى أو تركيزات بادئات أكبر، أحيانًا إلى أغشية أقل نقاءً أو هياكل غير موحدة.
اتخاذ الخيار الصحيح لهدفك
يعتمد قرار استخدام الترسيب الكيميائي للبخار كليًا على الخصائص المطلوبة للغشاء النهائي.
- إذا كان تركيزك الأساسي هو النقاء العالي والتجانس: الترسيب الكيميائي للبخار خيار استثنائي، حيث ينتج توصيل الطور الغازي والتفاعلات المتحكم بها أغشية ذات شوائب قليلة جدًا وتحكم ممتاز في السمك.
- إذا كان تركيزك الأساسي هو طلاء الأشكال الهندسية المعقدة: يتفوق الترسيب الكيميائي للبخار في إنشاء طلاءات مطابقة تغطي الأسطح المعقدة بشكل موحد، وهي ميزة كبيرة على طرق الرؤية المباشرة مثل التذرية.
- إذا كان تركيزك الأساسي هو سرعة العملية والتكلفة المنخفضة للأغشية البسيطة: يجب عليك موازنة الجودة العالية للترسيب الكيميائي للبخار مقابل تعقيد تشغيله ومعدلات الترسيب الأبطأ المحتملة مقارنة بالطرق الأخرى.
- إذا كنت تعمل مع ركائز حساسة للحرارة: تشكل درجات الحرارة العالية المطلوبة للترسيب الكيميائي الحراري التقليدي للبخار عقبة رئيسية، مما يجعله خيارًا سيئًا دون استكشاف متغيرات الترسيب الكيميائي للبخار ذات درجات الحرارة المنخفضة.
من خلال إتقان التفاعل بين الغاز والحرارة والضغط، يوفر الترسيب الكيميائي للبخار طريقة لا مثيل لها لهندسة المواد على المستوى الذري.
جدول ملخص:
| خطوة العملية | الإجراء الرئيسي | الغرض |
|---|---|---|
| إدخال البادئات | تدخل الغازات المتطايرة الحجرة | توفير الذرات للترسيب |
| تنشيط التفاعل | تطبيق الطاقة (مثل الحرارة) | بدء تحلل الغاز |
| الترسيب والنمو | تترسب الذرات على الركيزة | بناء غشاء موحد وعالي النقاء |
| إزالة المنتجات الثانوية | إزالة الغازات العادمة | منع التلوث |
أطلق العنان للدقة في مختبرك مع حلول KINTEK المتقدمة للترسيب الكيميائي للبخار!
بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK لمختلف المختبرات حلول أفران متقدمة عالية الحرارة، بما في ذلك أنظمة الترسيب الكيميائي للبخار / PECVD المتخصصة لدينا. تضمن قدرتنا القوية على التخصيص العميق أننا نلبي متطلباتك التجريبية الفريدة بدقة، مما يوفر أغشية رقيقة عالية النقاء وموحدة للأشكال الهندسية المعقدة.
اتصل بنا اليوم لمناقشة كيف يمكن لأنظمة الترسيب الكيميائي للبخار المصممة خصيصًا لدينا أن تعزز هندسة المواد الخاصة بك وتدفع الابتكار في مشاريعك!

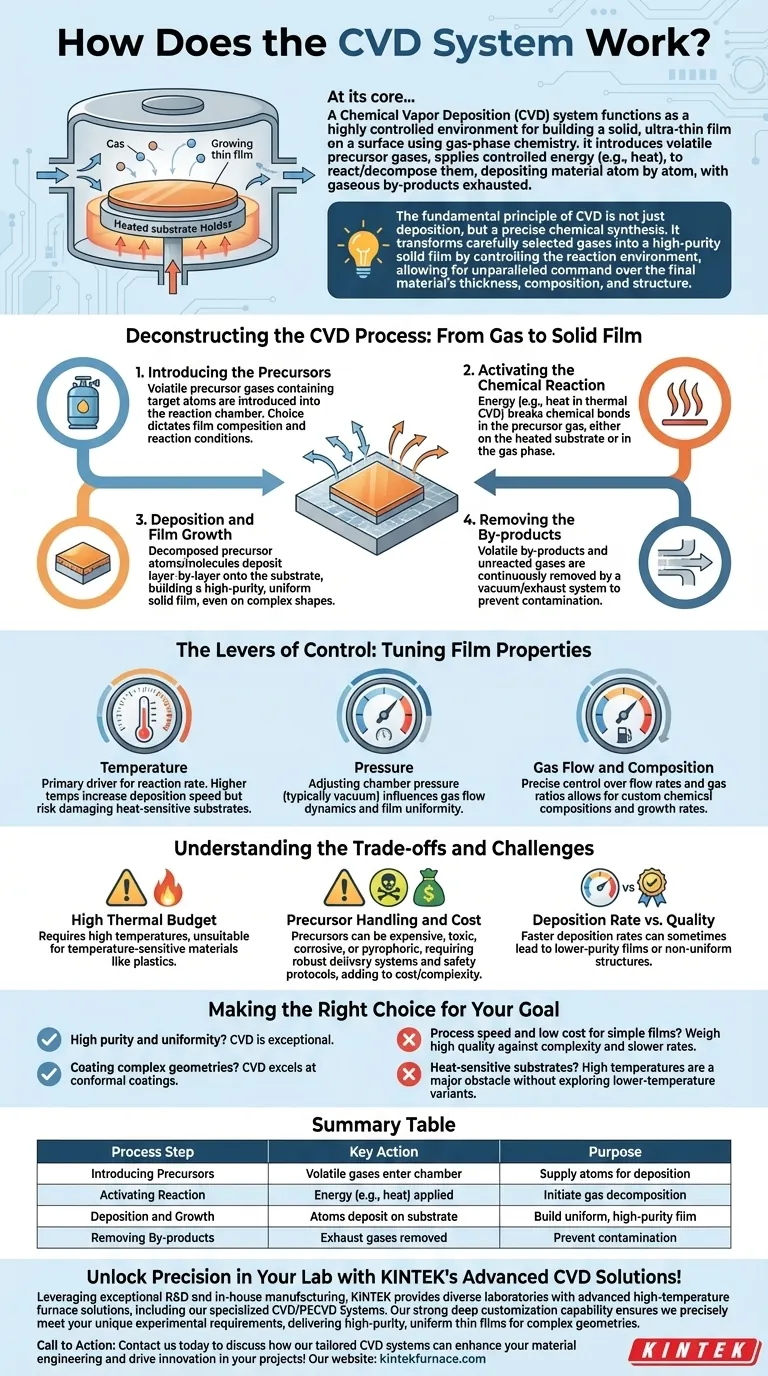

دليل مرئي
