في الترسيب الكيميائي للبخار (CVD)، يخضع توليد وتفكك الجزيئات الطليعية للمبادئ الأساسية للديناميكا الحرارية والحركية. تتيح لك قدرتك على معالجة معلمات العملية مثل درجة الحرارة والضغط والتركيز التحكم في التفاعل بين هاتين القوتين، والذي يحدد بشكل مباشر جودة وهيكل ومعدل نمو غشائك النهائي.
في حين أن الديناميكا الحرارية تحدد ما إذا كان التفاعل ممكنًا وما هي نتيجته الأكثر استقرارًا، فإن الحركية تملي مدى سرعة حدوث هذا التفاعل. إتقان الترسيب الكيميائي للبخار هو عملية إيجاد النقطة المثلى حركياً حيث تحدث التفاعلات بشكل يمكن التحكم فيه على سطح الركيزة، وليس بشكل عشوائي في الطور الغازي.
دور الديناميكا الحرارية: "هل سيحدث؟"
توفر الديناميكا الحرارية المخطط الأساسي لأي تفاعل كيميائي، بما في ذلك تلك الموجودة في عملية الترسيب الكيميائي للبخار. تخبرك بما إذا كان التحول المطلوب من جزيء طليعي غازي إلى غشاء صلب مرغوب فيه في ظل الظروف المحددة لك.
طاقة غيبس الحرة ($\Delta G$)
المؤشر الأساسي لإمكانية حدوث التفاعل من الناحية الديناميكية الحرارية هو التغير في طاقة غيبس الحرة ($\Delta G$). لا يمكن للتفاعل أن يستمر تلقائيًا إلا عندما تكون قيمة $\Delta G$ الإجمالية سالبة.
في الترسيب الكيميائي للبخار، يعني هذا أن النظام يجب أن يفضل الحالة التي تفككت فيها الجزيئات الطليعية إلى غشاء صلب مستقر ومنتجات ثانوية غازية على الحالة التي تظل فيها جزيئات طليعية سليمة.
الوصول إلى حالة مستقرة
تسعى جميع الأنظمة بشكل طبيعي إلى أدنى حالات الطاقة لديها. من خلال إدخال الطاقة (عادةً الحرارة) في مفاعل الترسيب الكيميائي للبخار، فإنك تمكّن الجزيئات الطليعية من تجاوز الحواجز وإعادة ترتيب نفسها في تكوين الغشاء الصلب الأكثر استقرارًا على الركيزة.
أدوات التحكم العملية
يمكنك التأثير على الديناميكا الحرارية لنظامك بشكل أساسي من خلال درجة الحرارة وتركيز المتفاعلات. غالبًا ما يؤدي رفع درجة الحرارة إلى جعل تفاعلات التحلل أكثر ملاءمة (قيمة $\Delta G$ أكثر سلبية)، مما يدفع التوازن نحو تكوين المنتج.
دور الحركية: "بأي سرعة سيحدث؟"
كون التفاعل ممكنًا من الناحية الديناميكية الحرارية لا يعني أنه سيحدث بمعدل مفيد. الحركية هي دراسة سرعة التفاعل والمسار الذي يسلكه التفاعل.
حاجز طاقة التنشيط ($\text{Ea}$)
لكي يتحلل الجزيء الطليعي، يجب أن يتغلب على عقبة طاقة تُعرف بطاقة التنشيط ($\text{Ea}$). فكر في الأمر على أنه الحاجة إلى دفع صخرة فوق تل صغير قبل أن تتمكن من التدحرج إلى وادٍ عميق.
حتى لو كان الوادي (الفيلم الصلب) يمثل حالة طاقة أقل بكثير، فلن يحدث أي تفاعل بدون طاقة كافية لتجاوز هذا التل الأولي.
درجة الحرارة كمُسرّع
درجة الحرارة هي الأداة الأقوى للتحكم في الحركية. تمنح زيادة درجة الحرارة المزيد من الجزيئات الطاقة اللازمة لتجاوز حاجز طاقة التنشيط، مما يزيد بشكل كبير من معدل التفاعل.
عنق الزجاجة في نقل الكتلة
لا تقتصر الحركية على التفاعل الكيميائي نفسه. يمكن أيضًا أن يكون المعدل الإجمالي مقيدًا بنقل الكتلة - أي السرعة التي يمكن أن تنتقل بها الجزيئات الطليعية عبر الطور الغازي لتصل إلى سطح الركيزة.
فهم المفاضلات
يعتمد نجاح عملية الترسيب الكيميائي للبخار على موازنة الديناميكا الحرارية والحركية لتفضيل التفاعلات السطحية على التفاعلات في الطور الغازي. يحدد هذا التوازن نطاق التشغيل لعمليتك.
مصيدة الديناميكا الحرارية: التكوّن النووي في الطور الغازي
إذا كانت درجة الحرارة أو التركيز مرتفعة للغاية، يصبح التفاعل سريعًا جدًا ومواتيًا من الناحية الديناميكية الحرارية في كل مكان. ستتفاعل الجزيئات الطليعية في الطور الغازي الساخن قبل أن تصل إلى الركيزة على الإطلاق.
هذا التكوّن النووي في الطور الغازي يشكل جزيئات صلبة صغيرة ("ثلج" أو مسحوق) قد تتساقط على ركيزتك، مما ينتج عنه غشاء خشن ذو التصاق ضعيف وجودة منخفضة.
النقطة المثلى حركياً: نظام محدد بمعدل التفاعل السطحي
غالبًا ما تكون نافذة العملية المثالية هي النظام المحدَّد بمعدل التفاعل السطحي. هنا، تكون درجة الحرارة مرتفعة بما يكفي لحدوث التفاعلات ولكنها منخفضة بما يكفي بحيث تحدث فقط على سطح الركيزة النشط تحفيزياً.
في هذه الحالة المتحكم بها حركياً، يكون نمو الغشاء منتظماً ومنظماً لأن معدل التفاعل الكيميائي على السطح هو الخطوة الأبطأ في العملية.
سيناريو المعدل المرتفع: النظام المحدَّد بنقل الكتلة
عند درجات حرارة أعلى، يصبح التفاعل السطحي فوريًا. يصبح معدل النمو مقيدًا الآن فقط بمدى سرعة إمداد الجزيئات الطليعية الجديدة إلى السطح.
يوفر النظام المحدَّد بنقل الكتلة أسرع نمو ممكن ولكنه يحمل خطر تكوين أغشية غير متجانسة، حيث أن المناطق ذات التدفق الغازي الأفضل (مثل الحافة الأمامية للويفر) ستنمو بطبقات أكثر سمكًا.
اتخاذ الخيار الصحيح لهدفك
يجب تحديد معلمات عمليتك بناءً على النتيجة المرجوة للغشاء الخاص بك.
- إذا كان تركيزك الأساسي هو الحصول على غشاء متوافق وعالي الجودة ومتجانس: قم بالتشغيل في نظام محدد بمعدل التفاعل السطحي عن طريق التحكم الدقيق في درجة الحرارة لضمان حدوث التفاعلات على الركيزة، وليس في الغاز.
- إذا كان تركيزك الأساسي هو أقصى معدل ترسيب: ستحتاج إلى دفع درجة الحرارة إلى نظام النقل الكتلي المحدود، ولكن يجب أن تقبل الخطر الكامن المتمثل في عدم التجانس.
- إذا كنت تلاحظ تكون جسيمات أو أغشية ضبابية: من المحتمل أن تكون عمليتك عدوانية للغاية. قم بخفض درجة الحرارة أو تركيز الجزيئات الطليعية للانتقال بعيدًا عن نظام التكوّن النووي في الطور الغازي.
في نهاية المطاف، يعد إتقان التوازن بين ما هو ممكن (الديناميكا الحرارية) وما يحدث بمعدل يمكن التحكم فيه (الحركية) هو المفتاح لنجاح الترسيب الكيميائي للبخار.
جدول ملخص:
| الجانب | دوره في الترسيب الكيميائي للبخار | معلمات التحكم الرئيسية |
|---|---|---|
| الديناميكا الحرارية | يحدد ما إذا كان تفكك الجزيء الطليعي مرغوبًا فيه | درجة الحرارة، التركيز |
| الحركية | يتحكم في معدل التفاعل ومساره | درجة الحرارة، نقل الكتلة |
| التوازن | يضمن التفاعلات السطحية على حساب التكوّن النووي في الطور الغازي | درجة الحرارة، الضغط، التركيز |
هل أنت مستعد لتحسين عمليات الترسيب الكيميائي للبخار باستخدام حلول أفران عالية الحرارة مصممة خصيصًا؟ تستفيد KINTEK من البحث والتطوير الاستثنائي والتصنيع الداخلي لتوفير أفران متقدمة مثل أفران الغلاف، والأنابيب، والدوارة، والفراغ والجو، وأنظمة الترسيب الكيميائي للبخار/البلازما (CVD/PECVD). تضمن قدرات التخصيص العميق لدينا توافقًا دقيقًا مع احتياجاتك التجريبية الفريدة، مما يعزز جودة الفيلم وكفاءته. اتصل بنا اليوم لمناقشة كيف يمكننا دعم أهداف مختبرك!

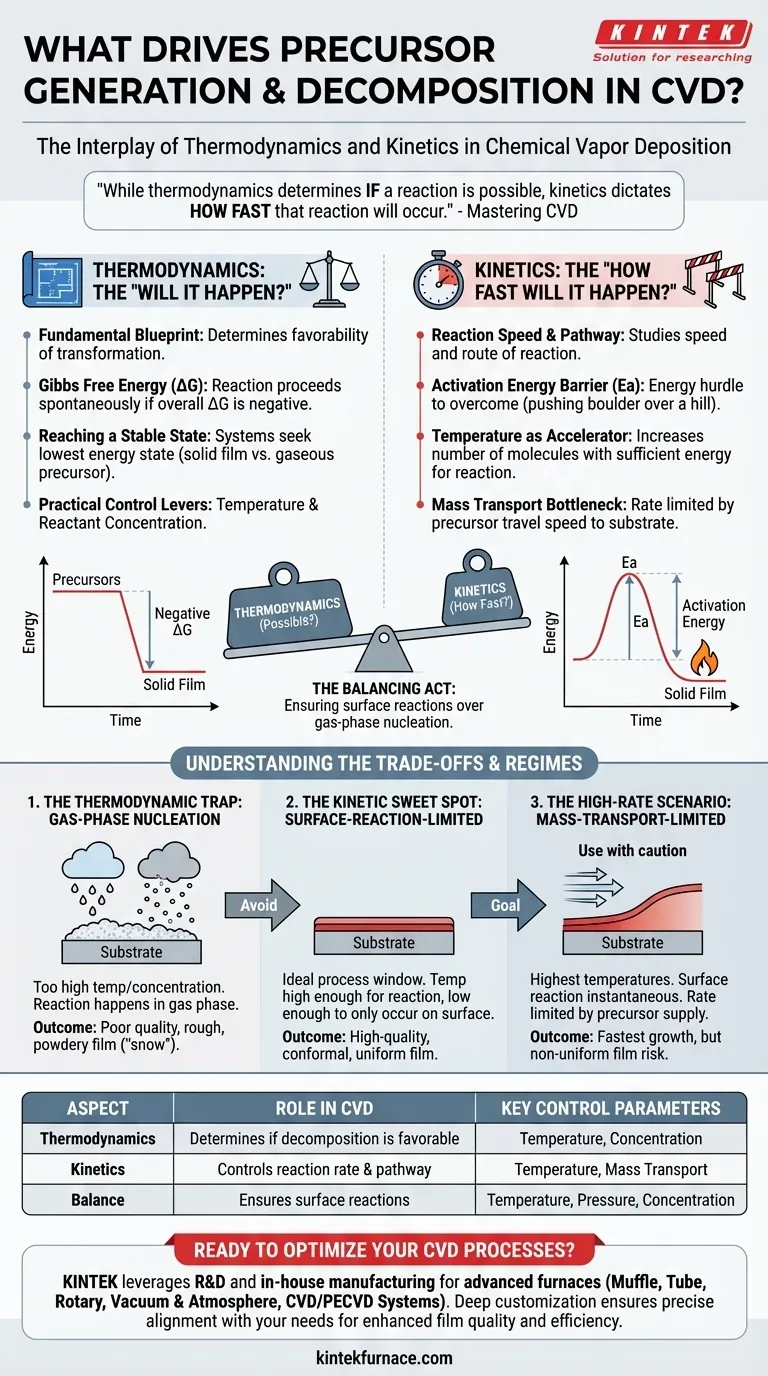

دليل مرئي
