في جوهره، الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو عملية لترسيب الأغشية الرقيقة تستخدم غازًا منشطًا، أو بلازما، لدفع التفاعل الكيميائي. على عكس الترسيب الكيميائي للبخار التقليدي (CVD)، الذي يعتمد بشكل شبه حصري على الحرارة العالية لتحطيم الغازات الأولية، يستخدم PECVD هذه البلازما لإنشاء جزيئات عالية التفاعل عند درجات حرارة أقل بكثير. هذا الاختلاف الجوهري يجعله مناسبًا لتطبيقات مختلفة تمامًا.
الخلاصة المركزية هي أن PECVD يحل محل الطاقة الحرارية العالية للـ CVD التقليدي بالطاقة الكيميائية للبلازما. هذا يفتح القدرة على طلاء المواد الحساسة للحرارة ولكنه يقدم مقايضات جديدة تتعلق بتعقيد المعدات والأضرار المحتملة للفيلم.
الفرق الجوهري: مصدر الطاقة
يعود الاختيار بين CVD و PECVD إلى كيفية توفير الطاقة اللازمة لتحويل الغاز إلى غشاء صلب على ركيزتك.
كيف يعمل CVD التقليدي: النهج الحراري
CVD التقليدي بسيط من الناحية النظرية. يتم إدخال الغازات الأولية إلى فرن عالي الحرارة يحتوي على الركيزة.
توفر الحرارة الشديدة (غالبًا >600 درجة مئوية) الطاقة الحرارية اللازمة لكسر الروابط الكيميائية في جزيئات الغاز. ثم تستقر هذه الشظايا التفاعلية الجديدة على سطح الركيزة الساخنة وتشكل الفيلم الصلب المطلوب.
كيف يعمل PECVD: النهج المعتمد على البلازما
يتجنب PECVD الحاجة إلى الحرارة الشديدة عن طريق إنشاء بلازما داخل حجرة التفاعل باستخدام مجال كهربائي (مثل تردد الراديو أو طاقة الميكروويف).
هذه البلازما هي حالة عالية الطاقة من المادة — غاز من الأيونات والإلكترونات والجذور الحرة المتفاعلة. يمكن لهذه الجزيئات النشطة تحطيم الغازات الأولية من خلال الاصطدامات، مما يخلق الشظايا التفاعلية الضرورية دون الحاجة إلى سطح ساخن. لذلك يمكن أن تعمل العملية عند درجات حرارة أقل بكثير، عادة ما تكون 200-400 درجة مئوية.
لماذا تختار PECVD؟ ميزة درجات الحرارة المنخفضة
الدافع الأساسي لاستخدام PECVD هو قدرته على العمل في درجات حرارة منخفضة، مما يفتح قدرات مستحيلة مع CVD الحراري عالي الحرارة.
حماية الركائز الحساسة للحرارة
هذه هي الميزة الأكثر أهمية لـ PECVD. العديد من المواد، مثل البلاستيك أو البوليمرات أو رقائق أشباه الموصلات ذات الطبقات المعدنية الموجودة مسبقًا، لا يمكنها تحمل درجات الحرارة العالية للـ CVD التقليدي.
يسمح PECVD بترسيب أغشية عالية الجودة مثل ثاني أكسيد السيليكون أو نيتريد السيليكون على هذه الركائز الحساسة دون إتلافها.
تحقيق خصائص فيلم مختلفة
يمكن التحكم في طاقة البلازما بشكل مستقل عن درجة الحرارة. وهذا يمنح المهندسين "مقبضًا" إضافيًا للتحكم.
من خلال ضبط قوة البلازما والضغط وكيمياء الغاز، يمكن للمرء ضبط خصائص الفيلم النهائية، مثل كثافته، الإجهاد الداخلي، والتركيب الكيميائي.
تمكين تركيب المواد المتقدمة
يسهل PECVD إنشاء مواد يصعب إنتاجها بطرق أخرى. على سبيل المثال، يستخدم لترسيب السيليكون غير المتبلور للخلايا الشمسية والترانزستورات ذات الأغشية الرقيقة.
كما أنه يمكّن من الإنتاج الأنظف والخالي من المحفزات للمواد ثنائية الأبعاد المتقدمة من خلال توفير تحكم دقيق في بيئة التفاعل.
فهم المقايضات
على الرغم من قوته، فإن استخدام البلازما لا يخلو من تكاليفه. يتضمن اختيار PECVD قبول مجموعة محددة من التحديات الهندسية.
زيادة تعقيد النظام
يتطلب نظام PECVD حجرة تفريغ، ومعالجة الغاز، ومصدر طاقة (مثل مولد RF) مع شبكة مطابقة لإنشاء البلازما والحفاظ عليها. وهذا يجعل المعدات أكثر تعقيدًا وتكلفة من فرن CVD القياسي.
احتمال التلف الناتج عن البلازما
يمكن للأيونات النشطة داخل البلازما قصف الركيزة والفيلم النامي. يمكن أن يكون هذا القصف مفيدًا، مما يساعد على تكثيف الفيلم، ولكنه يمكن أن يسبب أيضًا عيوبًا أو شوائب أو إجهادًا انضغاطيًا عاليًا إذا لم يتم التحكم فيه بشكل صحيح.
تحديات كيمياء الفيلم
بيئات البلازما معقدة كيميائيًا للغاية. يمكن للغازات الأولية أن تتفتت بطرق متعددة، مما يؤدي أحيانًا إلى دمج غير مقصود لعناصر مثل الهيدروجين في الفيلم، مما قد يؤثر على خصائصه الإلكترونية أو البصرية.
الاختيار الصحيح لهدفك
يعتمد اختيارك بالكامل على قيود الركيزة الخاصة بك ومتطلبات الأداء النهائية.
- إذا كان تركيزك الأساسي هو طلاء ركيزة قوية ومقاومة للحرارة: غالبًا ما يكون CVD التقليدي طريقة أبسط وأكثر فعالية من حيث التكلفة تنتج أغشية عالية النقاوة ومتجانسة.
- إذا كان تركيزك الأساسي هو طلاء مادة حساسة للحرارة مثل البلاستيك أو جهاز إلكتروني مكتمل: غالبًا ما يكون PECVD هو الخيار الوحيد القابل للتطبيق بسبب قدرته على المعالجة في درجات حرارة منخفضة.
- إذا كان تركيزك الأساسي هو تحقيق كثافة أو مستوى إجهاد محدد للفيلم بمعدل ترسيب عالٍ: يوفر PECVD المزيد من معلمات التحكم لضبط خصائص الفيلم، ولكنه يتطلب تطويرًا أوسع للعملية.
في النهاية، يتطلب اختيار طريقة الترسيب الصحيحة موازنة ميزانية المادة الحرارية مقابل خصائص الفيلم المطلوبة وتعقيد النظام المقبول.
جدول ملخص:
| الميزة | CVD | PECVD |
|---|---|---|
| مصدر الطاقة | طاقة حرارية عالية (>600 درجة مئوية) | بلازما (200-400 درجة مئوية) |
| درجة الحرارة | عالية | منخفضة |
| التطبيقات | الركائز المقاومة للحرارة | المواد الحساسة للحرارة (مثل البلاستيك، الإلكترونيات) |
| خصائص الفيلم | نقاوة عالية، موحد | كثافة، إجهاد، تركيب قابل للتعديل |
| تعقيد النظام | أقل | أعلى |
هل تحتاج إلى إرشادات متخصصة حول اختيار طريقة الترسيب المناسبة لمختبرك؟ بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK لمجموعة متنوعة من المختبرات حلولًا متقدمة لأفران درجات الحرارة العالية، بما في ذلك أنظمة CVD/PECVD. تضمن قدرتنا القوية على التخصيص العميق أننا نلبي متطلباتك التجريبية الفريدة بدقة. اتصل بنا اليوم لتعزيز عمليات الأغشية الرقيقة الخاصة بك بحلول مصممة خصيصًا!

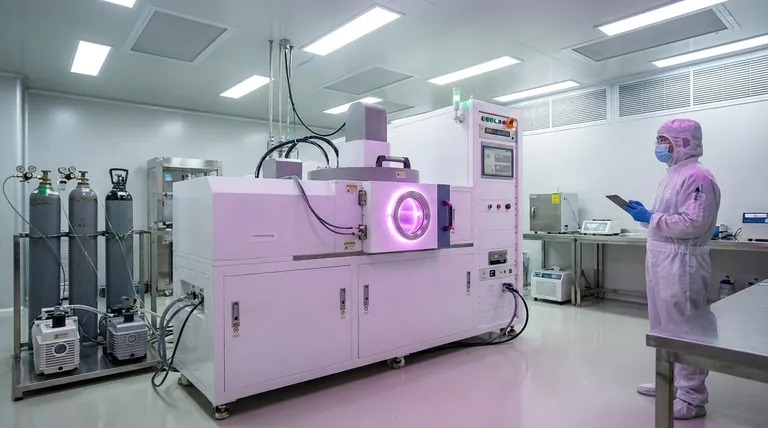

دليل مرئي
