في جوهرها، الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو عملية تستخدم لترسيب أغشية رقيقة للغاية وعالية الأداء على سطح، يُعرف باسم الركيزة. على عكس الطرق التقليدية التي تعتمد فقط على الحرارة الشديدة، تستخدم عملية PECVD غازًا مُنشطًا، أو بلازما، لدفع التفاعلات الكيميائية اللازمة لتكوين الغشاء. يتيح ذلك حدوث العملية بأكملها في درجات حرارة أقل بكثير.
الميزة الأساسية لـ PECVD هي قدرته على إنشاء طلاءات عالية الجودة دون تعريض المادة الأساسية لدرجات حرارة عالية وضارة. وهذا يجعله تقنية أساسية لتصنيع الإلكترونيات الحديثة والمكونات الأخرى الحساسة للحرارة.
كيف تعمل عملية PECVD: تحليل خطوة بخطوة
تتم عملية PECVD داخل غرفة تفريغ مُتحكم بها. في حين أن المعلمات المحددة تختلف حسب التطبيق، تظل الخطوات الأساسية ثابتة.
الخطوة 1: إنشاء بيئة تفريغ
أولاً، توضع الركيزة داخل غرفة التفاعل، ويتم إنشاء فراغ. يؤدي هذا إلى إزالة الهواء والملوثات المحتملة الأخرى، مما يضمن نقاء الغشاء النهائي.
الخطوة 2: إدخال غازات السلائف
بعد إنشاء التفريغ، يتم إدخال كميات مُقاسة بدقة من غاز "سلائف" واحد أو أكثر إلى الغرفة. تحتوي هذه الغازات على الذرات (مثل السيليكون أو النيتروجين أو الكربون) التي ستشكل في النهاية الغشاء الصلب.
الخطوة 3: توليد البلازما
هذه هي الخطوة الرئيسية التي تحدد عملية PECVD. يتم تطبيق مجال كهربائي داخل الغرفة، مما ينشط غازات السلائف ويحولها إلى بلازما. هذه البلازما هي حالة شديدة التفاعل للمادة تحتوي على أيونات وجذور حرة.
هذه الطاقة، وليس الحرارة الشديدة، هي التي تكسر جزيئات غاز السلائف إلى المكونات التفاعلية اللازمة للترسيب.
الخطوة 4: ترسيب الغشاء على الركيزة
تنتشر الأنواع الكيميائية التفاعلية التي تم إنشاؤها في البلازما نحو الركيزة. عند الوصول إلى السطح، ترتبط به - وببعضها البعض - لتشكيل غشاء رقيق صلب وموحد ومستقر، غالبًا ما يكون بسماكة النانومترات فقط.
PECVD مقابل الترسيب الحراري التقليدي (CVD): الفرق الحاسم
لفهم قيمة PECVD بالكامل، من الضروري مقارنتها بسابقتها، الترسيب الكيميائي للبخار الحراري التقليدي (CVD).
متطلبات درجة الحرارة العالية لـ CVD الحراري
في الترسيب الكيميائي للبخار الحراري التقليدي، تُعد الحرارة هي الأداة الوحيدة المستخدمة لبدء التفاعلات الكيميائية. يجب تسخين الركيزة إلى درجات حرارة عالية جدًا (غالبًا ما تزيد عن 600 درجة مئوية) لتوفير طاقة كافية لتكسير غازات السلائف أثناء مرورها فوق السطح.
هذا المطلب الحراري العالي يجعل الترسيب الكيميائي للبخار الحراري غير مناسب لترسيب الأغشية على المواد ذات نقاط الانصهار المنخفضة أو التي تكون حساسة لدرجة الحرارة بطريقة أخرى، مثل العديد من البوليمرات أو الدوائر الإلكترونية المكتملة.
ميزة درجة الحرارة المنخفضة لـ PECVD
تتجاوز عملية PECVD هذا القيد. من خلال استخدام البلازما لتكسير غازات السلائف، لا تحتاج الركيزة نفسها إلى التسخين المفرط. توفر البلازما الطاقة اللازمة للتفاعل، مما يسمح بالترسيب في درجات حرارة أقل بكثير (عادةً 200-400 درجة مئوية).
تعد قدرة درجة الحرارة المنخفضة هذه هي السبب الرئيسي وراء كون عملية PECVD لا غنى عنها في صناعة أشباه الموصلات لبناء الرقائق الدقيقة متعددة الطبقات والمعقدة.
فهم المفاضلات والمعلمات الرئيسية
على الرغم من قوتها، فإن عملية PECVD هي عملية متطورة تتطلب تحكمًا دقيقًا لتحقيق النتائج المرجوة.
التحكم في العملية والاستقرار
يعد تحقيق بلازما مستقرة أمرًا بالغ الأهمية لنمو الغشاء الموحد. يتطلب هذا تحكمًا دقيقًا في ضغط الغرفة، ومعدلات تدفق الغاز، والطاقة المطبقة لتوليد البلازما. الأنظمة الحديثة مؤتمتة للغاية لإدارة هذه المتغيرات.
جودة الغشاء والتلوث
نظرًا لأن العملية تحدث في بيئة مغلقة ومنخفضة الضغط، فإن خطر التلوث الجوي منخفض جدًا. كما أن تصميمات المفاعلات عالية الجودة، التي غالبًا ما تستخدم غرفًا معدنية، تقلل من إدخال الشوائب، مما يؤدي إلى أغشية ذات نقاء أعلى.
معدل الترسيب
يسمح استخدام البلازما غالبًا بمعدل ترسيب أعلى مقارنة بعمليات الترسيب الكيميائي للبخار الحراري ذات درجة الحرارة المنخفضة. يمكن تعديل ضغط التشغيل لتحسين معدل نمو الغشاء دون التضحية بالجودة.
متى تختار PECVD
يعتمد اختيار طريقة الترسيب المناسبة كليًا على متطلبات الركيزة الخاصة بك والخصائص المطلوبة للغشاء النهائي.
- إذا كان تركيزك الأساسي هو ترسيب الأغشية على مواد حساسة لدرجة الحرارة: فإن PECVD هو الخيار الحاسم، حيث تمنع عمليتها ذات درجة الحرارة المنخفضة تلف المواد البلاستيكية أو البوليمرات أو الدوائر المتكاملة المعقدة.
- إذا كان تركيزك الأساسي هو إنشاء أغشية عالية النقاء وكثيفة لأشباه الموصلات: توفر PECVD التحكم والبيئة ذات درجة الحرارة المنخفضة اللازمة لبناء الطبقات المعقدة للأجهزة الإلكترونية الحديثة.
- إذا كانت ركيزتك تتحمل الحرارة العالية والتكلفة هي الدافع الرئيسي: قد يكون الترسيب الكيميائي للبخار الحراري التقليدي بديلاً قابلاً للتطبيق، حيث يمكن أن تكون المعدات أقل تعقيدًا من نظام PECVD كامل.
في نهاية المطاف، يعد فهم المفاضلة بين الطاقة الحرارية وطاقة البلازما هو المفتاح لاختيار استراتيجية الترسيب المناسبة لتطبيقك.
جدول ملخص:
| الميزة | PECVD | الترسيب الكيميائي للبخار الحراري التقليدي |
|---|---|---|
| درجة حرارة العملية | منخفضة (200-400 درجة مئوية) | عالية (غالبًا >600 درجة مئوية) |
| مصدر الطاقة الأساسي | البلازما (مجال كهربائي) | حراري (حرارة) |
| مثالي لـ | الركائز الحساسة لدرجة الحرارة (مثل البوليمرات، الدوائر المتكاملة) | الركائز التي تتحمل درجات الحرارة العالية |
| الميزة الرئيسية | يمنع التلف الحراري للمواد الحساسة | تصميم نظام أبسط (للتطبيقات ذات درجات الحرارة العالية) |
هل تحتاج إلى حل ترسيب دقيق ومنخفض الحرارة لموادك الحساسة؟
تستفيد أنظمة PECVD المتقدمة من KINTEK من أبحاثنا وتطويرنا وتصنيعنا الداخلي لتقديم الأغشية الرقيقة عالية الجودة والموحدة التي يتطلبها مختبرك. تضمن قدرات التخصيص العميق لدينا تكييف النظام مع معاييرك التجريبية الفريدة.
دعنا نناقش كيف يمكن لتقنية PECVD لدينا تعزيز أبحاثك وتطويرك. اتصل بخبرائنا اليوم للحصول على استشارة.

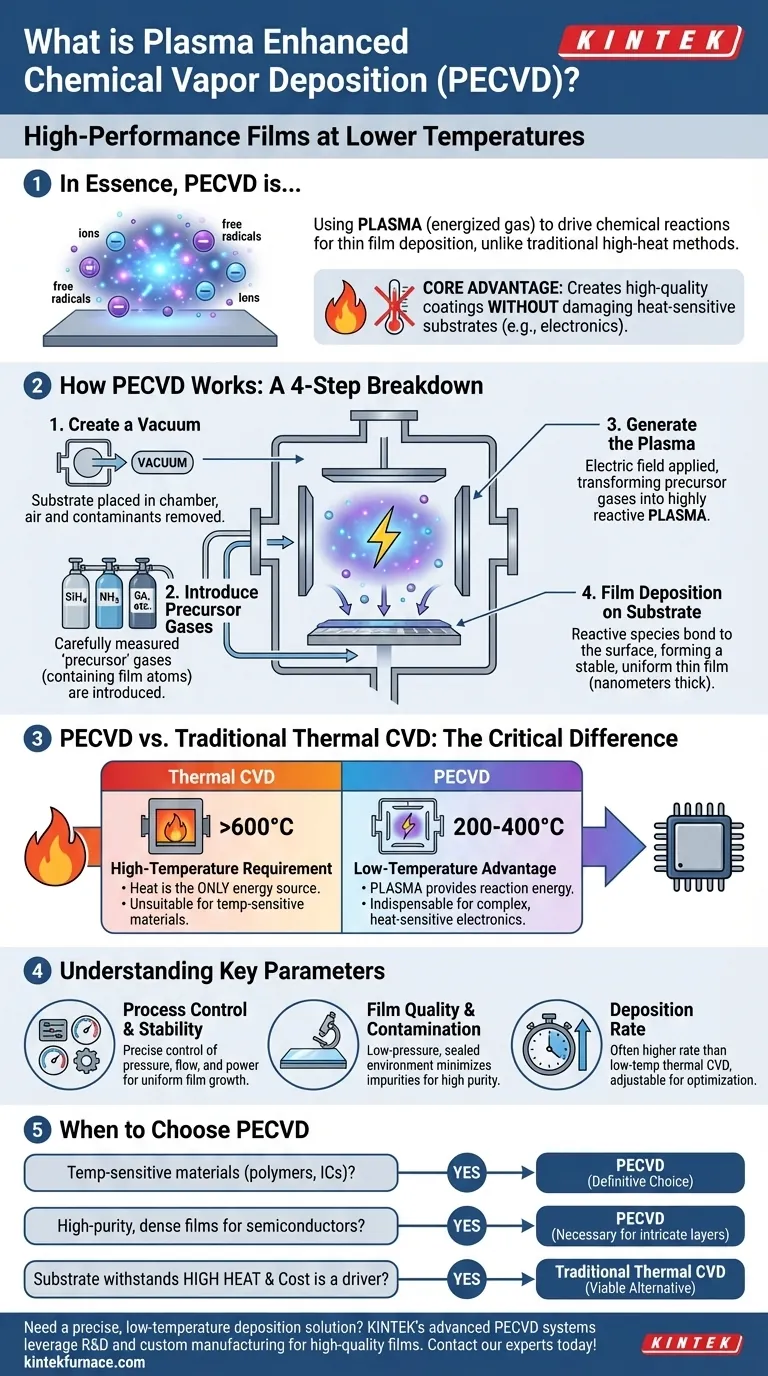

دليل مرئي
