في جوهرها، آلة الترسيب الكيميائي للبخار (CVD) هي مفاعل كيميائي متطور مصمم لبناء طبقة رقيقة صلبة عالية النقاء فوق سطح، يُعرف بالركيزة. تُدخل الآلة جزيئات غازية محددة، تسمى السلائف، إلى غرفة محكمة التحكم. ومن خلال إدارة الظروف بدقة مثل درجة الحرارة والضغط، فإنها تُحدث تفاعلًا كيميائيًا يتسبب في تحلل السلائف وترسيب المادة المطلوبة على الركيزة، مكونة طبقة جديدة ذرة بذرة.
نظام CVD لا يقوم ببساطة بتغطية السطح؛ بل يقوم بزراعة طبقة مادية جديدة مباشرة عليه من الطور الغازي. هذا المبدأ الأساسي هو ما يُمكِّن التحكم الدقيق في سمك الفيلم وتركيبه وخصائصه الفيزيائية، مما يجعل هذه التكنولوجيا قوية للغاية.
المبدأ الأساسي: البناء من الغاز
تتعلق عملية CVD بشكل أساسي بتحويل الغاز إلى طبقة صلبة ضمن بيئة شديدة التحكم. فهم المكونات الرئيسية الثلاثة أمر ضروري.
السلائف: اللبنات الغازية
السلائف هي مركب غازي متطاير يحتوي على الذرات التي ترغب في ترسيبها. على سبيل المثال، لإنشاء طبقة من السيليكون النقي، قد تستخدم غاز السيلان (SiH₄) كسلائف. تقوم حاقنات الغاز في النظام بقياس هذه السلائف بدقة في الغرفة.
غرفة التفاعل: البيئة المتحكَّم بها
تتم العملية بأكملها داخل غرفة تفاعل محكمة الإغلاق. تسمح هذه الغرفة بالتحكم الدقيق في المتغيرين الأكثر أهمية: درجة الحرارة والضغط. غالبًا ما تُشغل تحت تفريغ لإزالة الهواء والملوثات غير المرغوب فيها التي قد تتداخل مع التفاعل الكيميائي.
الركيزة: أساس النمو
الركيزة هي المادة أو الجسم الذي تنوي تغطيته. يمكن أن تكون هذه رقاقة سيليكون لشريحة كمبيوتر، أو زرعة طبية، أو أداة قطع. تُسخن الركيزة لتوفير الطاقة اللازمة لدفع التفاعل الكيميائي على سطحها.
شرح مفصل للعملية خطوة بخطوة
بينما توجد العديد من أشكال CVD، إلا أنها جميعًا تتبع تسلسلًا تشغيليًا مشابهًا لتحقيق الفيلم النهائي عالي الجودة.
الخطوة 1: تحضير وتحميل الركيزة
تُنظف الركيزة بدقة لإزالة أي ملوثات. ثم تُحمّل في غرفة التفاعل، التي تُغلق بإحكام.
الخطوة 2: إعداد بيئة الغرفة
تُضخ الغرفة إلى ضغط منخفض محدد، أو تفريغ. ثم تُسخن الركيزة و/أو جدران الغرفة إلى درجة حرارة التفاعل المستهدفة، والتي يمكن أن تتراوح من بضع مئات إلى أكثر من ألف درجة مئوية.
الخطوة 3: إدخال غاز السلائف
بمجرد استقرار بيئة الغرفة، يُدخل تدفق دقيق لغاز أو أكثر من غازات السلائف. معدل التدفق حاسم لأنه يحدد توفر ذرات "اللبنات الأساسية".
الخطوة 4: التفاعل الكيميائي
مدفوعة بالطاقة الحرارية من الركيزة الساخنة، تتفاعل غازات السلائف. قد تتحلل مباشرة على سطح الركيزة أو تتفاعل في الطور الغازي فوقها مباشرة، وتكسر روابطها الكيميائية.
الخطوة 5: ترسيب ونمو الفيلم
ثم ترتبط الذرات المتحررة من السلائف المتحللة بسطح الركيزة. تتكرر هذه العملية باستمرار، مما يؤدي إلى بناء طبقة رقيقة، موحدة، وصلبة طبقة ذرية واحدة في كل مرة.
الخطوة 6: إزالة المنتجات الثانوية
ينتج عن التفاعل الكيميائي أيضًا منتجات ثانوية متطايرة غير مرغوب فيها (على سبيل المثال، غاز الهيدروجين من سلائف السيلان). تُزال هذه الغازات العادمة باستمرار من الغرفة بواسطة عادم نظام التفريغ.
فهم المفاضلات والمزالق
بينما تعد تقنية CVD قوية، إلا أنها تنطوي على مفاضلات وتحديات محتملة يجب إدارتها لتحقيق نتائج ناجحة.
التوحيد مقابل معدل النمو
يتطلب تحقيق طبقة موحدة تمامًا عبر ركيزة كبيرة أو معقدة إدارة دقيقة لديناميكيات تدفق الغاز. قد يؤدي السعي لتحقيق معدل نمو مرتفع جدًا عن طريق زيادة تركيز السلائف أحيانًا إلى عدم التوحيد أو رداءة جودة الفيلم.
سلامة وتكلفة السلائف
العديد من غازات السلائف شديدة السمية، أو قابلة للاشتعال، أو قابلة للاشتعال تلقائيًا (تشتعل عند ملامستها للهواء). تتطلب أنظمة تخزين ومناولة وسلامة متخصصة، مما يزيد من تعقيد التشغيل وتكلفته.
قيود درجة حرارة الركيزة
يعتمد الترسيب الكيميائي للبخار الحراري التقليدي على درجات حرارة عالية لدفع التفاعل. وهذا يجعله غير مناسب لتغطية المواد الحساسة للحرارة مثل البلاستيك أو بعض المكونات الإلكترونية. وقد أدى هذا القيد إلى تطوير طرق أخرى، مثل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، والتي تستخدم بلازما غنية بالطاقة لتمكين التفاعلات عند درجات حرارة أقل بكثير.
التغطية المطابقة على الأشكال المعقدة
إحدى نقاط القوة الكبيرة لـ CVD هي قدرتها على ترسيب طبقة "مطابقة" موحدة على الأشكال الهندسية المعقدة. ومع ذلك، في الخنادق العميقة أو الضيقة جدًا، يمكن أن ينضب غاز السلائف قبل أن يصل إلى القاع، وهي ظاهرة تتطلب ضبطًا دقيقًا للعملية للتغلب عليها.
تطبيق هذا على هدفك
يحدد هدفك المحدد معلمات العملية التي تحتاج إلى تحديد أولوياتها.
- إذا كان تركيزك الأساسي هو النقاء الفائق والجودة البلورية: ستحتاج إلى ترسيب كيميائي للبخار حراري عالي الحرارة، وغازات سلائف نقية للغاية، وبيئة نظيفة جدًا ذات تفريغ عالٍ.
- إذا كان تركيزك الأساسي هو تغطية المواد الحساسة للحرارة: يجب عليك استخدام متغير منخفض الحرارة مثل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) لتجنب إتلاف الركيزة الخاصة بك.
- إذا كان تركيزك الأساسي هو الإنتاج الصناعي عالي الإنتاجية: ستحتاج إلى التحسين لمعدلات ترسيب عالية عن طريق ضبط تدفقات الغاز والضغط، مع قبول مفاضلات طفيفة محتملة في توحيد الفيلم.
- إذا كان تركيزك الأساسي هو تغطية الأجزاء ثلاثية الأبعاد المعقدة: يجب عليك إعطاء الأولوية لظروف العملية التي تضمن تغطية مطابقة، مثل الضغوط المنخفضة التي تسمح لجزيئات الغاز بالتحرك بحرية أكبر.
من خلال فهم هذه المبادئ الأساسية، يمكنك الاستفادة بفعالية من الترسيب الكيميائي للبخار لهندسة المواد بدقة.
جدول ملخص:
| المكون الرئيسي | الدور في عملية CVD |
|---|---|
| غازات السلائف | توفر الذرات اللازمة لبناء الفيلم. |
| غرفة التفاعل | توفر بيئة متحكم بها لدرجة الحرارة والضغط. |
| الركيزة | السطح الذي تُزرع عليه طبقة المادة الجديدة. |
| خطوات العملية | ماذا يحدث |
| 1. التحضير | تُنظف الركيزة وتُفرغ الغرفة. |
| 2. التسخين | تُسخن الركيزة إلى درجة حرارة التفاعل المطلوبة. |
| 3. إدخال الغاز | تُدخل غازات السلائف إلى الغرفة. |
| 4. التفاعل والترسيب | تتفاعل/تتحلل الغازات، وترسب طبقة صلبة على الركيزة. |
| 5. إزالة المنتجات الثانوية | تُضخ الغازات العادمة باستمرار من الغرفة. |
هل أنت مستعد لهندسة أغشية رقيقة فائقة لتطبيقك المحدد؟ سواء كان هدفك هو النقاء الفائق، أو تغطية المواد الحساسة للحرارة، أو تحقيق تغطية مطابقة على أجزاء ثلاثية الأبعاد معقدة، فإن أنظمة KINTEK المتطورة للترسيب الكيميائي للبخار (CVD) والترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هي الحل. بالاستفادة من البحث والتطوير الاستثنائي لدينا والتصنيع الداخلي، نقدم تخصيصًا عميقًا لتلبية متطلبات البحث أو الإنتاج الفريدة الخاصة بك بدقة.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لتقنية CVD لدينا تسريع ابتكارك.

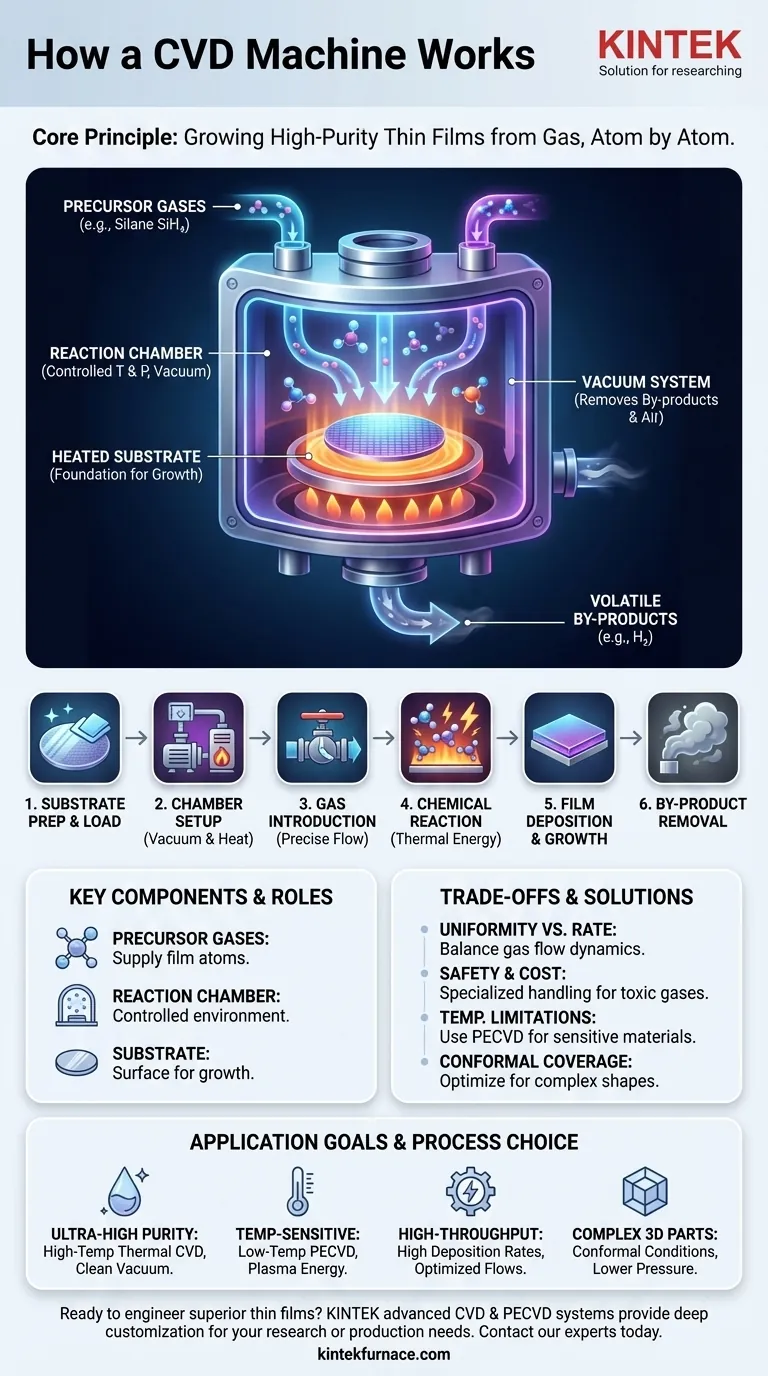

دليل مرئي
