في MPCVD، يعد الضغط هو الرافعة الأساسية للتحكم في بيئة النمو بأكملها. فهو يحكم بشكل مباشر كثافة غازات السلائف، والشكل المادي واستقرار البلازما، والمسارات الكيميائية التي تؤدي إلى ترسيب الغشاء. يحدد الضغط الذي تختاره التوازن بين معدل النمو وتجانس الغشاء والجودة الإجمالية للمادة.
في جوهره، الضغط في الترسيب الكيميائي للبخار بالبلازما الميكروويفية (MPCVD) هو عملية موازنة. يجب عليك الحفاظ على ضغط كافٍ لتوليد بلازما كثيفة ومستقرة للتفاعلات الكيميائية الفعالة، ولكن ليس كثيرًا لدرجة حرمان الركيزة من الأنواع النشطة المطلوبة للنمو.
دور الضغط في بيئة البلازما
لفهم كيفية تأثير الضغط على مادتك النهائية، يجب عليك أولاً فهم كيف يشكل البلازما نفسها. البلازما هي محرك عملية MPCVD، والضغط هو دواسة الوقود الخاصة بها.
تحديد كرة البلازما
يحدد الضغط الحجم والموقع المادي للبلازما. عند الضغوط المنخفضة، تتوسع البلازما لتملأ جزءًا أكبر من الحجرة، وتصبح منتشرة وغير مستقرة في بعض الأحيان.
عند الضغوط الأعلى، تحصر جزيئات الغاز البلازما، مما يتسبب في تقلصها إلى كرة أصغر وأكثر كثافة واستقرارًا تتركز في مجال الميكروويف. يؤثر هذا بشكل مباشر على مكان وكيفية توزيع الطاقة بالتساوي على الركيزة.
التحكم في كثافة الغاز ومتوسط المسار الحر
الضغط هو مقياس مباشر لكثافة الغاز. ضغط أعلى يعني وجود جزيئات غاز أكثر تعبئة في الحجرة.
تؤدي هذه الكثافة المتزايدة إلى تقصير كبير في متوسط المسار الحر - وهو متوسط المسافة التي تقطعها الجسيمات قبل الاصطدام بجسيم آخر. يعني متوسط المسار الحر القصير حدوث المزيد من التصادمات في الطور الغازي فوق الركيزة.
التأثير على توليد الأنواع
تحدد وتيرة وطاقة التصادمات الأنواع الكيميائية التي يتم إنشاؤها. يؤثر الضغط على درجة حرارة البلازما وكثافتها الإلكترونية، مما يتحكم بدوره في تفكك غازات السلائف (مثل الميثان والهيدروجين لنمو الماس).
تنشئ نافذة الضغط الصحيحة تركيزًا عاليًا من أنواع النمو النشطة المرغوبة (مثل جذور CH₃ والهيدروجين الذري) مع تقليل تكوين الأنواع غير المرغوب فيها.
كيف يؤثر الضغط مباشرة على نتائج النمو
التغييرات داخل بيئة البلازما لها عواقب مباشرة وقابلة للقياس على الغشاء الذي تقوم بزراعته.
التأثير على معدل النمو
معدل النمو حساس للغاية للضغط. على عكس ما قد يبدو منطقيًا، فإن زيادة الضغط غالبًا ما تبطئ الترسيب.
هذا لأن متوسط المسار الحر الأقصر يؤدي إلى مزيد من إعادة اتحاد الأنواع النشطة في الطور الغازي. إنها تعادل بعضها البعض قبل أن تتمكن من الوصول إلى سطح الركيزة للمساهمة في النمو.
التأثير على تجانس الغشاء
التجانس هو في المقام الأول وظيفة لشكل البلازما واستقرارها. يمكن أن تتسبب الضغوط المنخفضة في أن تصبح البلازما كبيرة وغير مستقرة، مما يؤدي إلى تسخين غير متساوٍ وتوزيع غير متسق للأنواع عبر الركيزة.
على العكس من ذلك، تخلق الضغوط الأعلى بلازما مستقرة ومركزة. يعزز هذا تجانسًا ممتازًا عبر المنطقة الموجودة أسفله مباشرة ولكنه قد يحد من إجمالي مساحة الترسيب القابلة للاستخدام.
التأثير على جودة البلورة
الضغط حاسم لتحقيق جودة بلورية ونقاوة عالية. إذا كان الضغط مرتفعًا جدًا، فقد يحدث التنوّي في الطور الغازي، مكونًا مسحوقًا أو "سخامًا" يندمج في الغشاء كعيوب.
إذا كان الضغط منخفضًا جدًا، فقد لا تولد ما يكفي من عوامل الحفر (مثل الهيدروجين الذري في تخليق الماس) لإزالة الأطوار غير البلورية ذات الجودة المنخفضة (مثل الجرافيت) من السطح النامي.
فهم المفاضلات
إن تحسين الضغط لا يتعلق بمقياس واحد؛ بل يتعلق بإدارة مجموعة من المفاضلات الحرجة.
معدل النمو مقابل التجانس
هذه هي المعضلة الكلاسيكية لـ MPCVD. يمكن أن توفر الضغوط المنخفضة معدل نمو أسرع ولكن غالبًا ما يكون ذلك على حساب تجانس الغشاء. توفر الضغوط الأعلى تجانسًا فائقًا ولكنها تبطئ العملية بشكل كبير عادةً.
الجودة مقابل الكفاءة
الضغط الذي ينتج أسرع نمو نادرًا ما يكون هو الضغط الذي ينتج أعلى جودة بلورية. يتطلب الحصول على مادة نقية غالبًا التشغيل في نافذة ضغط أضيق ومحددة تضمن توازنًا مناسبًا بين أنواع النمو والحفر، حتى لو كان أقل كفاءة.
منع المنتجات الثانوية غير المرغوب فيها
يمكن للضغط الخاطئ أن يعمل بنشاط ضدك. إذا كان مرتفعًا جدًا، فإنك تخاطر بتكوين السخام في الطور الغازي. إذا كان منخفضًا جدًا، فإنك تخاطر بعدم القدرة على حفر نواتج الجرافيت أو غير المتبلورة التي تتشكل على الركيزة، مما يعرض نقاء الفيلم للخطر بشدة.
تحسين الضغط لهدفك المحدد
لا يوجد ضغط "أفضل" واحد؛ يعتمد الإعداد الأمثل بالكامل على هدفك الأساسي. استخدم هذه المبادئ كدليل لتطوير عمليتك.
- إذا كان تركيزك الأساسي هو زيادة معدل النمو إلى أقصى حد: قم بالتشغيل عند الطرف الأدنى لنطاق الضغط المستقر لعمليتك، ولكن كن مستعدًا للمراقبة الفعالة والتعويض عن عدم التجانس المحتمل.
- إذا كان تركيزك الأساسي هو تحقيق أعلى تجانس للغشاء: استخدم ضغوطًا أعلى لإنشاء بلازما مدمجة ومستقرة، مع قبول الانخفاض الحتمي في سرعة النمو.
- إذا كان تركيزك الأساسي هو الحصول على جودة بلورية فائقة: قم بالتجربة بشكل منهجي للعثور على ضغط "النقطة المثالية" الذي يوازن بين أنواع النمو الكافية والحفر الفعال للعيوب.
إتقان الضغط يمنحك تحكمًا دقيقًا في الفيزياء الأساسية لنمو مادتك.
جدول ملخص:
| مستوى الضغط | حالة البلازما | معدل النمو | تجانس الغشاء | جودة البلورة |
|---|---|---|---|---|
| منخفض | منتشر، غير مستقر | أعلى | أدنى | خطر العيوب |
| مرتفع | مدمج، مستقر | أدنى | أعلى | خطر السخام |
| محسّن | متوازن، مستقر | متوازن | ممتاز | فائق |
هل تواجه صعوبة في إيجاد توازن الضغط المثالي لعملية MPCVD الخاصة بك؟ تم تصميم حلول KINTEK المتقدمة للأفران عالية الحرارة، بما في ذلك أفران الأنابيب وأفران التفريغ والجو التي يتم التحكم فيها بدقة، لتوفير البيئات المستقرة والموحدة المطلوبة لتخليق MPCVD الفائق. من خلال الاستفادة من البحث والتطوير الاستثنائي لدينا وقدرات التخصيص العميقة، نقوم بتصميم أنظمتنا لتلبية متطلباتك التجريبية الفريدة، مما يضمن معدلات النمو المثلى وتجانس الغشاء وجودة البلورة. دعنا نحسّن عمليتك - اتصل بخبرائنا اليوم لمناقشة احتياجاتك المحددة!

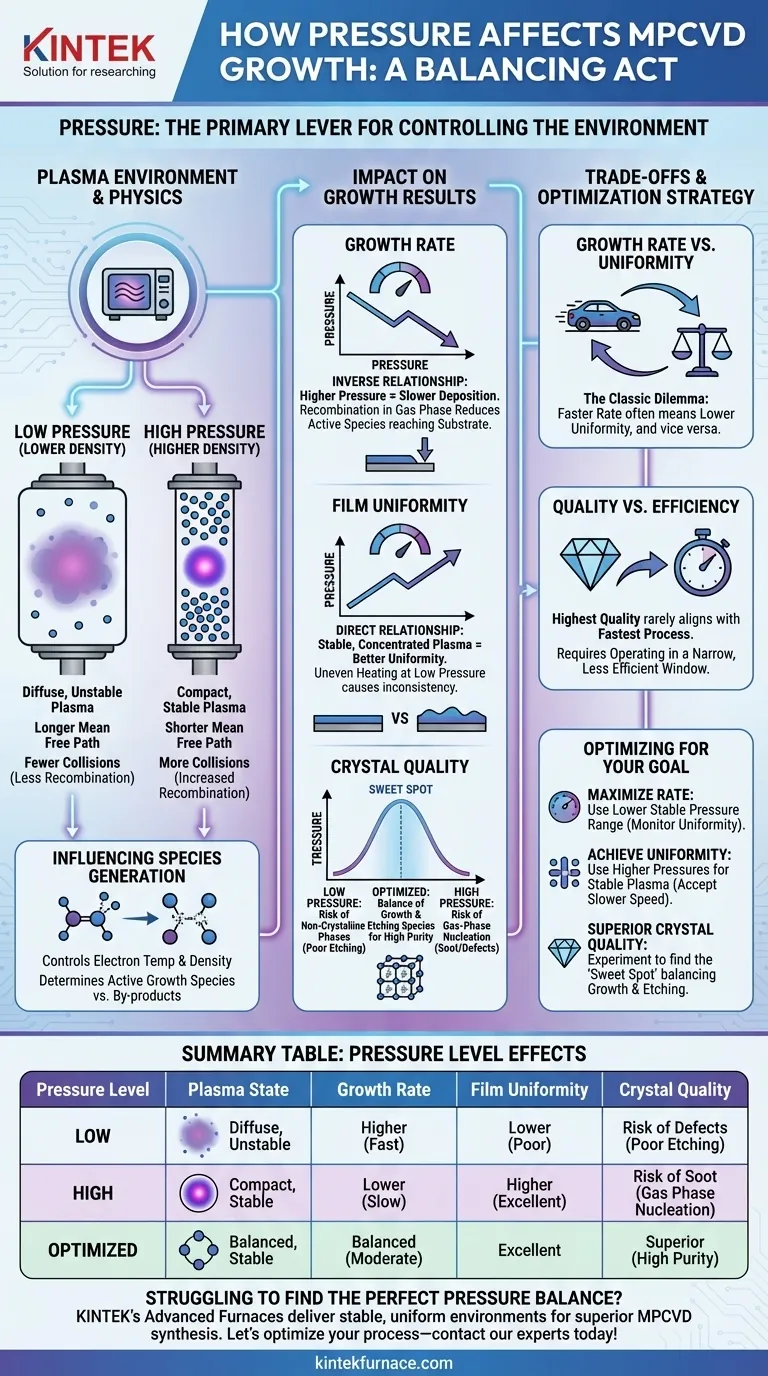

دليل مرئي
