ما هي معدات الترسيب الكيميائي للبخار؟ دليل للمكونات الخمسة الأساسية

في جوهره، نظام الترسيب الكيميائي للبخار (CVD) هو بيئة عالية التحكم مصممة لمهمة محددة: ترسيب طبقات رقيقة للغاية من المواد على ركيزة. يتكون جهاز CVD الكامل من خمس مجموعات أساسية من المعدات: نظام توصيل الغاز، غرفة المفاعل، مصدر الطاقة، نظام التفريغ، ونظام العادم. يلعب كل مكون دورًا دقيقًا في تحويل الغازات الكيميائية المتطايرة إلى طبقة صلبة عالية النقاء.

نظام CVD ليس مجرد مجموعة من الأجهزة. إنه عملية هندسية دقيقة حيث يعمل كل مكون بتناغم لنقل المواد الكيميائية المتطايرة إلى فراغ، وتوفير الطاقة اللازمة لتفاعلها، وترسيب طبقة جديدة من المواد بشكل موحد، ذرة واحدة أو جزيء واحد في كل مرة.

تشريح نظام CVD

لفهم CVD، يجب عليك أولاً فهم وظيفة كل قطعة من المعدات. تتدفق العملية منطقيًا من توصيل الغاز إلى العادم النهائي، مع حدوث التفاعل في المركز.

نظام توصيل الغاز

هذا النظام هو نقطة البداية للعملية بأكملها. وظيفته هي تخزين، خلط، والتحكم بدقة في معدل تدفق السلائف الكيميائية إلى المفاعل.

السلائف هي الغازات المتطايرة أو السوائل المتبخرة التي تحتوي على العناصر التي ترغب في ترسيبها. يستخدم نظام توصيل الغاز وحدات التحكم في التدفق الكتلي (MFCs) لضمان دخول الوصفة الدقيقة للغازات إلى الغرفة بالمعدل الصحيح.

غرفة المفاعل

المفاعل هو قلب نظام CVD. إنها غرفة محكمة الإغلاق مصممة لاحتواء التفاعل وإيواء المادة التي يتم طلاؤها، والمعروفة باسم الركيزة.

تصميم الغرفة أمر بالغ الأهمية لضمان تدفق الغازات بشكل موحد فوق الركيزة، مما يؤثر بشكل مباشر على تجانس وجودة الفيلم الرقيق النهائي.

مصدر الطاقة

يتطلب الترسيب الكيميائي للبخار طاقة لتفكيك غازات السلائف وبدء التفاعل الكيميائي على سطح الركيزة. يمكن توفير هذه الطاقة بعدة أشكال.

تشمل الطرق الشائعة الطاقة الحرارية، حيث يتم تسخين الركيزة إلى درجات حرارة عالية، أو طاقة البلازما، حيث يقوم حقل كهرومغناطيسي (مثل حقل التردد اللاسلكي أو RF) بتنشيط الغاز إلى حالة بلازما تفاعلية. يحدد اختيار مصدر الطاقة معلمات العملية وأنواع الأفلام التي يمكن نموها.

نظام التفريغ

يتم إجراء CVD تحت التفريغ، عند ضغوط أقل بكثير من غلافنا الجوي العادي. نظام التفريغ، وهو عادة سلسلة من المضخات، مسؤول عن إنشاء هذه البيئة منخفضة الضغط والحفاظ عليها.

أولاً، يزيل الهواء وأي جزيئات ملوثة أخرى من غرفة المفاعل، مما يضمن نقاء الفيلم العالي. ثانيًا، يسمح الضغط المنخفض لجزيئات السلائف بالانتقال بحرية إلى سطح الركيزة دون الاصطدام بجزيئات الغاز الأخرى.

نظام العادم

بمجرد اكتمال التفاعل، لن يتم استهلاك جميع غازات السلائف. يزيل نظام العادم هذه الغازات غير المتفاعلة وأي منتجات ثانوية متطايرة بأمان من الغرفة.

هذا مكون حاسم للسلامة والبيئة، حيث يمكن أن تكون العديد من المواد الكيميائية السلائف سامة أو قابلة للاشتعال أو ضارة. غالبًا ما يشتمل العادم على "أجهزة تنقية" أو أنظمة تخفيف تحيد غازات النفايات قبل إطلاقها.

فهم اعتبارات النظام الرئيسية

يتم تحديد أداء نظام CVD من خلال التفاعل بين مكوناته. مجرد وجود جميع الأجزاء لا يكفي؛ يجب تحسينها لتحقيق نتيجة محددة، والتي تتضمن دائمًا مقايضات.

استقرار السلائف مقابل التقلب

يجب أن تكون المواد الكيميائية المستخدمة في CVD متطايرة بما يكفي ليتم نقلها كغاز ولكنها مستقرة بما يكفي لعدم التحلل قبل الوصول إلى الركيزة. هذا التوازن أساسي. تتطلب السلائف شديدة الاستقرار الكثير من الطاقة للتفاعل، بينما يمكن أن تسد السلائف غير المستقرة خطوط الغاز أو ترسب الفيلم في مناطق غير مرغوب فيها.

التحكم في الضغط ودرجة الحرارة

يعمل نظام التفريغ ومصدر الطاقة في شراكة مستمرة. يحدد الضغط داخل المفاعل كيفية تحرك الجزيئات، بينما توفر درجة الحرارة الطاقة للتفاعل. قد يؤدي الضغط المنخفض إلى تحسين تجانس الفيلم ولكنه يقلل من معدل الترسيب. يمكن أن تزيد درجات الحرارة المرتفعة من المعدل ولكنها قد تلحق الضرر أيضًا بركيزة حساسة.

هندسة المفاعل

شكل وحجم غرفة المفاعل ليسا عشوائيين. يحدد التصميم ديناميكيات تدفق الغازات في الداخل. يمكن أن يؤدي التصميم السيئ إلى اضطراب أو مناطق راكدة، مما يؤدي إلى فيلم أكثر سمكًا في بعض المناطق وأرق في مناطق أخرى، مما يضر بأداء الجهاز.

كيف يحدد كل مكون النتيجة

عند تصميم أو اختيار عملية CVD، سيحدد هدفك الأساسي المكونات التي تتطلب أكبر قدر من الاهتمام.

• إذا كان تركيزك الأساسي هو نقاء الفيلم وتجانسه: فإن أنظمة توصيل الغاز والتفريغ لديك هي الأهم لمنع التلوث وضمان تدفق الغاز المتساوي.
• إذا كان تركيزك الأساسي هو معدل الترسيب والإنتاجية: فإن تصميم غرفة المفاعل وقوة مصدر الطاقة لديك سيكونان العاملين الرئيسيين اللذين يحدان من سرعتك.
• إذا كان تركيزك الأساسي هو السلامة والامتثال البيئي: تتطلب أنظمة العادم ومعالجة الغازات أكثر بروتوكولات التصميم والمراقبة والصيانة صرامة.

في النهاية، فهم كيفية تفاعل أنظمة المعدات المتميزة هذه هو المفتاح لإتقان عملية CVD وتحقيق أهدافك المحددة في علم المواد.

جدول الملخص:

هل أنت مستعد لتحقيق أهدافك المحددة في علم المواد؟

فهم النظرية هو الخطوة الأولى؛ يتطلب تطبيقها نظامًا مصممًا خصيصًا لمتطلباتك التجريبية الفريدة. تتخصص KINTEK في توفير حلول CVD متقدمة وعالية الأداء لمختبرات متنوعة.

بالاستفادة من قدراتنا الاستثنائية في البحث والتطوير والتصنيع الداخلي، نقدم مجموعة شاملة من المنتجات—بما في ذلك أنظمة CVD/PECVD المتطورة—مكملة بتخصيص عميق وقوي. نضمن تحسين نظامك لتركيزك الأساسي، سواء كان النقاء المطلق للفيلم، أو معدل الترسيب العالي، أو الامتثال الصارم للسلامة.

دعنا نبني عملية CVD المثالية لك معًا. اتصل بخبرائنا اليوم لمناقشة مشروعك واكتشاف فرق KINTEK.

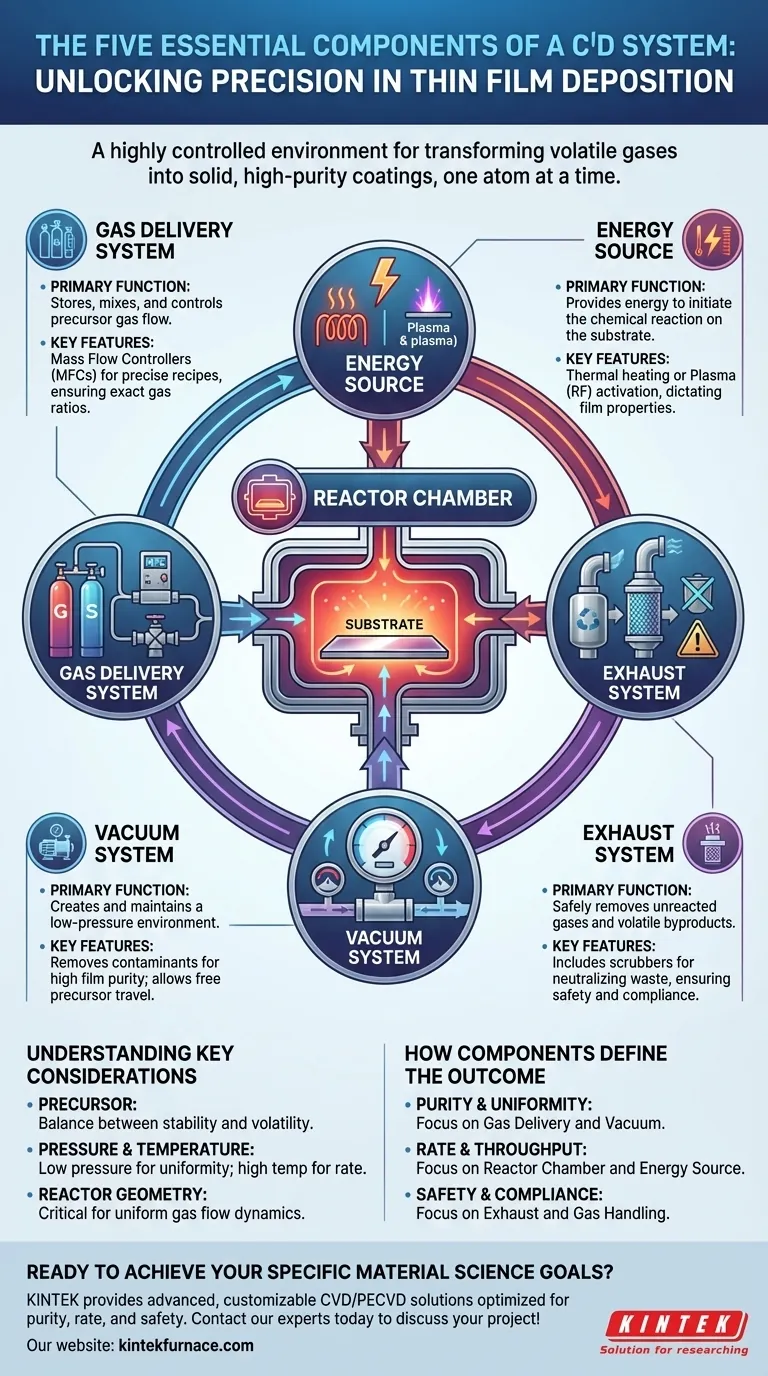

دليل مرئي
