في تصنيع الخلايا الشمسية، يعد PECVD عملية حاسمة تستخدم لترسيب أغشية رقيقة للغاية وعالية الأداء على سطح الخلية في درجات حرارة منخفضة. تخدم هذه التقنية، الترسيب الكيميائي للبخار المعزز بالبلازما، وظيفتين أساسيتين: تطبيق طبقة مضادة للانعكاس لزيادة امتصاص ضوء الشمس إلى أقصى حد و"تخميل" سطح السيليكون لتحسين كفاءته الكهربائية. وهي تحقق ذلك دون الحاجة إلى الحرارة العالية للطرق الأخرى، والتي قد تلحق الضرر بالهيكل الدقيق للخلية الشمسية.
التحدي الأساسي في صنع خلية شمسية عالية الكفاءة هو إضافة طبقات حاسمة تعزز الأداء دون إتلاف السيليكون الأساسي. يحل PECVD هذه المشكلة باستخدام غاز منشط، أو بلازما، لترسيب هذه الأغشية في درجات حرارة منخفضة، مما يعزز في نفس الوقت التقاط الضوء والأداء الإلكتروني بطريقة لا تستطيع الطرق التقليدية ذات درجة الحرارة العالية تحقيقها.
المشكلة الأساسية: لماذا تعتبر درجة الحرارة عدو الكفاءة
الحاجة إلى طبقات سطحية
رقاقة السيليكون العارية ليست خلية شمسية فعالة. لكي تعمل بشكل جيد، تحتاج إلى طبقات إضافية تساعدها على التقاط المزيد من الضوء وتوصيل الكهرباء بشكل أكثر فعالية.
يجب أن تكون هذه الطبقات رقيقة بشكل لا يصدق، وموحدة، وتمتلك خصائص بصرية وكهربائية محددة.
الضرر الناجم عن الحرارة العالية
تتطلب طرق الترسيب التقليدية، مثل الترسيب الكيميائي للبخار الحراري (CVD)، درجات حرارة عالية جدًا (غالبًا >600 درجة مئوية) للعمل.
إن تعريض خلية شمسية مكتملة لمثل هذه الحرارة يمكن أن يؤدي إلى عيوب في التركيب البلوري للسيليكون، مما يؤدي فعليًا إلى إتلاف المكونات المسؤولة عن توليد الكهرباء. يقلل هذا الضرر الحراري بشكل دائم من الكفاءة النهائية للخلية.
كيف يعمل PECVD: استخدام البلازما بدلاً من الحرارة
دور البلازما
يتجنب PECVD الحاجة إلى الحرارة العالية باستخدام البلازما. داخل غرفة مفرغة، يتم إدخال الغازات الأولية (مثل السيلان والأمونيا لإنشاء نيتريد السيليكون).
ثم يتم تطبيق طاقة التردد اللاسلكي (RF)، والتي تشعل الغاز في بلازما - حالة مادة منشطة. تحتوي هذه البلازما على طاقة كافية لتفكيك الغازات الأولية إلى جزيئات تفاعلية.
ثم تترسب هذه الجزيئات التفاعلية على سطح الخلية الشمسية الأكثر برودة، وتشكل طبقة الفيلم الرقيق المرغوبة طبقة تلو الأخرى.
تشبيه "الضباب المنشط"
تخيل محاولة طلاء تمثال جليدي دقيق. استخدام البخار الساخن (مثل CVD التقليدي) سيذيبه ويدمره.
PECVD يشبه استخدام ضباب بارد مشحون كهربائيًا. جزيئات الضباب منشطة بما يكفي للالتصاق وتشكيل طبقة مثالية، لكن العملية باردة بما يكفي بحيث تترك التمثال الجليدي الأساسي سليمًا تمامًا.
الوظيفتان الأساسيتان لـ PECVD في الخلايا الشمسية
الوظيفة 1: مقاومة الانعكاس والحماية
الطبقة الأكثر شيوعًا في PECVD هي نيتريد السيليكون (SiNx). الغرض الأساسي من هذه الطبقة هو العمل كـ طلاء مضاد للانعكاس.
السيليكون العاري لامع ويعكس جزءًا كبيرًا من ضوء الشمس الساقط. طبقة SiNx المترسبة بدقة لها معامل انكسار يقلل هذا الانعكاس، مما يسمح بدخول المزيد من الفوتونات (الضوء) إلى الخلية وتوليد الطاقة. توفر هذه الطبقة أيضًا غطاءً متينًا يحمي الخلية من الرطوبة والتلوث.
الوظيفة 2: تخميل السطح
هذه هي الوظيفة الأكثر أهمية للأداء الكهربائي. يحتوي سطح بلورة السيليكون على "روابط متدلية" - روابط كيميائية غير مكتملة تعمل كمصائد للإلكترونات.
عندما يخلق الضوء زوجًا من الإلكترونات والثقوب، لا يمكن للإلكترون المحتجز أن يساهم في التيار الكهربائي، مما يهدر طاقته فعليًا.
نيتريد السيليكون المترسب بواسطة PECVD غني بالهيدروجين. أثناء العملية، ينتشر هذا الهيدروجين قليلاً في سطح السيليكون و"يخمل" هذه الروابط المتدلية، مما يعادل المصائد. يسمح هذا للإلكترونات بالتحرك بحرية، مما يحسن بشكل كبير من حركة حاملات الشحنة ويعزز الكفاءة الكلية للتحويل في الخلية.
فهم المفاضلات
تعقيد المعدات والتكلفة
أنظمة PECVD هي غرف تفريغ متطورة تتطلب مولدات طاقة RF وأنظمة تحكم دقيقة في الغاز. وهذا يجعل المعدات أكثر تعقيدًا وتكلفة للشراء والصيانة من الأفران البسيطة ذات درجة الحرارة العالية.
التحكم في العملية أمر بالغ الأهمية
تتأثر جودة الفيلم المترسب بشدة بمعلمات العملية مثل الضغط ومعدلات تدفق الغاز ودرجة الحرارة وقوة البلازما. أي انحراف يمكن أن يؤدي إلى فيلم دون المستوى الأمثل، مما يؤثر سلبًا على كفاءة الدفعة بأكملها من الخلايا الشمسية.
الإنتاجية مقابل الضرورة
بينما يمكن إنجاز بعض خطوات التصنيع بشكل أسرع، فإن المكاسب من PECVD كبيرة جدًا للخلايا الحديثة عالية الكفاءة لدرجة أنها تعتبر خطوة أساسية ومضيفة للقيمة. يتم تعويض المفاضلة في الوقت بأكثر من الزيادة الكبيرة في أداء الخلية النهائي والقيمة النقدية.
لماذا هذا مهم لكفاءة الخلايا الشمسية
يرتبط قرار استخدام PECVD مباشرة بالهدف المتمثل في إنتاج ألواح شمسية عالية الأداء وقابلة للتطبيق تجاريًا. قدراتها الفريدة تجعلها حجر الزاوية في الصناعة.
- إذا كان تركيزك الأساسي هو زيادة كفاءة الخلية إلى أقصى حد: PECVD لا غنى عنه لقدرته المزدوجة على توفير أفضل مقاومة للانعكاس وتخميل السطح الأساسي.
- إذا كان تركيزك الأساسي هو إنشاء ألواح متينة وطويلة الأمد: يوفر فيلم نيتريد السيليكون الكثيف من PECVD حماية ممتازة ضد التدهور البيئي.
- إذا كان تركيزك الأساسي هو فهم تصنيع أشباه الموصلات الحديثة: PECVD هو مثال رئيسي على التحول على مستوى الصناعة نحو عمليات درجات الحرارة المنخفضة التي تمكن الأجهزة الإلكترونية الأكثر تعقيدًا ودقة.
في النهاية، PECVD هي التكنولوجيا التمكينية التي تحول رقاقة السيليكون الوظيفية إلى خلية شمسية عالية الكفاءة جاهزة لتوليد الطاقة في العالم الحقيقي.
جدول الملخص:
| الجانب الرئيسي | دور PECVD |
|---|---|
| العملية الأساسية | يرسب أغشية رقيقة باستخدام البلازما في درجات حرارة منخفضة |
| الوظيفة الأساسية | طلاء مضاد للانعكاس وتخميل السطح |
| ميزة درجة الحرارة | يمنع الضرر الحراري لرقائق السيليكون الدقيقة |
| تأثير الكفاءة | يزيد من امتصاص الضوء وحركة الإلكترونات |
| المادة الشائعة | نيتريد السيليكون (SiNx) مع الهيدروجين للتخميل |
هل أنت مستعد لتعزيز تصنيع الخلايا الشمسية الخاصة بك باستخدام حلول PECVD المتقدمة؟ بالاستفادة من البحث والتطوير الاستثنائي والتصنيع الداخلي، توفر KINTEK لمختبرات متنوعة حلول أفران متقدمة عالية الحرارة. يكتمل خط منتجاتنا، بما في ذلك أفران Muffle، Tube، Rotary Furnaces، Vacuum & Atmosphere Furnaces، وأنظمة CVD/PECVD، بقدرتنا القوية على التخصيص العميق لتلبية المتطلبات التجريبية الفريدة بدقة. اتصل بنا اليوم لمناقشة كيف يمكن لأنظمة PECVD الخاصة بنا تعزيز كفاءة ومتانة الخلايا الشمسية الخاصة بك!

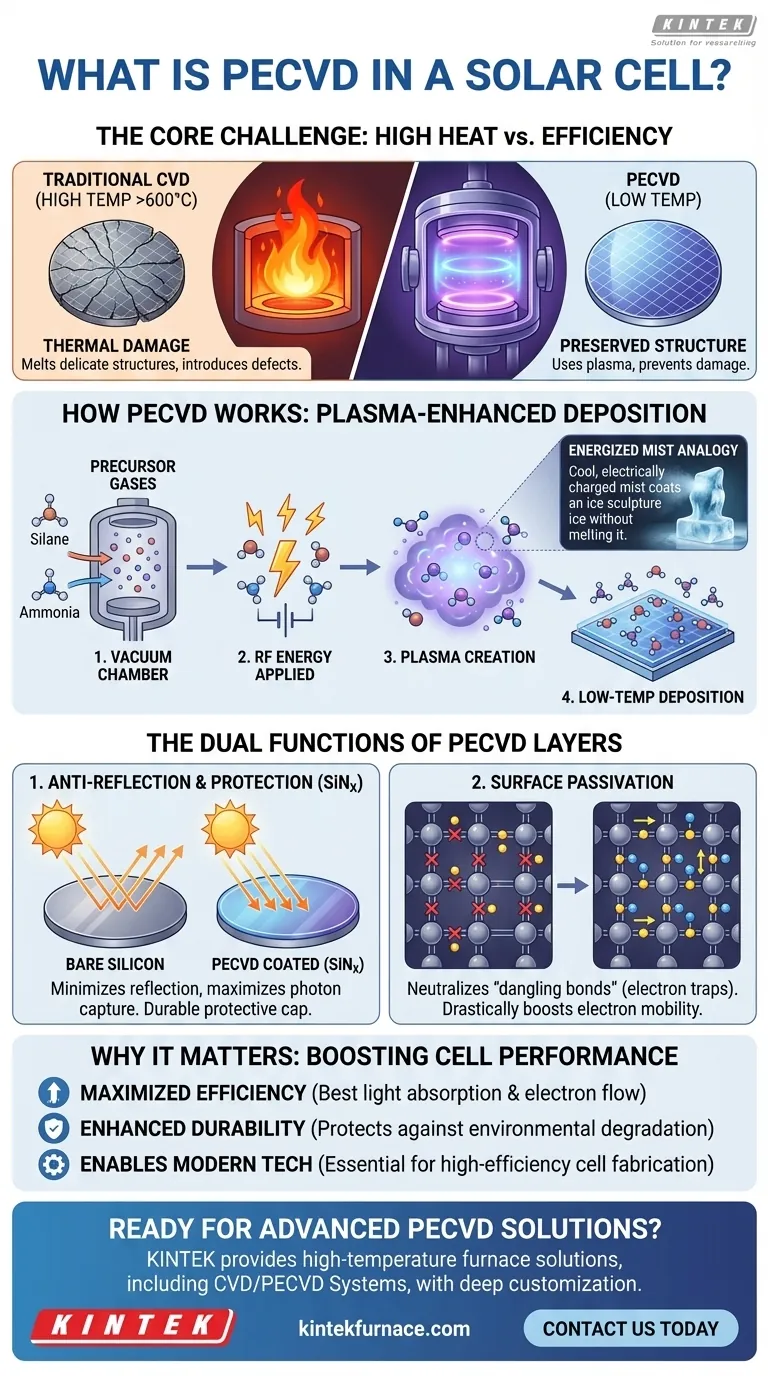

دليل مرئي
