في الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، يتم استخدام نطاق من الترددات، ولكن يتم تصنيفها بشكل أساسي إلى مجالين. تعمل تفريغات التردد المنخفض (LF) عادةً في نطاق 50-400 كيلوهرتز، بينما تستخدم تفريغات التردد العالي (HF) عالميًا التردد القياسي الصناعي 13.56 ميجاهرتز. يعد الاختيار بينهما قرارًا هندسيًا متعمدًا يغير بشكل أساسي خصائص البلازما وخصائص الفيلم الرقيق الناتج.
المبدأ الأساسي هو مفاضلة: يوفر التردد المنخفض قصفًا أيونيًا عالي الطاقة مثاليًا لضبط إجهاد الفيلم وكثافته، بينما يخلق التردد العالي بلازما عالية الكثافة تعزز معدلات الترسيب وتقلل من تلف الركيزة.
فيزياء التردد في التفريغات السعوية
يحدد تردد المجال الكهربائي المطبق كيفية استجابة الجسيمات المختلفة في البلازما - أي الأيونات الموجبة الثقيلة والإلكترونات السالبة الخفيفة. يحدد هذا الاستجابة التوزيع الطاقي داخل المفاعل.
إثارة التردد المنخفض (LF): ~50-400 كيلوهرتز
عند الترددات المنخفضة، يتغير المجال الكهربائي المتناوب ببطء كافٍ لكل من الإلكترونات الخفيفة والأيونات الأثقل بكثير لتتسارع وتعبر غمد البلازما خلال كل دورة.
ينتج عن هذا قصف أيوني عالي الطاقة على سطح الركيزة. نظرًا لأن الأيونات لديها وقت للتسارع بالكامل بواسطة المجال، فإنها تضرب السطح بطاقة حركية كبيرة.
بشكل عام، يتطلب إثارة التردد المنخفض جهودًا أعلى للحفاظ على البلازما مقارنة بأنظمة التردد العالي. ويرجع ذلك إلى أن البلازما تنطفئ وتُعاد إشعالها بفعالية خلال كل دورة، وهي حالة تُعرف باسم البلازما "متغيرة الوقت".
إثارة التردد العالي (HF): 13.56 ميجاهرتز
عند التردد العالي القياسي البالغ 13.56 ميجاهرتز، يتذبذب المجال الكهربائي بسرعة كبيرة جدًا لدرجة أن الأيونات الثقيلة لا تستطيع الاستجابة. إنها غير متحركة فعليًا في المجال المتذبذب، وتستجيب فقط للجهد المتوسط (DC).
يمكن للإلكترونات خفيفة الوزن فقط مواكبة تغيرات المجال السريعة. يؤدي هذا إلى نقل فعال للطاقة إلى الإلكترونات، مما يتسبب في تذبذبها وإنشاء المزيد من أزواج الأيونات-الإلكترونات من خلال التصادمات.
النتيجة هي كثافة بلازما أعلى - المزيد من الأنواع المتفاعلة المتاحة للترسيب - وتفريغ "مستقل عن الوقت". يسمح هذا بمعدلات ترسيب أعلى عند جهود تشغيل أقل، مما يقلل من خطر إتلاف الركائز الحساسة.
فهم المفاضلات
إن اختيار التردد لا يتعلق بإيجاد خيار "أفضل" واحد، بل يتعلق بموازنة أهداف العملية المتنافسة. للقرار عواقب مباشرة على خصائص الفيلم، ومعدل الترسيب، والأضرار المحتملة للركيزة.
طاقة الأيونات مقابل كثافة البلازما
هذه هي المفاضلة المركزية. طاقة التردد المنخفض (LF) هي أداتك الأساسية للتحكم في طاقة الأيونات. وهذا أمر بالغ الأهمية للتطبيقات التي تتطلب أغشية كثيفة أو خصائص ميكانيكية محددة، مثل الإجهاد الانضغاطي.
طاقة التردد العالي (HF) هي أداتك الأساسية للتحكم في كثافة البلازما. وهذا هو المفتاح لزيادة توليد السلائف الكيميائية المتفاعلة، مما يترجم مباشرة إلى معدل ترسيب أعلى.
صعود أنظمة التردد المزدوج
للتغلب على هذا التبادل الأساسي، تستخدم أنظمة PECVD المتقدمة الحديثة غالبًا نهج التردد المزدوج.

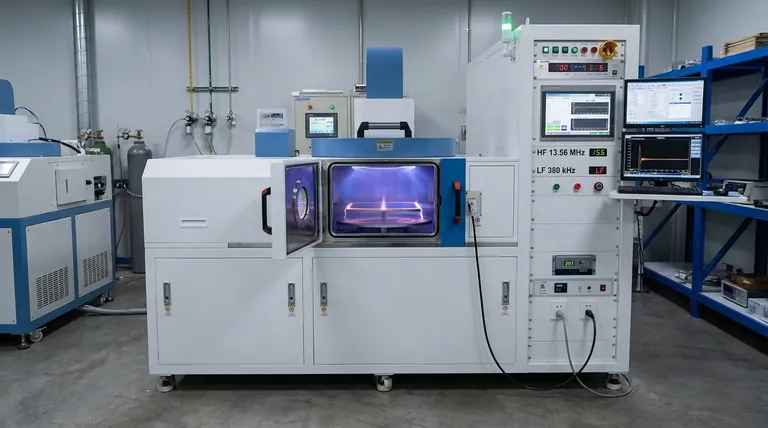

إنها تجمع بين مصدر قياسي 13.56 ميجاهرتز (HF) لتوليد بلازما عالية الكثافة مع مصدر LF منفصل مطبق على نفس القطب الكهربائي. يوفر هذا تحكمًا مستقلاً: يحدد طاقة التردد العالي معدل الترسيب، بينما يضبط طاقة التردد المنخفض بشكل منفصل طاقة القصف الأيوني للتحكم في خصائص الفيلم مثل الإجهاد والصلابة والكثافة.
حدود الاقتران السعوي
على الرغم من فعاليتها، فإن البلازما المقترنة سعويًا (سواء LF أو HF) لها حد أقصى لكثافة البلازما التي يمكنها تحقيقها.
للتطبيقات التي تتطلب معدلات ترسيب عالية للغاية أو خصائص فيلم فريدة، يتم استخدام مصادر بلازما أخرى مثل البلازما المقترنة بالحث (ICP) أو رنين السيكلوترون الإلكتروني (ECR). يمكن لهذه الطرق توليد كثافات بلازما أعلى بمقدار عشرة أضعاف من التقنيات السعوية.
اتخاذ الخيار الصحيح لهدفك
ستحدد متطلبات عمليتك استراتيجية التردد المثالية لتطبيق PECVD الخاص بك.
- إذا كان تركيزك الأساسي هو معدل الترسيب العالي وتقليل تلف الركيزة: فإن المصدر القياسي عالي التردد (13.56 ميجاهرتز) هو الخيار الأكثر فعالية وشيوعًا.
- إذا كان تركيزك الأساسي هو التحكم في إجهاد الفيلم أو تحقيق كثافة عالية: فإن مصدر التردد المنخفض ضروري، ولكن نظام التردد المزدوج يوفر تحكمًا فائقًا عن طريق فصل توليد البلازما عن القصف الأيوني.
- إذا كان تركيزك الأساسي هو زيادة كثافة البلازما إلى ما وراء ما تقدمه الأنظمة السعوية: يجب عليك البحث عن ما هو أبعد من الاقتران السعوي والنظر في مصادر الكثافة العالية البديلة مثل ICP.
في نهاية المطاف، يمنحك فهم دور التردد رافعة قوية للتحكم في بيئة البلازما وهندسة الأغشية الرقيقة بدقة.
جدول ملخص:
| نوع التردد | النطاق | الخصائص الرئيسية |
|---|---|---|
| التردد المنخفض (LF) | 50-400 كيلوهرتز | قصف أيوني عالي الطاقة، مثالي لضبط إجهاد الفيلم وكثافته |
| التردد العالي (HF) | 13.56 ميجاهرتز | كثافة بلازما عالية، يعزز معدلات الترسيب، يقلل من تلف الركيزة |
