ما هي الخطوات الحاسمة في تشغيل فرن الترسيب الكيميائي للبخار؟ إتقان نمو الأغشية الرقيقة بدقة

في جوهره، يعد تشغيل فرن الترسيب الكيميائي للبخار (CVD) عملية من أربع مراحل مصممة للبناء على المستوى الذري. تبدأ العملية بتحضير الغرفة والركيزة، ثم إنشاء بيئة شديدة التحكم والنظافة الفائقة. يتبع ذلك الترسيب الفعلي، حيث تتفاعل الحرارة والغازات الأولية لتنمية غشاء رقيق، وتنتهي بتبريد دقيق وإيقاف التشغيل للحفاظ على المادة التي تم إنشاؤها حديثًا.

يعتمد نجاح الترسيب الكيميائي للبخار بشكل أقل على التفاعل الكيميائي نفسه وبشكل أكبر على التحكم الدقيق في البيئة - التفريغ ودرجة الحرارة وتدفق الغاز - في كل مرحلة. سيؤدي أي فشل في التحضير أو التحكم في أي خطوة إلى المساس المباشر بجودة وسلامة الفيلم الرقيق النهائي.

ما هي الخطوات الحاسمة في تشغيل فرن الترسيب الكيميائي للبخار؟ إتقان نمو الأغشية الرقيقة بدقة

الخطوة 1: التحضير والتحميل - أساس الجودة

تتعلق هذه المرحلة الأولية بتهيئة المسرح لعملية ترسيب ناجحة. أي إغفال هنا سيؤدي حتمًا إلى عيوب في الفيلم النهائي.

تنظيف الركيزة وتحضيرها

قبل أي شيء آخر، يجب أن تكون الركيزة - المادة التي سينمو عليها الفيلم - نظيفة تمامًا. أي غبار مجهري أو زيوت أو أكاسيد ستعمل كحاجز أو نقطة تلوث، مما يمنع التصاق الفيلم بشكل صحيح ويخلق عيوبًا.

يتضمن ذلك غالبًا عملية تنظيف كيميائي متعددة الخطوات، يليها التعامل الدقيق في بيئة نظيفة لمنع إعادة التلوث قبل دخولها إلى الفرن.

التحميل والإغلاق الآمن

يتم تحميل الركيزة النظيفة بعناية في غرفة الفرن. يعد موضعها وتوجيهها أمرًا بالغ الأهمية لضمان تدفق موحد للغازات عبر سطحها، مما يؤثر بشكل مباشر على توحيد الفيلم المترسب.

بمجرد تحميله، يجب إغلاق باب الفرن بإحكام. يعد الإغلاق المناسب ضروريًا لتحقيق التفريغ العالي المطلوب للعملية ومنع تسرب الملوثات الجوية إلى الغرفة أثناء التشغيل.

الخطوة 2: إنشاء بيئة متحكم بها - التطهير والتفريغ

مع وجود الركيزة بالداخل، فإن الهدف التالي هو إزالة الهواء المحيط واستبداله بجو مُدار بدقة.

دور نظام التفريغ

تبدأ العملية بتفريغ الغرفة باستخدام سلسلة من مضخات التفريغ. تقوم مضخة ميكانيكية أو "خشنة" أولاً بإزالة الجزء الأكبر من الهواء. ثم تتولى مضخة تفريغ عالية، مثل مضخة توربينية أو انتشارية، لتحقيق ضغط أقل بكثير.

الغرض هو إزالة الغازات التفاعلية مثل الأكسجين وبخار الماء، والتي ستتداخل مع التفاعل الكيميائي المطلوب وتلوث الفيلم.

التطهير بالغاز الخامل

لزيادة إزالة الملوثات المتبقية، غالبًا ما يتم "تطهير" الغرفة عن طريق إعادة ملئها بغاز خامل عالي النقاء، مثل الأرجون (Ar) أو النيتروجين (N₂)، ثم تفريغها مرة أخرى. قد تتكرر هذه الدورة عدة مرات.

تحقيق الضغط الأساسي

يتم ضخ النظام إلى "ضغطه الأساسي"، وهو أدنى ضغط ممكن قبل إدخال غازات العملية. هذا الضغط هو مؤشر رئيسي على نظافة الغرفة وسلامة الختم. يعد الضغط الأساسي المنخفض والجيد شرطًا مسبقًا لنمو الأفلام عالية الجودة.

الخطوة 3: عملية الترسيب - التسخين والتفاعل

هذه هي المرحلة النشطة حيث يتم بناء الفيلم الرقيق بالفعل، جزيءًا بجزيء.

الوصول إلى درجة حرارة الترسيب

يبدأ الفرن في تسخين الركيزة إلى درجة حرارة الترسيب المستهدفة. يتم ذلك عبر "تدرج" متحكم فيه لمنع الصدمة الحرارية، التي يمكن أن تؤدي إلى تشقق الركيزة أو مكونات الفرن الأخرى.

إدخال الغازات الأولية

بمجرد الوصول إلى درجة الحرارة، يتم إدخال الغازات الأولية إلى الغرفة. هذه هي "كتل البناء" الغازية للفيلم. يتم التحكم في معدلات تدفقها بدقة متناهية بواسطة وحدات التحكم في التدفق الكتلي (MFCs).

يتم تنظيم الضغط داخل الغرفة بعناية خلال هذه الخطوة، حيث يؤثر على كيفية انتقال جزيئات الغاز وتفاعلها.

التفاعل الكيميائي على الركيزة

توفر درجة الحرارة العالية الطاقة اللازمة لتتفاعل الغازات الأولية أو تتحلل على سطح الركيزة الساخن، مكونة طبقة رقيقة صلبة ومستقرة. يمكن أن تستمر هذه العملية من دقائق إلى عدة ساعات، اعتمادًا على سمك الفيلم المطلوب. طوال هذا الوقت، يتم مراقبة جميع المعلمات - درجة الحرارة والضغط وتدفقات الغاز - باستمرار.

فهم المفاضلات والمزالق

يتطلب تحقيق فيلم مثالي الموازنة بين العوامل المتنافسة وتجنب الإخفاقات الشائعة.

درجة الحرارة مقابل خصائص الفيلم

غالبًا ما تؤدي درجات الحرارة المرتفعة إلى زيادة معدل الترسيب ولكنها يمكن أن تؤدي أيضًا إلى إجهاد أعلى في الفيلم أو هياكل بلورية غير مرغوب فيها. درجة الحرارة المثلى هي مقايضة بين سرعة النمو وخصائص المواد المرغوبة.

الضغط مقابل توحيد الفيلم

يؤثر ضغط الغرفة على "المسار الحر المتوسط" لجزيئات الغاز. عند الضغوط المنخفضة، تتحرك الجزيئات في خطوط مستقيمة، مما قد يؤدي إلى تغطية "خط البصر". عند الضغوط العالية، تحدث المزيد من التصادمات في الطور الغازي، مما يمكن أن يحسن مدى توحيد الفيلم الذي يغطي الأشكال المعقدة.

خطر التسربات

حتى التسرب المجهري في نظام التفريغ هو فشل حاسم. سيؤدي باستمرار إلى إدخال ملوثات مثل الأكسجين والماء، والتي يمكن أن تندمج في الفيلم، مما يدمر خصائصه الكهربائية أو البصرية أو الميكانيكية. المراقبة المستمرة لضغط الغرفة ضرورية للكشف عن التسربات.

الخطوة 4: التبريد وإيقاف تشغيل النظام - الحفاظ على الفيلم

الخطوات النهائية لا تقل أهمية عن الخطوات الأولى؛ يمكن أن يؤدي الإغلاق غير الصحيح إلى تدمير العمل الذي تم إنجازه للتو.

إنهاء تدفق الغاز الأولي

الإجراء الأول هو إيقاف تدفق غازات التمهيد التفاعلية، مما يوقف عملية الترسيب على الفور. غالبًا ما يتم الحفاظ على تدفق الغاز الخامل أثناء التبريد الأولي.

التبريد المتحكم فيه

ثم يتم تبريد الفرن بطريقة متحكم بها. يمكن أن يؤدي التبريد بسرعة كبيرة إلى إحداث إجهاد حراري، مما يتسبب في تشقق الفيلم المتكون حديثًا أو انفصاله عن الركيزة.

التنفيس والتفريغ

بمجرد أن يبرد الفرن إلى درجة حرارة آمنة (عادةً ما تكون قريبة من درجة حرارة الغرفة)، يجب إعادة الغرفة إلى الضغط الجوي. يتم ذلك عن طريق "تنفيس" أو إعادة ملء الغرفة بغاز خامل مثل النيتروجين.

فقط بعد معادلة ضغط الغرفة مع الغلاف الجوي الخارجي يمكن فتح الباب بأمان وإزالة الركيزة النهائية.

اختيار الخيار الصحيح لعمليتك

سيعتمد تركيزك التشغيلي على الهدف المحدد لعملية الترسيب الخاصة بك.

إذا كان تركيزك الأساسي هو جودة الفيلم ونقائه: ركز على تنظيف الركيزة بدقة وتحقيق أقل ضغط أساسي ممكن قبل بدء الترسيب.
إذا كان تركيزك الأساسي هو تكرارية العملية: وثّق كل معلمة على حدة، بما في ذلك أوقات الضخ إلى الأسفل، والضغط الأساسي، وتدرجات درجة الحرارة، ومعدلات تدفق الغاز، وملفات التبريد لكل تشغيل.
إذا كان تركيزك الأساسي هو السلامة وطول عمر المعدات: اتبع دائمًا إجراءات التفريغ الصحيحة، واستخدم تدرجات تسخين وتبريد متحكم بها، ولا تحاول أبدًا فتح غرفة تحت التفريغ أو ساخنة.

إن إتقان هذا التسلسل من الضوابط البيئية الدقيقة يحول عملية CVD من فن إلى علم تصنيع يمكن التنبؤ به وقوي.

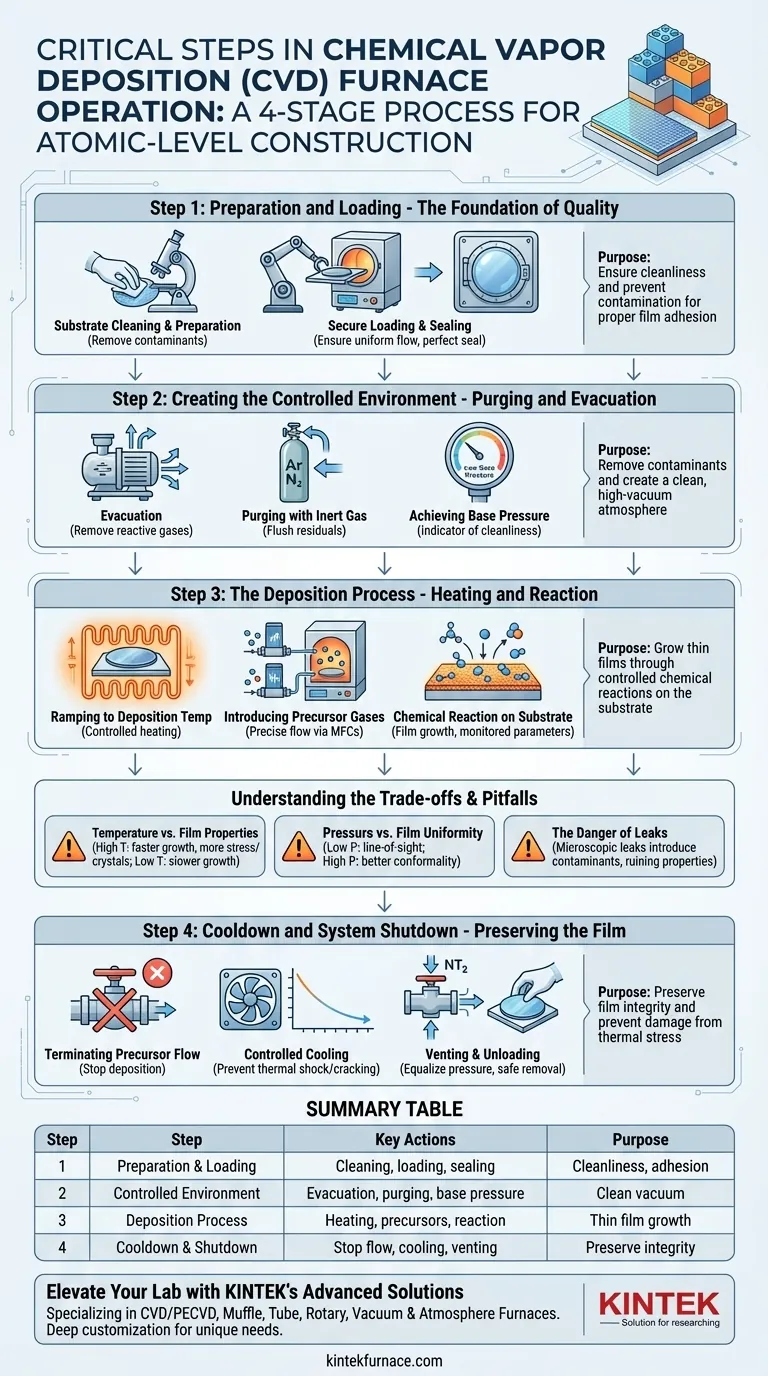

جدول الملخص:

الخطوة	الإجراءات الرئيسية	الغرض
1. التحضير والتحميل	تنظيف الركيزة، التحميل الآمن، الإغلاق	ضمان النظافة ومنع التلوث لالتصاق الفيلم بشكل صحيح
2. البيئة المتحكم بها	التفريغ، التطهير بالغاز الخامل، تحقيق الضغط الأساسي	إزالة الملوثات وإنشاء جو نظيف وذو تفريغ عالٍ
3. عملية الترسيب	التسخين إلى درجة الحرارة، إدخال الغازات الأولية، مراقبة التفاعلات	تنمية أغشية رقيقة من خلال تفاعلات كيميائية متحكم بها على الركيزة
4. التبريد والإغلاق	إنهاء تدفق الغاز، التبريد المتحكم به، التنفيس، والتفريغ	الحفاظ على سلامة الفيلم ومنع التلف من الإجهاد الحراري
